ستون‌های پیش‌ساخته بتنی

ستون پیش‌ساخته بتنی فقط یک عضو بتنی آماده برای قرار گرفتن در ساختمان نیست؛ از ابتدا به‌عنوان یک قطعه قابل حمل، قابل بلندکردن و قابل اتصال طراحی می‌شود. به همین دلیل، در کنار مقاومت و هندسه ستون، محل اتصال به پی، تیر یا ستون دیگر، نقاطی که برای بلندکردن قطعه در نظر گرفته می‌شود و حتی مسیر ورود جرثقیل به پروژه باید از مرحله طراحی دیده شوند.

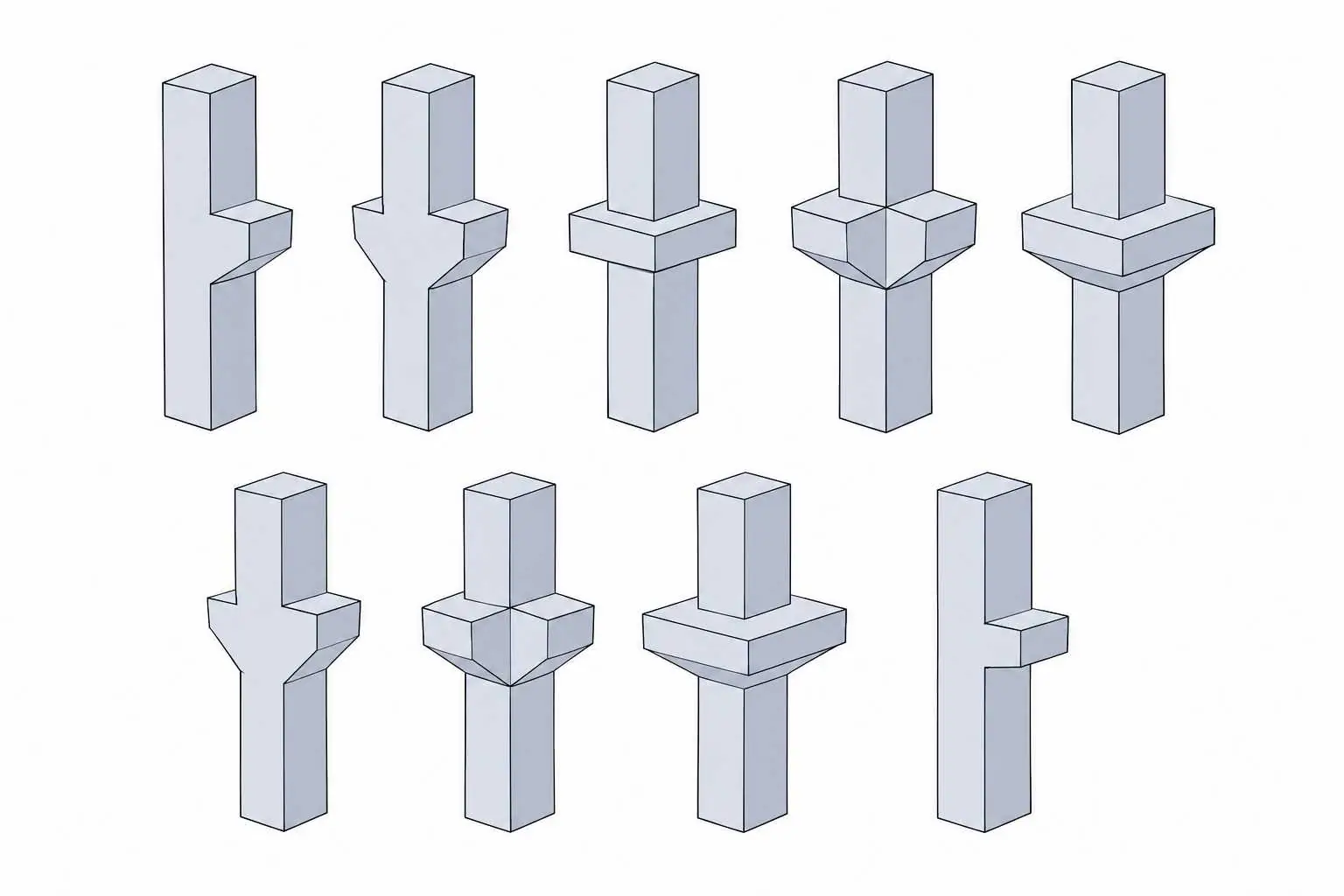

یکی از ویژگی‌های این محصول، امکان تولید ستون در ابعاد و مقاطع مختلف و همچنین پیش‌بینی تعداد و موقعیت‌های متفاوت کوربل است. بنابراین شکل ستون الزاماً یک مقطع ثابت و تکراری نیست؛ می‌توان آن را متناسب با بارگذاری، ارتفاع طبقات، نوع تیرها و جزئیات معماری و اجرایی پروژه تعریف کرد.

برای ستون پیش‌ساخته نمی‌توان یک «ابعاد استاندارد برای همه پروژه‌ها» تعریف کرد. ارتفاع آزاد، تعداد طبقات، فاصله دهانه‌ها، بار تیرها و سقف، وزن دیوارها، نیروهای جانبی، شرایط زلزله و نحوه اتصال همگی روی طراحی اثر دارند. مقطع ستون نیز ممکن است با توجه به فضای معماری و ظرفیت موردنیاز انتخاب شود.

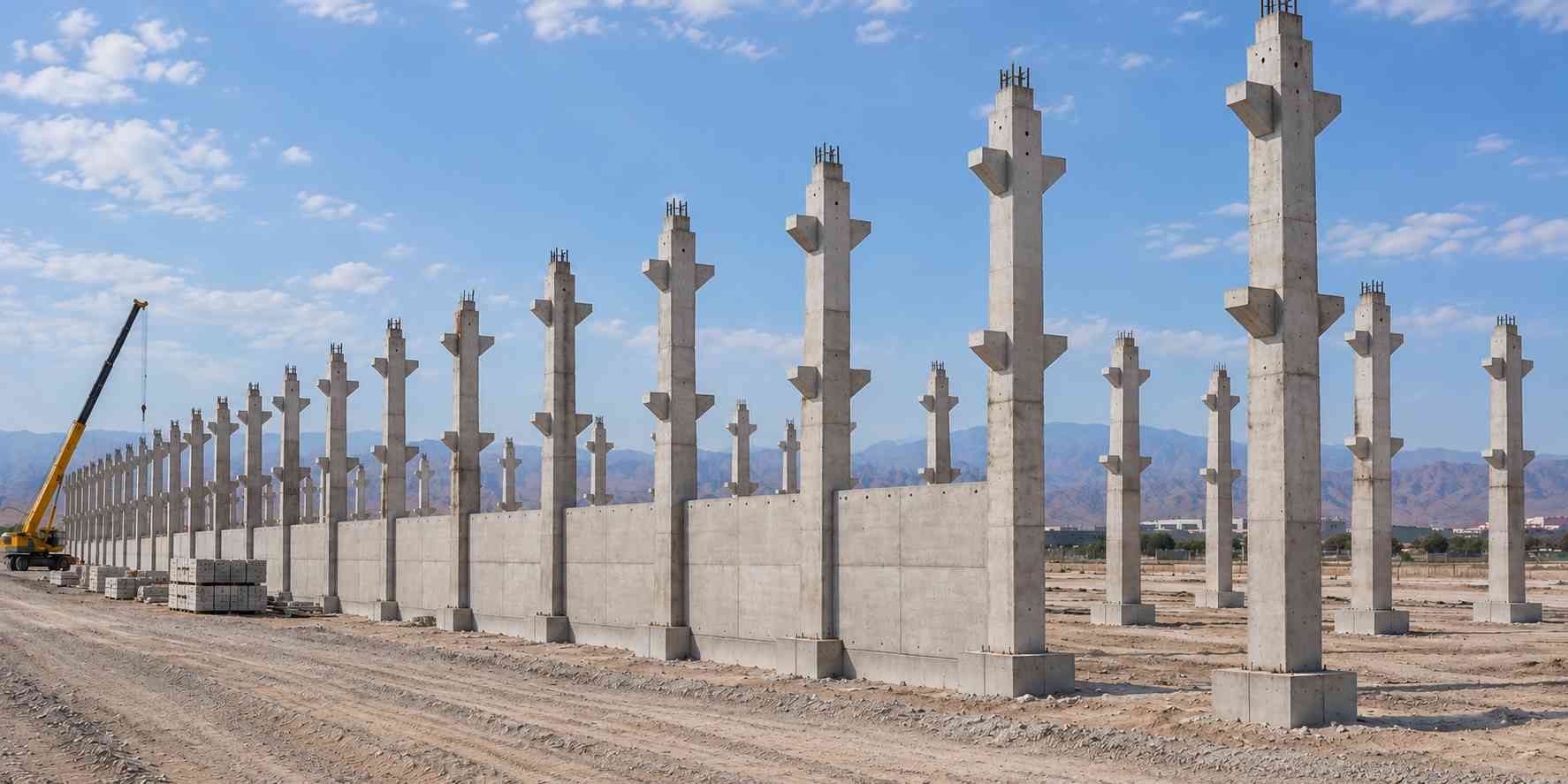

کوربل یا دستک بتنیِ روی ستون معمولاً زمانی به کار می‌رود که لازم است تیر یا عضو دیگری روی یک تکیه‌گاه مشخص قرار بگیرد. تعداد کوربل‌ها می‌تواند یک، دو یا بیشتر باشد و محل آنها باید با تراز تیرها و آرایش سازه هماهنگ شود. در بعضی پروژه‌ها نیز به‌جای کوربل نمایان، از راهکارهای اتصال یا تکیه‌گاه کم‌ارتفاع و پنهان استفاده می‌شود تا ظاهر ستون ساده‌تر بماند.

بنابراین هنگام استعلام، فقط گفتن «ستون ۶ متری» کافی نیست. ارتفاع، مقطع، تعداد و ارتفاع کوربل‌ها، محل بازشوها یا قطعات مدفون، نوع اتصال پایین و بالای ستون اطلاعاتی هستند که برای قیمت‌گذاری و برنامه‌ریزی تولید و نصب اهمیت دارند.

اتصال در سازه پیش‌ساخته یک جزئیات فرعی نیست؛ محل عبور نیرو و کنترل حرکت بین قطعات است. روش اتصال بر اساس سیستم سازه‌ای و بارهای پروژه انتخاب می‌شود و ممکن است شامل اتصال مکانیکی، بولت و قطعات مدفون، صفحات فولادی، گروت، غلاف یا کوپلر آرماتور، جوش، یا ترکیبی از این روش‌ها باشد. طراحی نهایی اتصال باید توسط تیم مهندسی پروژه و مطابق ضوابط مربوط انجام شود.

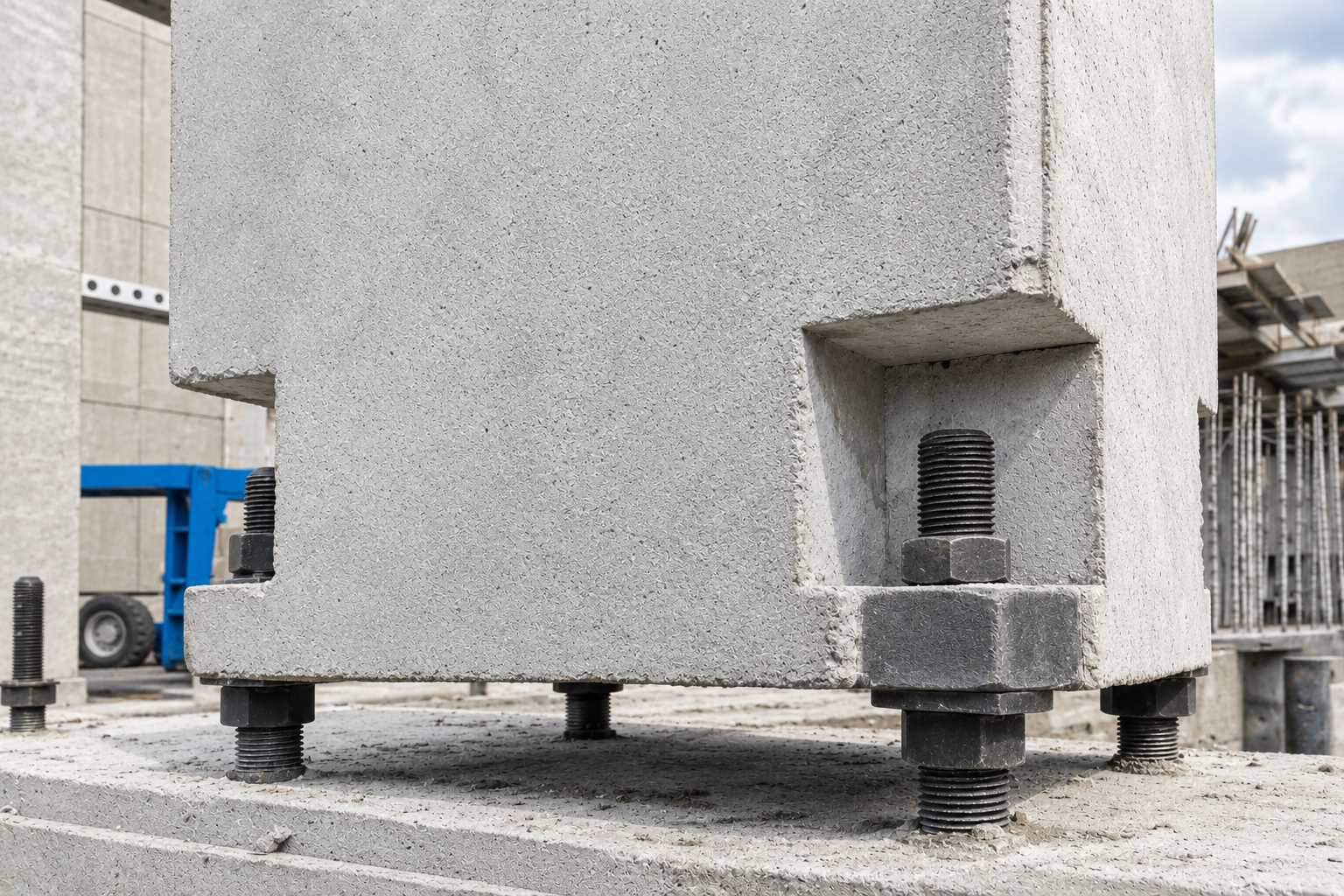

ستون به پی: یکی از راهکارهای شناخته‌شده استفاده از Column Shoe به همراه انکربولت است. در این روش، قطعه اتصال در کارخانه داخل ستون قرار می‌گیرد و اجزای مقابل در پی تعبیه می‌شوند؛ سپس ستون با جرثقیل روی محل اتصال قرار گرفته، شاقول و تراز می‌شود و فضای اتصال طبق جزئیات طراحی با مصالح مناسب پر می‌شود. مزیت مهم چنین سیستمی این است که بخش زیادی از عملیات اتصال از پیش تعریف شده و زمان حضور جرثقیل می‌تواند کوتاه‌تر شود.

ستون به ستون: در سازه‌های چندطبقه یا ستون‌های بلند، امکان ایجاد وصله بین دو قطعه وجود دارد. بسته به سیستم، این وصله می‌تواند با Column Shoe، کوپلر، بولت، غلاف و گروت، صفحات مدفون یا جزئیات ترکیبی اجرا شود. نکته اصلی، انتقال صحیح نیرو و فراهم‌کردن امکان تنظیم تراز و شاقولی قطعات در زمان نصب است.

ستون به تیر: در یک قاب پیش‌ساخته، تیر می‌تواند روی کوربل قرار گیرد و با جزئیات اتصال مکانیکی، فولادی یا گروتی به ستون مهار شود. در برخی سیستم‌ها از Beam Shoe و قطعات مدفون استفاده می‌شود و پس از تنظیم تیر، فضای اتصال با گروت تکمیل می‌شود. انتخاب این جزئیات به نوع قاب و نیروهای اتصال وابسته است.

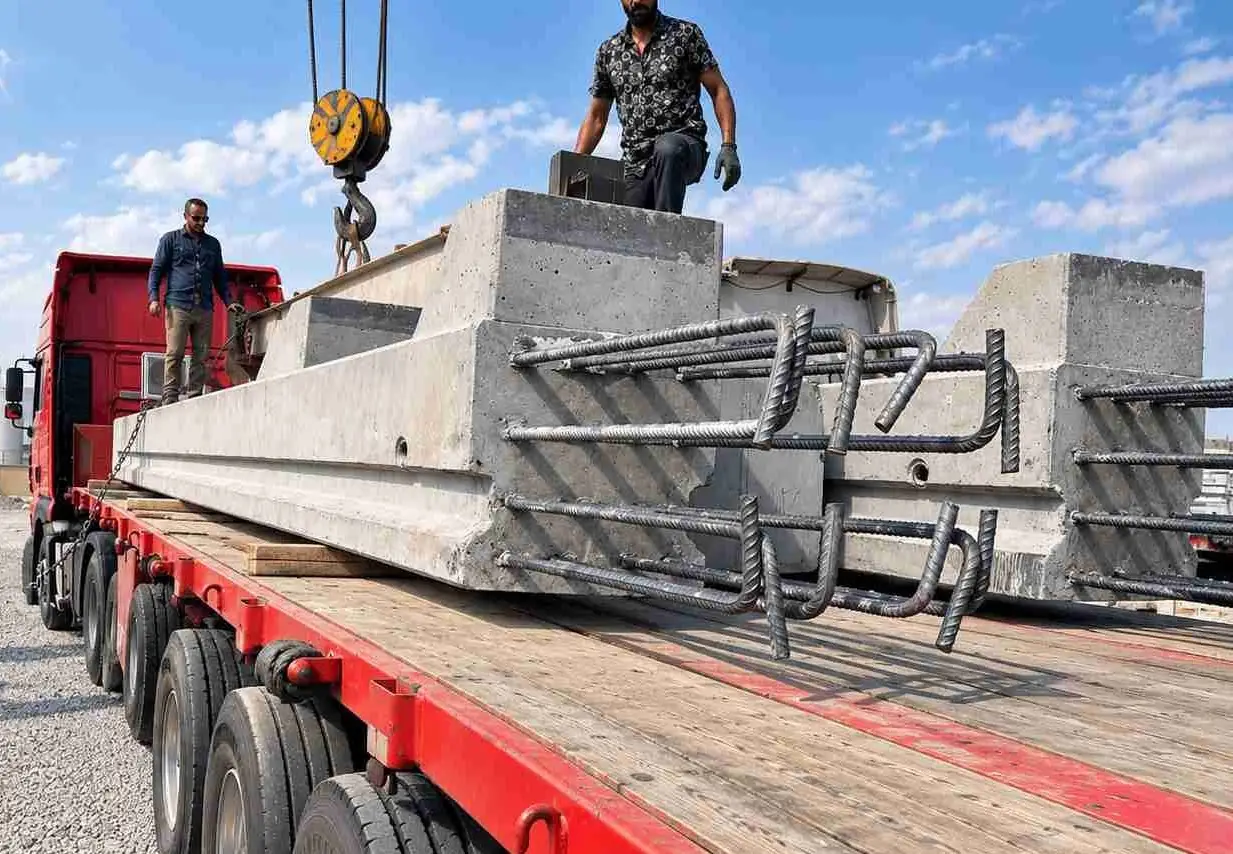

ستون کارخانه‌ای باید بتواند بدون آسیب از قالب خارج شود، روی وسیله حمل قرار بگیرد، در پروژه تخلیه شود و در نهایت با جرثقیل به وضعیت قائم برسد. به همین دلیل، بسته به طراحی، ممکن است سوراخ، غلاف، انکر یا نقطه اتصال مخصوص لیفت در ستون تعبیه شود. این نقاط را نباید صرفاً «یک سوراخ برای رد کردن سیم بکسل» در نظر گرفت؛ ظرفیت و محل آنها باید متناسب با وزن قطعه، مرکز ثقل، زاویه اسلینگ و مرحله واقعی بلندکردن بررسی شود. منابع تخصصی صنعت نیز تأکید می‌کنند که انتخاب و جانمایی تجهیزات لیفت برای هر قطعه باید اختصاصی و متناسب با شکل و وزن آن باشد.

برای ستون‌های بلند، مرحله چرخاندن قطعه از حالت حمل به وضعیت قائم می‌تواند از خودِ نصب حساس‌تر باشد. روش بلندکردن، تعداد نقاط لیفت و طول اسلینگ باید به گونه‌ای انتخاب شود که تنش‌های ناخواسته و خطر ناپایداری یا ترک‌خوردگی در حین بلندکردن ایجاد نشود.

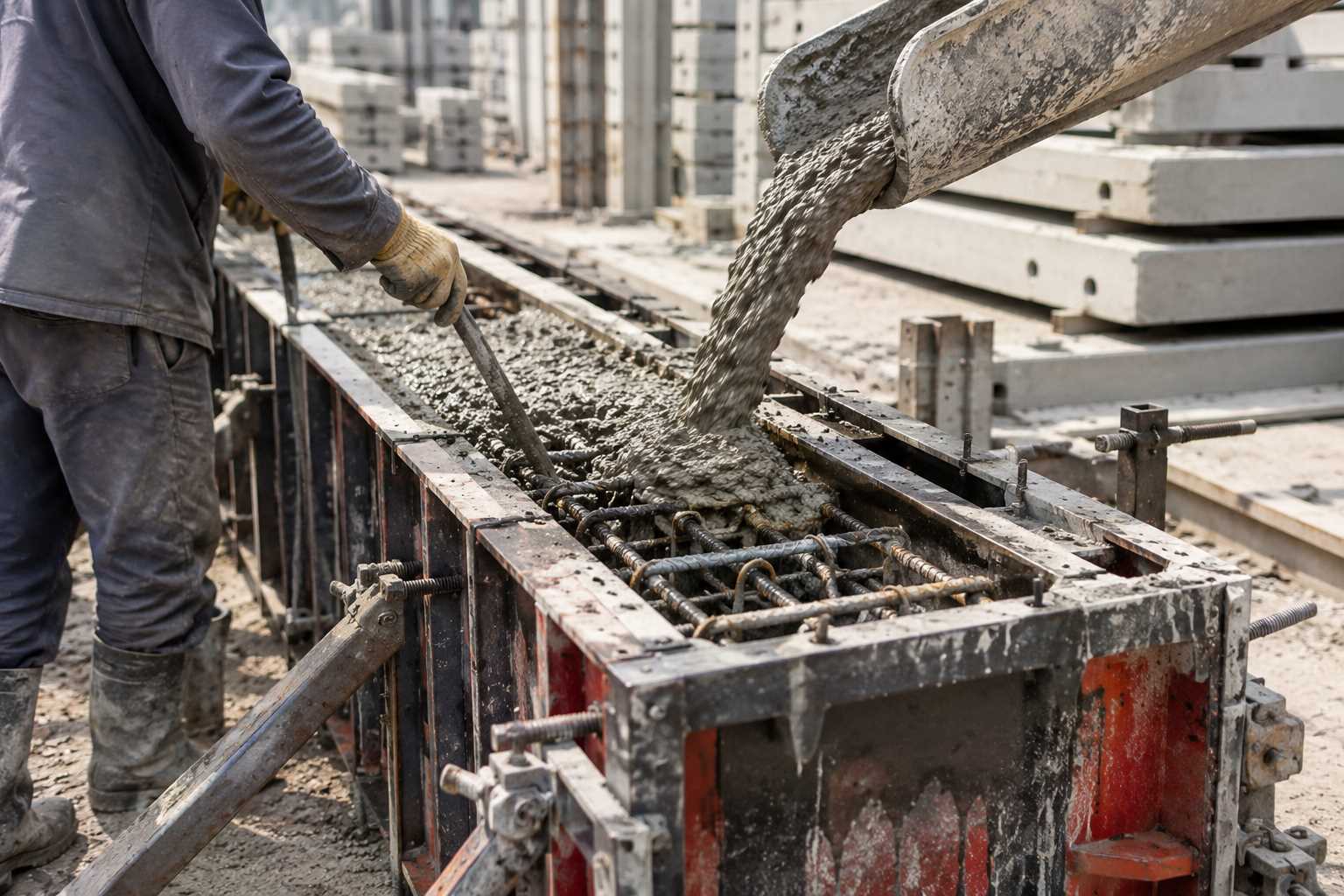

مقایسه درست بین ستون پیش‌ساخته و ستون درجا با قیمت هر مترمکعب بتن شروع نمی‌شود. باید کل زنجیره ساخت تا تحویل سازه را دید: قالب‌بندی، آرماتورگذاری، بتن‌ریزی، عمل‌آوری، کنترل ابعاد، بازکردن قالب، جابه‌جایی نیروی اجرایی، زمان انتظار برای رسیدن بتن به شرایط لازم، سپس اجرای طبقه یا عضو بعدی. در ستون پیش‌ساخته، بخش عمده این عملیات در محیط کارخانه انجام شده و قطعه پس از آماده‌شدن برای حمل و نصب به پروژه می‌رسد.

در تولید کارخانه‌ای، کنترل کیفیت نیز فقط به ظاهر قطعه محدود نیست. کنترل آرماتور، ابعاد و تلرانس، وضعیت قالب، کیفیت بتن و بازرسی پس از تولید از اجزای مهم نظام کنترل کیفیت پیش‌ساخته هستند. راهنماهای صنعتی NPCA بر ثبت و کنترل تلرانس‌ها و بازرسی قطعات تأکید دارند، زیرا قطعات باید در محل پروژه با اجزای دیگر به‌درستی منطبق شوند.

ستون پیش‌ساخته همیشه بهترین گزینه نیست. در پروژه‌هایی با دسترسی بسیار محدود برای تریلی و جرثقیل، تعداد کم قطعات با هندسه کاملاً خاص، تغییرات لحظه‌ای زیاد در ابعاد یا شرایطی که ساخت و حمل قطعه دشوارتر از اجرای آن در محل است، ستون درجا ممکن است منطقی‌تر باشد. از طرف دیگر، اگر پروژه تعداد زیادی ستون مشابه، برنامه زمانی فشرده و امکان استقرار جرثقیل و حمل مناسب داشته باشد، تولید کارخانه‌ای معمولاً مزیت بیشتری پیدا می‌کند.

پس سؤال اصلی «پیش‌ساخته ارزان‌تر است یا درجا؟» نیست؛ سؤال درست این است که کدام روش، با درنظرگرفتن تولید، حمل، جرثقیل، اتصال، نیروی انسانی، زمان پروژه و ریسک دوباره‌کاری، هزینه تمام‌شده بهتری ایجاد می‌کند؟ ادبیات فنی PCI نیز تأکید می‌کند که هزینه پروژه پیش‌ساخته باید به‌صورت کل زنجیره کارخانه، حمل و نصب دیده شود و طراحی مناسب اتصال می‌تواند روی هزینه نهایی اثر جدی بگذارد.

برای هر ستون باید وزن، ابعاد، مرکز ثقل، مسیر حمل، محل تخلیه، ظرفیت جرثقیل و شعاع کاری بررسی شود. اگر قطعه خیلی بزرگ باشد، هزینه حمل و محدودیت مسیر ممکن است مزیت تولید کارخانه‌ای را کاهش دهد؛ اگر بیش از حد کوچک شود، تعداد اتصالات و زمان نصب بالا می‌رود. به همین دلیل، «بزرگ‌ترین ستون ممکن» لزوماً بهترین انتخاب نیست.

در محل پروژه نیز ترتیب نصب اهمیت دارد: آماده‌بودن پی و نقاط اتصال، امکان شاقول‌کردن، کنترل تراز، دسترسی جرثقیل، ایمنی محدوده لیفت و در صورت نیاز مهاربندی موقت باید پیش از رسیدن قطعات مشخص باشد.
