نمای GFRC چیست و چرا برای معماری سفارشی مهم شده است؟
GFRC مخفف Glass Fiber Reinforced Concrete و معادل رایج انگلیسی GRC یا بتن تقویت‌شده با الیاف شیشه است. در این ماده، به‌جای اینکه یک پوسته نازک بتنی را با میلگرد فولادی ضخیم مسلح کنیم، از الیاف شیشه مقاوم در برابر قلیا (AR Glass) درون ماتریس سیمانی استفاده می‌شود. نتیجه، یک ماده سیمانی نازک‌مقطع است که می‌تواند برای پوسته‌های معماری، پنل نما، قاب پنجره، لوور، قرنیز، تاج نما، پوشش ستون و قطعات دکوراتیو پیچیده شکل بگیرد.
نکته مهم این است که GFRC را نباید صرفاً «بتن معمولی با کمی الیاف» دانست. نوع الیاف، مقدار الیاف، نسبت آب به مواد سیمانی، دانه‌بندی ماسه، افزودنی‌ها، روش تولید، عمل‌آوری و نحوه اتصال پنل به زیرسازی مستقیماً روی عملکرد قطعه اثر دارند. استانداردهای فنی بین‌المللی GFRC نیز طراحی، تولید، نصب و کنترل کیفیت را هم‌زمان مورد توجه قرار می‌دهند. در ایران نیز آیین‌نامه بتن ایران استفاده از الیاف شیشه مقاوم در محیط قلیایی را برای بتن مطرح کرده و استاندارد ملی ۱۷۵۴۰ را برای ویژگی‌های الیاف شیشه پایا در بتن معرفی می‌کند.
GFRC دقیقاً از چه موادی ساخته می‌شود؟
ماتریس سیمانی
معمولاً شامل سیمان، ماسه سیلیسی ریزدانه، آب و افزودنی‌های شیمیایی است. در برخی طرح‌ها مواد پلیمری یا مواد مکمل سیمانی نیز برای کنترل کارایی، چسبندگی و دوام به کار می‌روند.
الیاف شیشه مقاوم به قلیا
الیاف AR برای محیط سیمانی انتخاب می‌شوند. آیین‌نامه بتن ایران نیز میان شیشه‌های معمولی، E و AR تفاوت دوام در محیط قلیایی را بیان کرده و برای الیاف شیشه پایا به استاندارد ملی ۱۷۵۴۰ ارجاع می‌دهد.
افزودنی و اصلاح‌کننده
فوق‌روان‌کننده‌ها و در برخی طرح‌ها پلیمرها برای رسیدن به کارایی و خواص موردنظر استفاده می‌شوند؛ مقدار آنها باید با طرح اختلاط و روش تولید واقعی هماهنگ باشد.
رنگ و بافت سطح
رنگدانه‌های معدنی، نوع قالب و پرداخت سطح می‌توانند ظاهر نهایی را از بتن صاف تا سطوح بافت‌دار، سنگ‌نما، چوب‌نما یا طرح‌های هندسی و سه‌بعدی تغییر دهند.
داده‌های فنی واقعی GFRC؛ وزن، ضخامت و مقاومت در چه محدوده‌ای است؟
مقادیر دقیق باید از نتایج آزمایش محصول و طرح اختلاط سازنده گرفته شود، اما منابع فنی منتشرشده برای GRC معمولاً چگالی خشک حدود ۱۹۰۰ تا ۲۱۰۰ کیلوگرم بر مترمکعب را برای بسیاری از مخلوط‌های رایج گزارش می‌کنند. یک مرور پژوهشی نیز برای GRC معمولی، بسته به روش تولید و نوع نمونه، دامنه‌های مشخصی برای مقاومت خمشی و کششی در ۲۸ روز گزارش کرده است؛ بنابراین یک عدد ثابت را نمی‌توان بدون تعیین روش تولید و ترکیب مصالح به همه پنل‌ها نسبت داد.
در پنل‌های پوسته‌ای معماری، ضخامت پوسته در منابع صنعتی معمولاً در حدود ۱۰ تا ۲۰ میلی‌متر دیده می‌شود و در صورت نیاز، ریب یا فریم پشت پنل سختی آن را افزایش می‌دهد. در برخی محصولات تجاری، وزن سیستم کامل پنل حدود ۲۵ تا ۵۰ کیلوگرم بر مترمربع گزارش شده است؛ این عدد به ابعاد، ریب‌ها، فریم، اتصالات و طرح قطعه وابسته است و نباید به‌عنوان وزن قطعی محصول بنا آفرین پارس استفاده شود.
چرا GFRC در نما می‌تواند از سنگ، آجر، چوب و بتن پیشساخته معمولی مناسب‌تر باشد؟
در مقایسه با سنگ طبیعی
GFRC آزادی بیشتری در ساخت قطعات بزرگ، منحنی، قاب‌دار و دارای relief عمیق دارد و وزن سیستم نما می‌تواند بسیار کمتر از پوشش‌های سنگین باشد. در عین حال سنگ طبیعی از نظر ظاهر و بافت ذاتی مزیت خودش را دارد و برای مقایسه اقتصادی باید هزینه سنگ، زیرسازی، برش، پرت، حمل و نصب را با کل سیستم GFRC مقایسه کرد.
در مقایسه با آجر
GFRC می‌تواند نقش آجر، قاب‌بندی، آجر برجسته، مشبک یا الگوهای هندسی را در قالب پنل‌های کارخانه‌ای بازآفرینی کند؛ بدون اینکه طراح مجبور باشد تمام جزئیات نما را با چیدمان تعداد زیادی واحد کوچک بسازد. اما آجر در پروژه‌هایی که بافت و منطق بنایی سنتی هدف اصلی است، همچنان انتخاب طبیعی‌تری است.
در مقایسه با چوب
GFRC می‌تواند طرح و relief چوب را ایجاد کند، اما ماده‌ای سیمانی است و رفتار آن مانند چوب نیست. مزیت اصلی در اینجا امکان ساخت فرم و بافت سفارشی و کاهش نگرانی‌های مربوط به پوسیدگی زیستی چوب در شرایط نامناسب است؛ در مقابل، چوب واقعی گرما و حس لمسی متفاوتی دارد.
در مقایسه با بتن پیشساخته مسلح معمولی
GFRC برای «پوسته معماری» بهینه شده است، نه جایگزینی برای یک عضو سازه‌ای بتن‌آرمه. نازک‌بودن پوسته باعث کاهش وزن می‌شود و الیاف AR امکان حذف شبکه فولادی متعارف از خودِ پوسته را فراهم می‌کنند؛ اما فریم، ریب، انکر و اتصال باید جداگانه طراحی شوند.
بزرگ‌ترین مزیت GFRC: آزادی معماری و ساخت نمای یونیک
GFRC زمانی واقعاً ارزش خود را نشان می‌دهد که فرم نما با مصالح تخت و تکراری به‌سادگی قابل دستیابی نباشد. می‌توان از یک مدل سه‌بعدی یا نقشه دقیق، قالبی برای قطعه ساخت و سپس قطعات تکرارشونده را با کنترل کارخانه‌ای تولید کرد. پنل می‌تواند دارای شکست، انحنا، شیار، قاب برجسته، حفره، مشبک، نقش هندسی، relief، فرم پارامتریک یا ترکیب چند بافت در یک قطعه باشد.

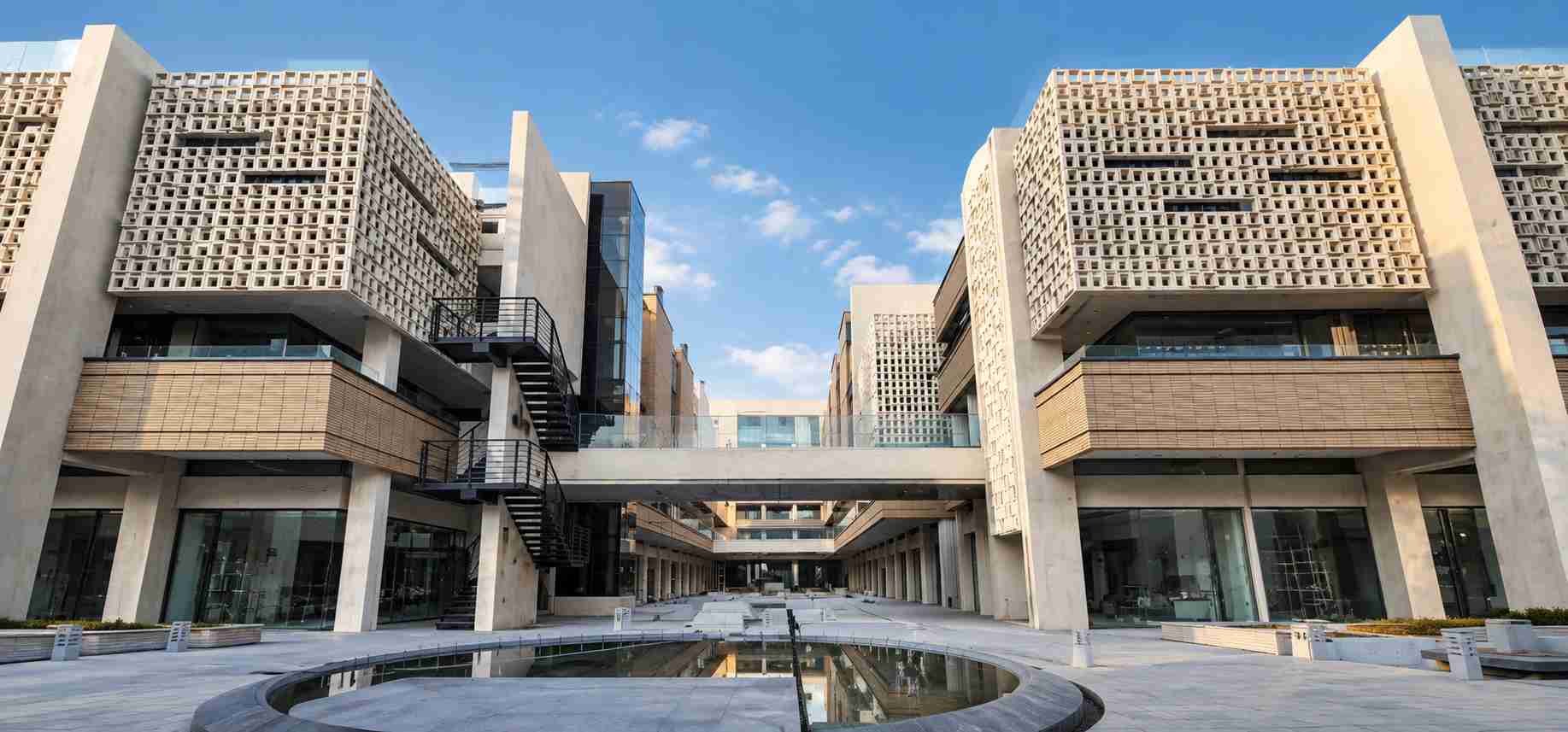

این قابلیت برای ورودی ساختمان، لابی، هتل، مرکز تجاری، ساختمان اداری، نمای ویلایی، رستوران، مراکز فرهنگی و پروژه‌هایی که هویت بصری اهمیت زیادی دارد، ارزشمند است. در پروژه‌های خاص حتی می‌توان چند تیپ پنل را طوری کنار هم قرار داد که درزها بخشی از منطق طراحی باشند، نه اینکه صرفاً خطوط اجرایی دیده شوند.

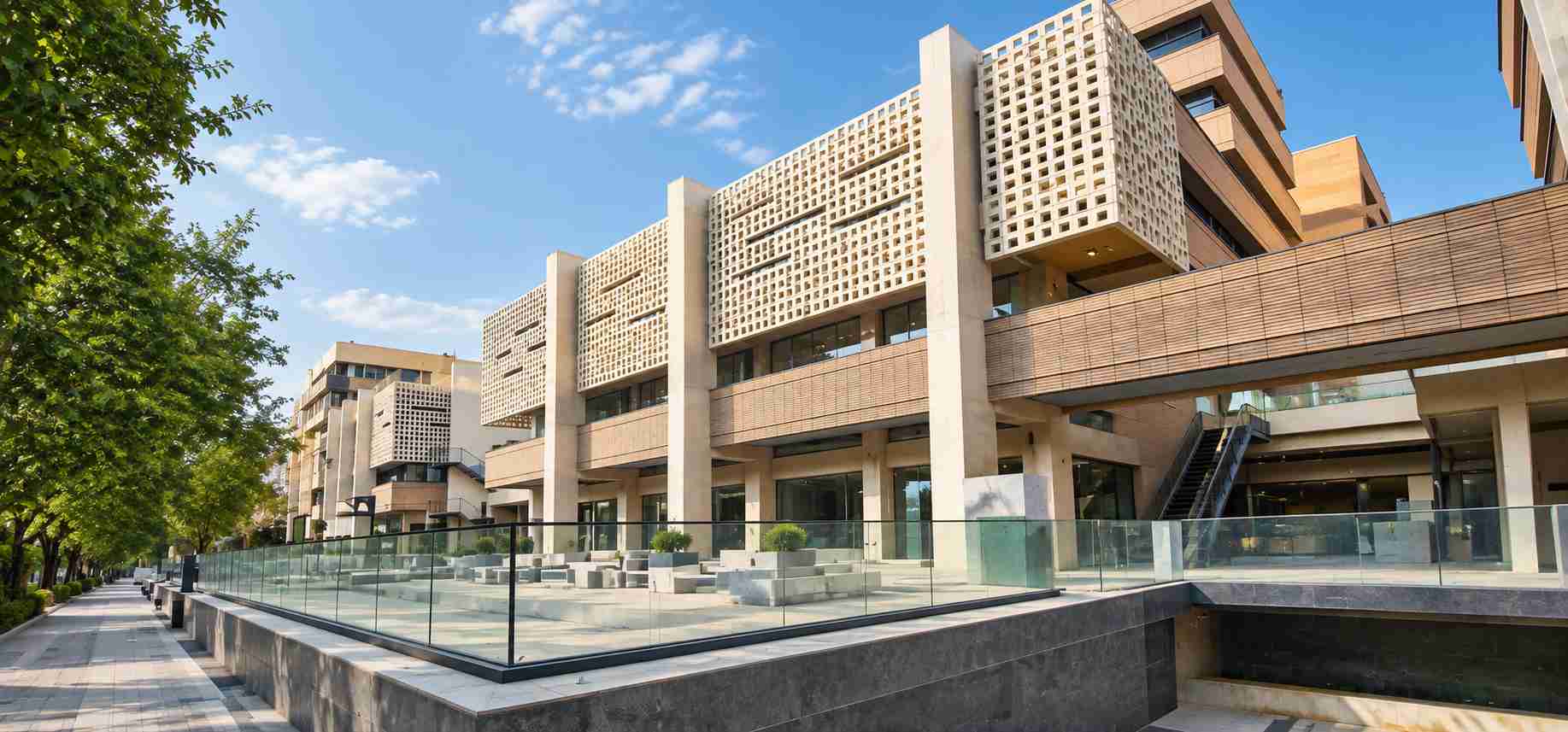

انواع کاربردهای نمای GFRC
پوسته اصلی نما
پنل‌های تخت یا سه‌بعدی برای پوشش دیوار خارجی و ایجاد مدول مشخص در نما.
قاب پنجره و مولیون
قاب‌های برجسته، دور پنجره و قطعات عمودی که بخشی از معماری نما را تشکیل می‌دهند.

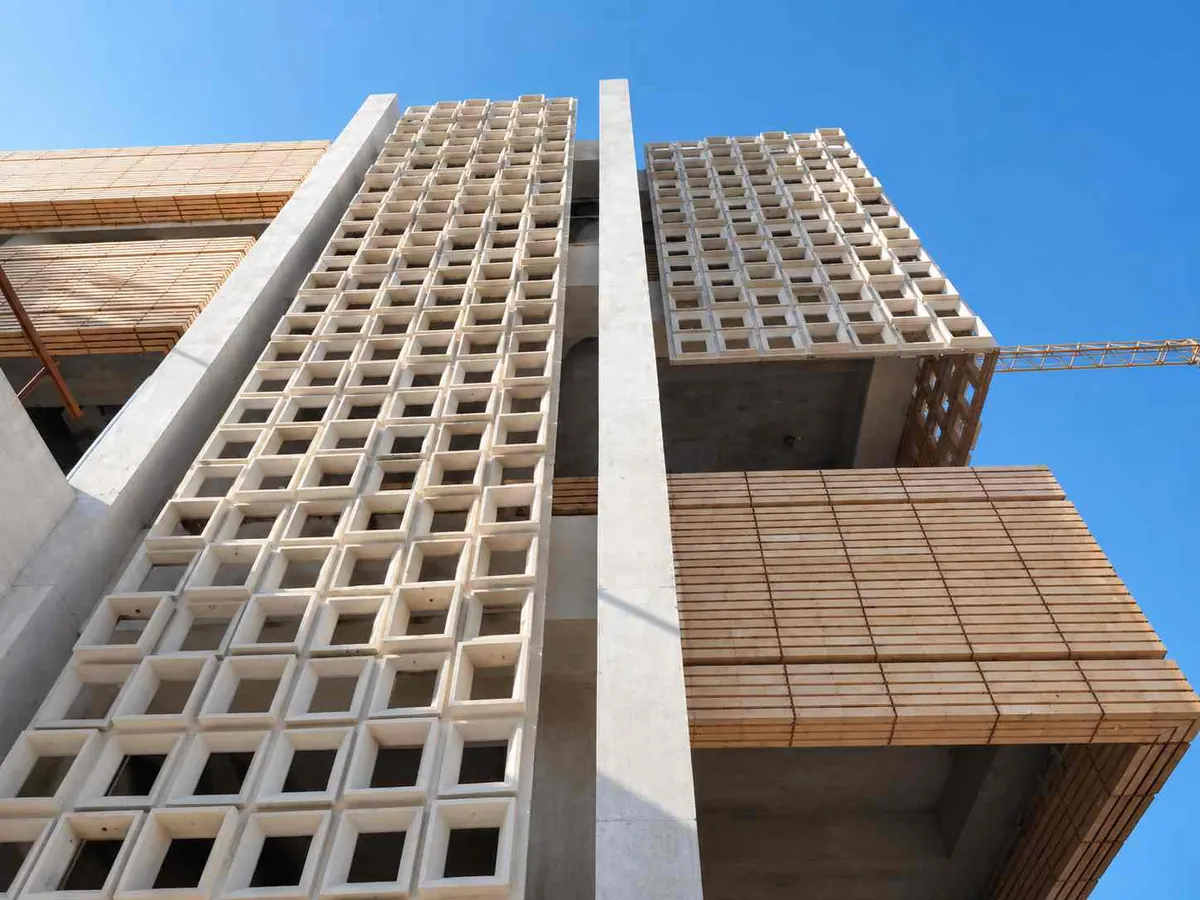

لوور و صفحات مشبک
برای کنترل دید، سایه‌اندازی و ایجاد ریتم در نما؛ هندسه بازشوها باید با الزامات سازه‌ای و تولیدی کنترل شود.
تاج، قرنیز و فاشیا
قطعات خطی و برجسته برای لبه بام، قاب‌بندی نما، ورودی‌ها و تأکید روی خطوط معماری.
پوشش ستون و تیر
پوشش معماری اعضای سازه‌ای برای یکپارچه‌کردن ظاهر سازه و پوسته ساختمان.
بازسازی و تغییر چهره ساختمان
در صورت امکان‌سنجی سازه و زیرسازی، پنل سبک GFRC می‌تواند برای تغییر پوسته ساختمان موجود گزینه‌ای قابل بررسی باشد.
روش تولید GFRC؛ از قالب تا پنل نهایی
۱. طراحی و ساخت قالب

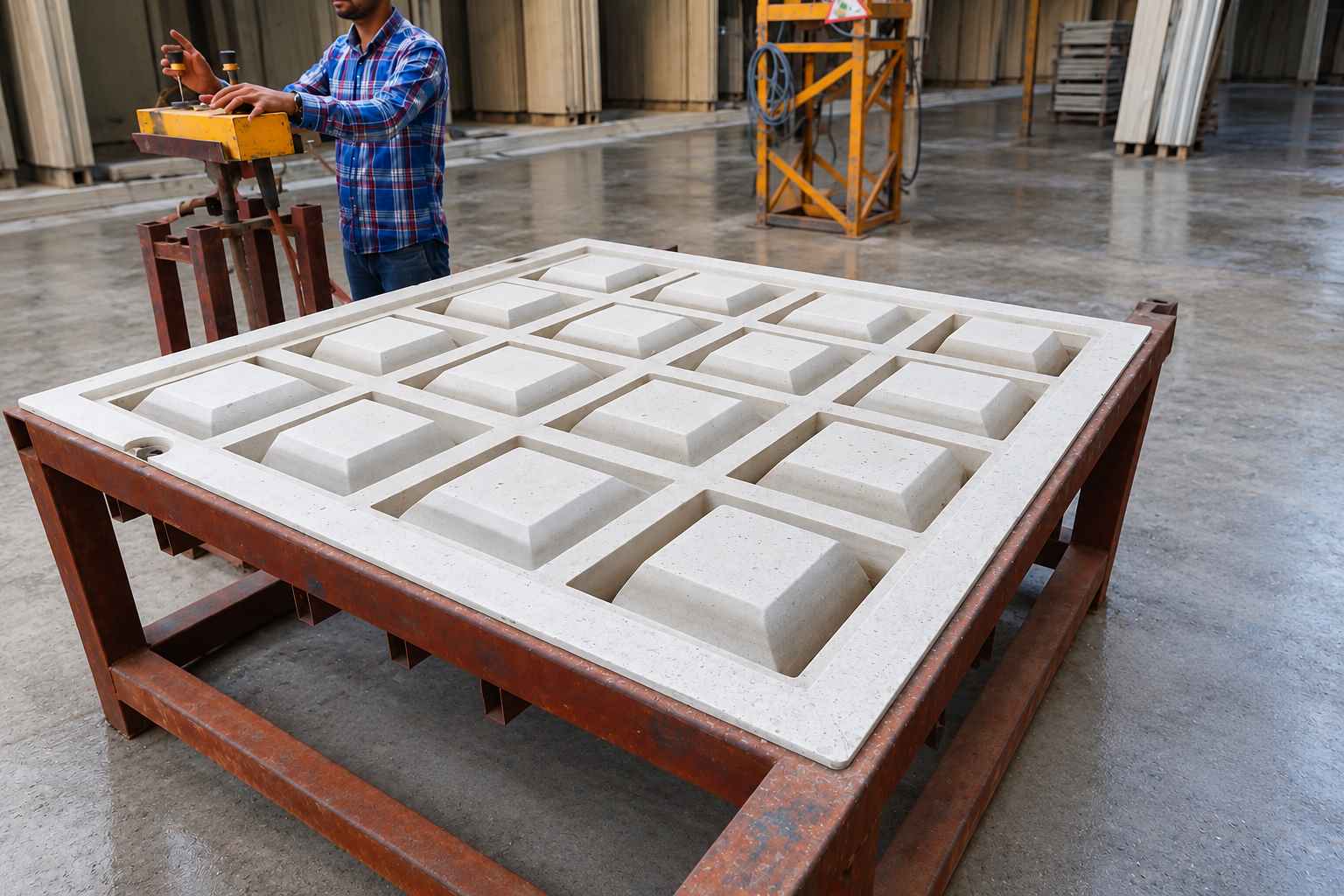

ابتدا هندسه پنل، درزها، نقاط اتصال، بازشوها و سطح نهایی مشخص می‌شود. برای قطعات تکراری، کیفیت و پایداری ابعادی قالب مستقیماً روی یکنواختی محصول اثر دارد.
۲. آماده‌سازی طرح اختلاط

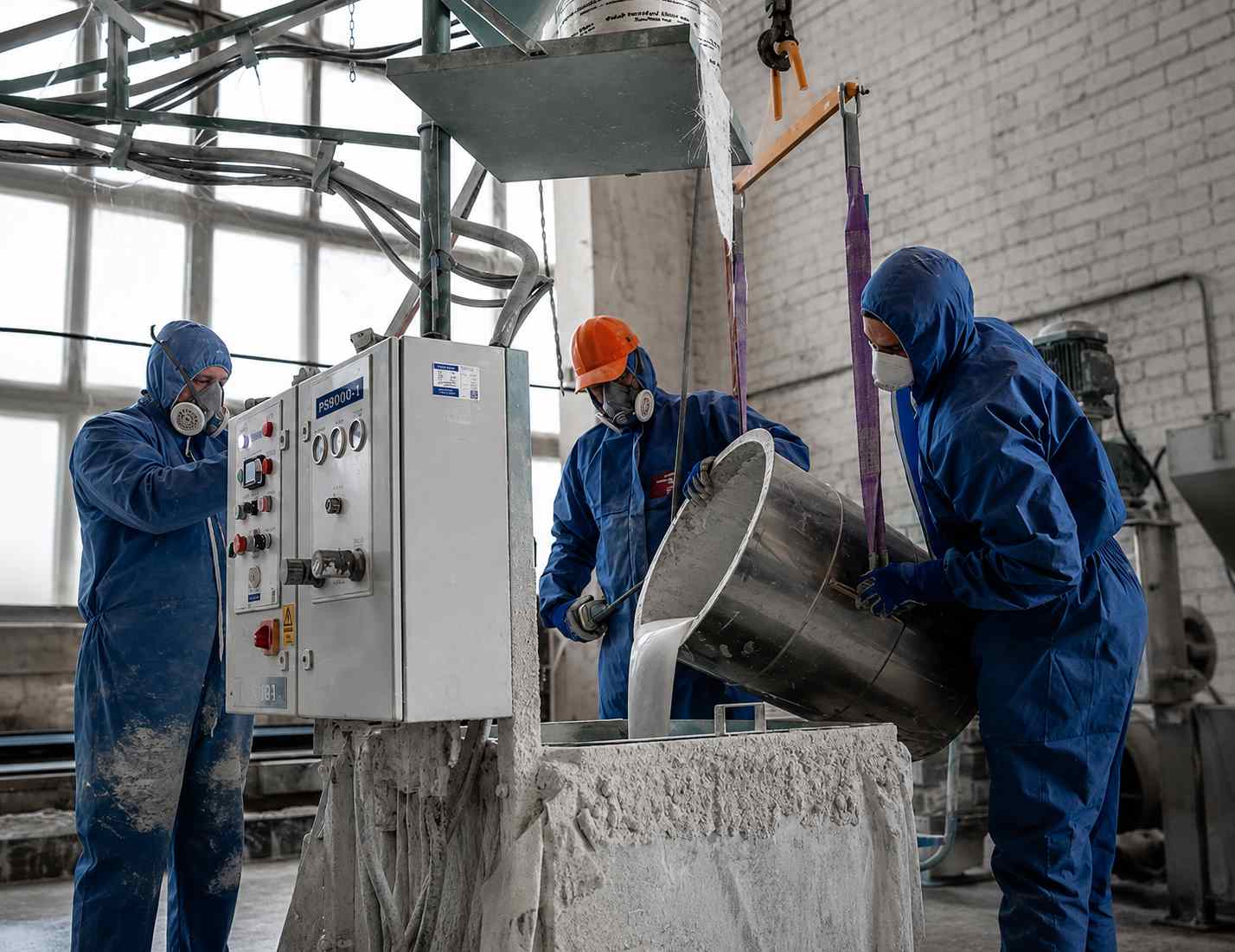

سیمان، ماسه سیلیسی، آب، افزودنی‌ها و الیاف AR با نسبت کنترل‌شده آماده می‌شوند. روش premix یا spray-up باید متناسب با محصول و تجهیزات تولید انتخاب شود.
۳. شکل‌دهی و توزیع الیاف

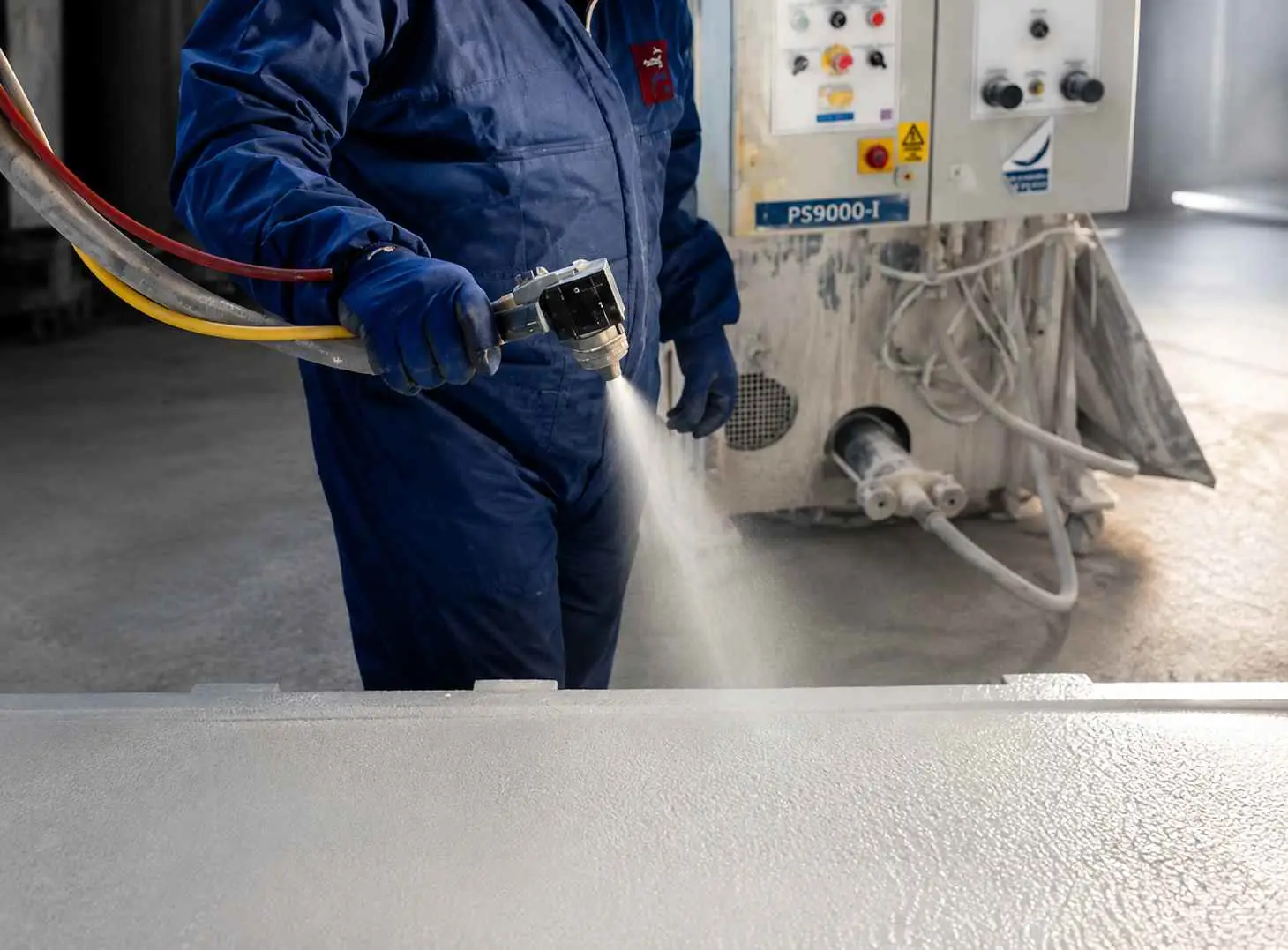

در روش پاششی، ملات و الیاف به‌صورت هم‌زمان یا مرحله‌ای روی قالب قرار می‌گیرند و در روش premix، الیاف از قبل در مخلوط توزیع می‌شوند. کیفیت توزیع الیاف برای عملکرد پنل حیاتی است.
۴. ایجاد ریب و اجزای پشت پنل
در پنل‌های بزرگ یا دارای بار باد بالاتر، ریب‌ها، فریم یا جزئیات تقویتی پشت پوسته برای افزایش سختی و انتقال بار به نقاط اتصال در نظر گرفته می‌شوند.
۵. عمل‌آوری و کنترل کیفیت
عمل‌آوری باید مطابق طرح تولید انجام شود و کنترل‌هایی مانند ابعاد، ظاهر، توزیع الیاف، چگالی، جذب آب و مقاومت خمشی می‌توانند برای ارزیابی محصول استفاده شوند.
۶. بازکردن قالب، پرداخت و آماده‌سازی نصب
پس از رسیدن قطعه به شرایط لازم، پنل از قالب خارج، لبه‌ها و سطح آن بررسی و جزئیات اتصالات و شماره‌گذاری برای حمل و نصب کنترل می‌شود.
روش اجرای نمای GFRC؛ خود پنل فقط نیمی از سیستم است
یکی از اشتباهات رایج در خرید نمای GFRC این است که فقط قیمت هر مترمربع پنل پرسیده شود. عملکرد نما به پنل + فریم یا زیرسازی + انکر و براکت + اتصالات + درزها + آب‌بندی + جزئیات حرکتی وابسته است. در یک سیستم خشک، پنل‌ها معمولاً به یک زیرسازی فلزی یا نقاط اتصال مهندسی‌شده متصل می‌شوند و درز بین پنل‌ها باید اجازه حرکات حرارتی و تغییرشکل‌های مجاز را بدهد.
مراحل اجرایی معمول شامل برداشت دقیق ابعاد واقعی ساختمان، کنترل شاقولی و تراز، نصب زیرسازی، نصب براکت‌ها، قراردادن پنل، تنظیم موقعیت، بستن اتصالات، کنترل درزها و در پایان اجرای جزئیات آب‌بندی است. در ساختمان‌های بلند، دسترسی، باد هنگام نصب، ترتیب طبقات و روش بلندکردن قطعات نیز باید از ابتدا در برنامه نصب دیده شود.
اتصال GFRC به سازه و الزامات لرزه‌ای در ایران
GFRC معمولاً به‌عنوان یک جزء معماری/غیرسازه‌ای عمل می‌کند و نباید بدون محاسبه به‌عنوان دیوار باربر فرض شود. در ایران، موضوع مهم فقط مقاومت خود پنل نیست؛ مهار نما، انتقال بار باد، اثر زلزله و امکان حرکت نسبی سازه باید هم‌زمان بررسی شود.
ضابطه ۷۱۴ «راهنمای طراحی و اجرای اجزای غیرسازه‌ای معماری» برای نما، مهارها و اتصالات اهمیت ویژه‌ای دارد و تأکید می‌کند که اجزای نما باید در برابر فشار و مکش باد، نیروها و جابه‌جایی‌های زلزله و ضربه، متناسب با شرایط پروژه مهار شوند. استاندارد ۲۸۰۰ نیز برای اجزای پیشساخته و نما، به‌خصوص در ساختمان‌های مهم و مرتفع، الزامات لرزه‌ای و امکان جابه‌جایی نسبی را مطرح می‌کند.
بنابراین تعداد براکت‌ها، فاصله اتصالات، ضخامت پنل یا اندازه قطعه را نمی‌توان با یک نسخه ثابت برای همه ساختمان‌ها تعیین کرد. این موارد باید از روی هندسه ساختمان، ارتفاع، فشار باد، سطح خطر لرزه‌ای، وزن قطعه، زیرسازی و ظرفیت اتصال طراحی شوند.
GFRC در برابر باد و زلزله؛ سبک‌بودن مزیت است اما اتصال تعیین‌کننده است
بار مرده کمتر
پنل سبک‌تر بار دائمی کمتری به زیرسازی و سازه منتقل می‌کند. این موضوع به‌ویژه در بازسازی ساختمان‌های موجود اهمیت دارد.
اتصال مهندسی‌شده
سبکی به‌تنهایی کافی نیست؛ انکر، براکت، فریم و اتصال باید برای نیروهای طراحی و جابه‌جایی‌های مجاز کنترل شوند.
درز حرکتی
درزها باید با حرکات حرارتی، رطوبتی و تغییرشکل سازه سازگار باشند و در عین حال عملکرد آب‌بندی نما حفظ شود.
چه زمانی GFRC انتخاب خوبی نیست؟
اگر پروژه فقط یک نمای کاملاً ساده و تخت با تیراژ بسیار بالا می‌خواهد، ممکن است مصالحی با روش اجرای ساده‌تر اقتصادی‌تر باشند. همچنین GFRC جایگزین عضو سازه‌ای بتن‌آرمه نیست. اگر طراحی بدون توجه به درزها، اتصالات، آب‌بندی یا تلرانس‌های واقعی ساختمان انجام شود، حتی یک پنل با کیفیت بالا نیز نمی‌تواند عملکرد مناسبی داشته باشد.
بنابراین ارزش GFRC بیشتر در پروژه‌هایی ظاهر می‌شود که طراحی خاص، وزن کمتر، ساخت کارخانه‌ای، تکرارپذیری و آزادی فرم هم‌زمان اهمیت دارند.
قیمت نمای GFRC چگونه تعیین می‌شود؟
هندسه و میزان پیچیدگی
سطح تخت، منحنی، relief، مشبک، تعداد شکست‌ها و پیچیدگی قالب روی هزینه اثر مستقیم دارند.
تعداد تیپ پنل
تعداد قطعات و میزان تکرار قالب می‌تواند هزینه اولیه قالب‌سازی را روی تعداد بیشتری از قطعات سرشکن کند.
فریم و اتصالات
هزینه فقط مربوط به GFRC نیست؛ فریم، براکت، انکر، آب‌بندی و زیرسازی باید در برآورد کل سیستم دیده شوند.
حمل و نصب
ابعاد پنل، تعداد قطعات، فاصله پروژه، دسترسی جرثقیل و ترتیب نصب روی قیمت نهایی اثر می‌گذارند.
نمای GFRC سفارشی در بنا آفرین پارس
در بنا آفرین پارس تولید نمای GFRC به‌صورت سفارشی انجام می‌شود؛ یعنی قطعه می‌تواند بر اساس طرح معماری، ابعاد پروژه، بافت، relief، فرم و جزئیات موردنیاز پروژه تعریف شود. هدف این است که نمای نهایی صرفاً یک پنل بتنی تکراری نباشد و بتواند هویت بصری اختصاصی ساختمان را شکل دهد.
برای استعلام دقیق، بهتر است فایل معماری یا نما، ابعاد تقریبی قطعات، تعداد و تیپ پنل‌ها، نوع سطح و بافت، محل پروژه و روش اجرای مدنظر ارسال شود تا تولید، قالب، زیرسازی و جزئیات اتصال از ابتدا با هم دیده شوند.
برای سفارش نمای GFRC چه اطلاعاتی لازم است؟
سؤالات متداول درباره نمای GFRC
آیا GFRC همان GRC است؟ ⌄
بله، در کاربرد ساختمانی این دو نام معمولاً به یک خانواده ماده اشاره می‌کنند؛ GFRC بیشتر در ادبیات آمریکای شمالی و GRC در بسیاری از منابع بریتانیا، اروپا و آسیا استفاده می‌شود.
آیا GFRC باربر است؟ ⌄
پنل GFRC نما معمولاً به‌عنوان پوسته معماری و جزء غیرسازه‌ای طراحی می‌شود. طراحی هر پروژه باید مشخص کند که پنل، فریم و اتصالات چه بارهایی را تحمل و به سازه منتقل می‌کنند.
چرا باید از الیاف AR استفاده شود؟ ⌄
محیط سیمانی قلیایی است و همه انواع الیاف شیشه دوام یکسانی در آن ندارند. الیاف مقاوم به قلیا برای استفاده در ماتریس سیمانی انتخاب می‌شوند و آیین‌نامه بتن ایران نیز به این تفاوت اشاره می‌کند.
آیا می‌توان نمای GFRC را شبیه سنگ یا چوب ساخت؟ ⌄
بله، قالب و پرداخت می‌توانند بافت‌های متنوعی ایجاد کنند. البته «شبیه سنگ یا چوب» به معنی یکسان‌بودن رفتار و دوام دو ماده نیست و مشخصات نهایی باید بر اساس نمونه واقعی تأیید شود.
آیا GFRC برای ساختمان‌های بلند مناسب است؟ ⌄
می‌تواند استفاده شود، اما در ساختمان بلند طراحی اتصال، بار باد، جابه‌جایی نسبی طبقات، وزن پنل و جزئیات درز اهمیت بیشتری پیدا می‌کند و باید توسط تیم طراحی پروژه کنترل شود.
قیمت GFRC را فقط بر اساس مترمربع باید مقایسه کرد؟ ⌄
خیر. قیمت واقعی باید قالب، پنل، فریم و اتصالات، زیرسازی، حمل، نصب، آب‌بندی و میزان تکرار قطعات را دربرگیرد. برای قطعات بسیار سفارشی، هزینه قالب می‌تواند سهم قابل‌توجهی داشته باشد.
منابع فنی و آیین‌نامه‌ای مورد استفاده
- آیین‌نامه بتن ایران (آبا)، بخش مصالح و مسائل اجرایی؛ شامل طبقه‌بندی الیاف شیشه و ارجاع به استاندارد ملی ایران ۱۷۵۴۰ برای الیاف شیشه پایا در بتن.
- مبحث پنجم مقررات ملی ساختمان، «مصالح و فرآورده‌های ساختمانی»، برای چارچوب کلی مصالح و فرآورده‌های مورد استفاده در ساختمان.
- استاندارد ۲۸۰۰ ایران و ضوابط اجزای غیرسازه‌ای برای ملاحظات لرزه‌ای نما و اتصالات.
- ضابطه ۷۱۴، «راهنمای طراحی و اجرای اجزای غیرسازه‌ای معماری»، برای بارها، مهار، اتصالات و جابه‌جایی‌های نما.
- PCI MNL-128 و ANSI/PCI 128-24 برای طراحی، ساخت و نصب پنل‌های GFRC به‌عنوان منابع فنی بین‌المللی.
- GRCA Specification for the Manufacture, Curing & Testing of GRC Products برای تولید، عمل‌آوری، کنترل کیفیت و آزمون GRC.
