سقف بتنی پیش ساخته چیست و چه زمانی انتخاب مناسبی است؟

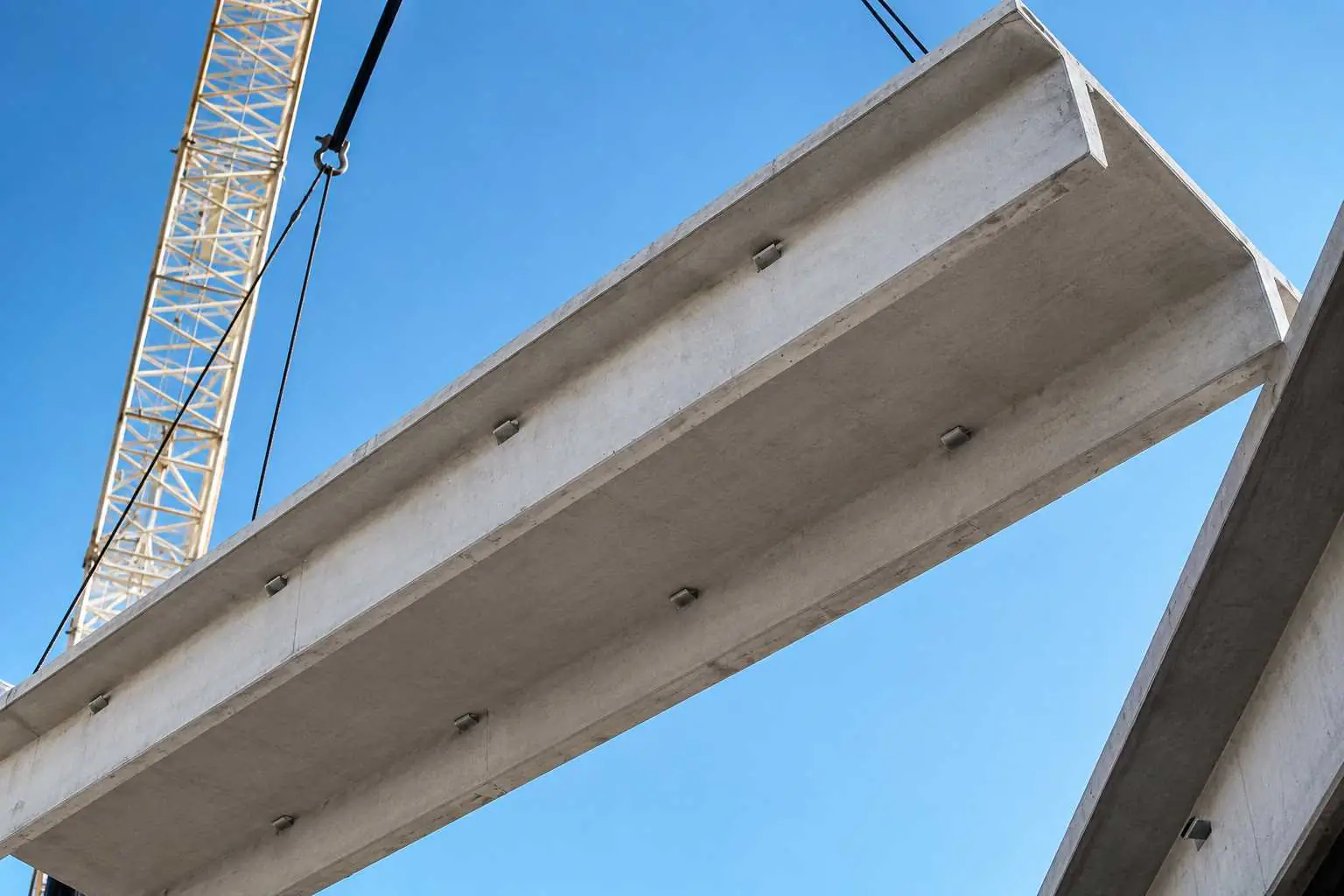

سقف پیش ساخته بتنی به سیستمی گفته میشود که بخش اصلی عضو سقف، بهجای بتنریزی کامل در محل پروژه، در کارخانه ساخته و پس از رسیدن به شرایط لازم برای حمل، به کارگاه منتقل و با جرثقیل یا تجهیزات نصب مناسب روی تکیهگاههای طراحیشده قرار میگیرد. اما «سقف پیش ساخته» نام یک مقطع واحد نیست؛ بسته به دهانه، بارگذاری، معماری، سرعت اجرا و نوع سازه میتوان از تیرچه و بلوک پیش ساخته، تیرچه پیش تنیده، دابلتی، تی، تی معکوس بهعنوان عضو تکیهگاهی، مقاطع جعبهای و باکس یا دالهای مجوف استفاده کرد.
مزیت واقعی پیشساختگی زمانی ظاهر میشود که هندسه قطعات، محل تکیهگاه، اتصالات، بازشوها، مسیر حمل و ظرفیت جرثقیل از ابتدا با هم طراحی شوند. در غیر این صورت، صرفاً پیشساخته بودن یک قطعه الزاماً به معنی اجرای سریعتر یا اقتصادیتر کل سقف نیست. در سیستمهای پیشساخته، قطعه سقف علاوه بر تحمل بارهای ثقلی باید در برابر نیروهای حین حمل و بلندکردن، شرایط نشیمن، درزها و در صورت نیاز عملکرد دیافراگمی نیز بررسی شود. منابع PCI نیز تأکید میکنند که سیستمهای کف و سقف پیشساخته میتوانند در انتقال نیروهای جانبی بهعنوان دیافراگم عمل کنند و جزئیات درز، آرماتور پیرامونی و بتن رویه بسته به سیستم اهمیت دارد.

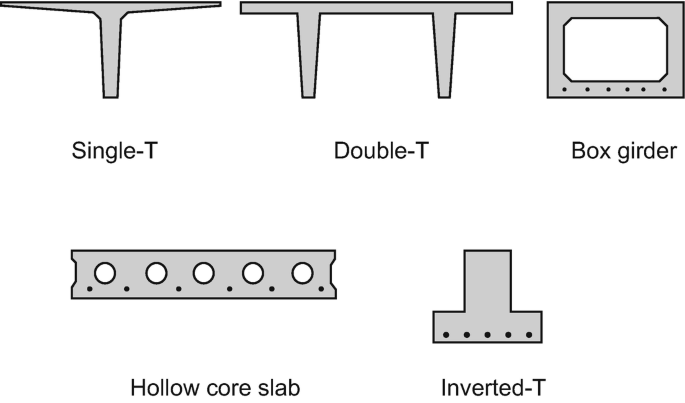

انواع سقف پیش ساخته؛ از تیرچه و بلوک تا دابل تی و تی
۱. سقف تیرچه و بلوک با تیرچه پیش ساخته خرپایی
این سیستم در ایران شناختهشدهترین خانواده سقفهای تیرچه و بلوک است. تیرچه بهصورت کارخانهای تولید میشود، بلوک بین تیرچهها قرار میگیرد و بتن پوششی در محل اجرا میشود. بنابراین برخلاف دابلتی و تی، تمام ضخامت سقف در کارخانه آماده نمیشود و بخشی از عملکرد نهایی سقف به بتنریزی رویه در کارگاه وابسته است. نشریه ۵۴۳ سازمان برنامه و بودجه، طراحی، تولید، کنترل کیفیت و اجرای سقفهای تیرچه و بلوک با تیرچه خرپایی و تیرچه فولادی با جان باز را پوشش میدهد.
۲. سقف تیرچه و بلوک با تیرچه پیش تنیده
در تیرچه پیش تنیده، فولاد پیشتنیدگی پیش از گیرش بتن تحت کشش قرار میگیرد و پس از انتقال نیرو به بتن، تیرچه با نیروی فشاری اولیه وارد مرحله بهرهبرداری میشود. استاندارد ملی ۲۹۰۹-۳ برای «تیرچه پیش تنیده» ویژگیها و روشهای آزمون را مشخص میکند و حتی شکلهای مقاطع T معکوس، I شکل و خرپایی را بهعنوان نمونههای تیرچه پیش تنیده معرفی میکند. در این سیستم نیز سقف تیرچه و بلوک پس از استقرار تیرچه، بلوک و آرماتورها با اجرای بتن پوششی درجا به عملکرد مرکب میرسد.
۳. سقف دابل تی (Double Tee)
دابلتی از یک دال نازکتر در بالا و دو جان عمیق تشکیل میشود و به دلیل شکل مقطع، بخش قابل توجهی از بتن در ناحیههای مؤثرتر مقطع قرار میگیرد. دابلتی معمولاً پیش تنیده است و برای دهانههای بزرگ، بارهای بالا، پارکینگهای طبقاتی، سالنهای ورزشی، ساختمانهای صنعتی، انبارها و برخی سیستمهای بام مناسب است. CPCI دهانههای حدود ۱۰ تا ۳۰ متر و بیشتر را برای کاربردهای کف و سقف این سیستم گزارش میکند؛ در یک راهنمای طراحی دیگر، برای بامهای دابلتی دهانههایی بیش از ۳۳ متر نیز بهعنوان محدوده صنعتی قابل دستیابی ذکر شده است. این اعداد به مقطع، بار، پیشتنیدگی، شرایط تکیهگاهی و الزامات پروژه وابستهاند و نباید بهعنوان عدد ثابت خرید تلقی شوند.
در دابلتی، بال فوقانی سطح سقف یا کف را میسازد و دو جان بار را به تکیهگاهها منتقل میکنند؛ به همین دلیل با تعداد کمی قطعه میتوان سطح وسیعی را پوشاند. در بامها معمولاً عایق رطوبتی و حرارتی روی بال اجرا میشود و در پارکینگها بسته به طراحی، اتصال بین بالها یا بتن رویه در نظر گرفته میشود. چون قطعات عریض و سنگیناند، ظرفیت جرثقیل، مسیر حمل تریلر و محل دپو باید همزمان با انتخاب مقطع بررسی شود.
۴. سقف تی (Single Tee)
عضو تی یا Single Tee از یک جان و یک بال فوقانی تشکیل میشود و مانند دابلتی برای پوشش دهانههای نسبتاً بزرگ و کاهش تعداد تکیهگاهها به کار میرود. انتخاب تی در پروژههایی که هندسه پلان، مسیر تأسیسات یا نحوه نشستن قطعات اجازه میدهد، میتواند راهکار مناسبی برای سقفهای صنعتی و تجاری باشد. در طراحی باید علاوه بر ظرفیت خمشی، برش، خیز و ارتعاش، نحوه انتقال نیرو از بالها و جان عضو به تکیهگاه و جزئیات اتصال قطعات بررسی شود.
۵. تیر یا عضو تی معکوس (Inverted Tee)
تی معکوس را نباید با یک دال سقفی مستقل یکی دانست. این مقطع در بسیاری از سیستمهای پیشساخته بهعنوان تیر تکیهگاهی استفاده میشود؛ دالهای مجوف یا سایر قطعات سقف روی بال تیر تی معکوس مینشینند. راهنماهای PCI جزئیات مشخصی برای نشیمن دال مجوف روی تیر Inverted-T ارائه کردهاند و پژوهشهای سیستمهای پیشساخته نیز ترکیب تیر تی معکوس کمعمق، دال مجوف و بتن رویه درجا را بهعنوان یک سیستم کف متداول بررسی کردهاند. بنابراین تی معکوس بیشتر بخشی از سیستم سازهای سقف است تا نام یک دال کامل.
۶. مقاطع جعبه ای و باکس (Box / Box Girder)
مقطع باکس یا جعبهای، مقطعی بسته یا تقریباً بسته با فضای خالی داخلی است که میتواند برای تیرها، تیرهای اصلی یا قطعات سقفی خاص به کار رود. شکل بسته مقطع در برابر پیچش مزیت دارد و نسبت مقاومت به وزن میتواند مناسب باشد؛ با این حال، جزئیات ساخت، محل اتصال، حمل، دسترسی به فضای داخلی و نحوه انتقال بار باید متناسب با پروژه بررسی شود. در ساختمانهای معمول، دابلتی و دالهای مجوف محصولات استانداردتر و رایجتری برای دال سقف هستند، در حالی که مقاطع باکس بیشتر در پروژههایی با نیاز هندسی یا سازهای خاص مطرح میشوند.

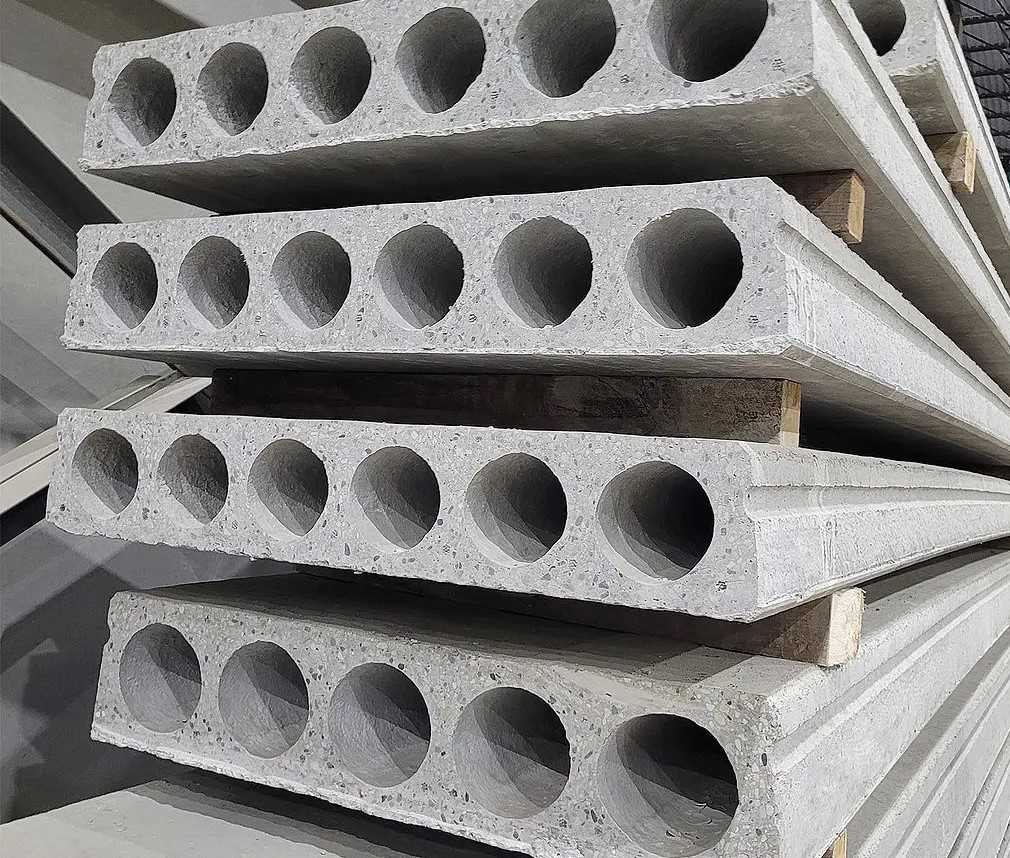

۷. دال مجوف پیش تنیده (Hollow Core)
دال مجوف پیشتنیده با حفرههای طولی، سیستم مستقل و پرکاربردی برای کف و سقف ساختمانهاست که ویژگیها، ابعاد و استعلام آن در صفحهای جداگانه آمده است: دال هالوکور پیش تنیده. توضیح کامل سازوکار آن را هم در مقاله هالوکور چیست؟ بخوانید.
مقایسه سریع سیستم های مختلف سقف پیش ساخته
| سیستم | ماهیت قطعه | کاربرد شاخص | نکته تعیینکننده |
|---|---|---|---|
| تیرچه و بلوک خرپایی | تیرچه پیش ساخته + بلوک + بتن رویه درجا | ساختمانهای متعارف | طراحی تیرچه، فاصلهها، بلوک و بتن پوششی |
| تیرچه پیشتنیده | تیرچه پیش تنیده + بلوک + بتن رویه | پروژههای ساختمانی با نیاز به تیرچه پیشتنیده | نیروی پیشتنیدگی، مقطع، طول و جزئیات مهاری |
| دابلتی | دال پیشتنیده دو جان | دهانههای بزرگ، پارکینگ، سالن و صنعت | دهانه، بارگذاری، عمق مقطع، اتصالات و آتشپذیری |
| تی / تی معکوس | عضو یکجان یا تیر تکیهگاهی | سیستمهای سقفی ترکیبی | نحوه نشیمن و انتقال بار قطعات روی تیر |
| باکس | مقطع جعبهای | تیرها و پروژههای خاص | هندسه، پیچش، حمل و اتصال |
| دال مجوف (هالوکور) | دال پیش تنیده توخالی | کف و سقف ساختمان، پارکینگ | دهانه، بار، نشیمن، درز و بازشو |
انتخاب سقف پیش ساخته بر اساس دهانه، بار و جرثقیل
برای دهانههای کوتاه و ساختمانهای متعارف، تیرچه و بلوک (خرپایی یا پیشتنیده) معمولاً سادهترین مسیر است، چون بخشی از کار در کارگاه انجام میشود. با بزرگتر شدن دهانه و بار، سیستمهایی که کل مقطع را در کارخانه تولید میکنند مزیت پیدا میکنند: دابلتی با دو جان عمیق برای بارهای بالاتر، سقف سالن و پارکینگ، و تی معکوس بهعنوان تیر تکیهگاهی در کنار دالهای پیشساخته. برای کفهایی با شبکه ستون منظم، دال هالوکور پیش تنیده نیز گزینهای جداگانه است. در مقابل، افزایش ابعاد قطعه یعنی حساسیت بیشتر به ظرفیت جرثقیل، مسیر حمل، شعاع گردش و محل دپوی قطعات.
در همه سیستمهای پیشساخته، بازشوها باید از مرحله طراحی هماهنگ شوند. راهنماهای PCI برای دالهای پیشتنیده صراحتاً هشدار میدهند که برش یا قطع فولاد پیشتنیدگی بدون تأیید سازنده نباید انجام شود و محل و ابعاد بازشو باید در مرحله نقشههای ساخت مشخص شود. بنابراین جای آسانسور، راهپله، دریچههای تأسیسات و بازشوهای بزرگ را باید قبل از تولید قطعه نهایی کرد.
سقف پیش ساخته برای چه پروژه هایی کاربرد دارد؟

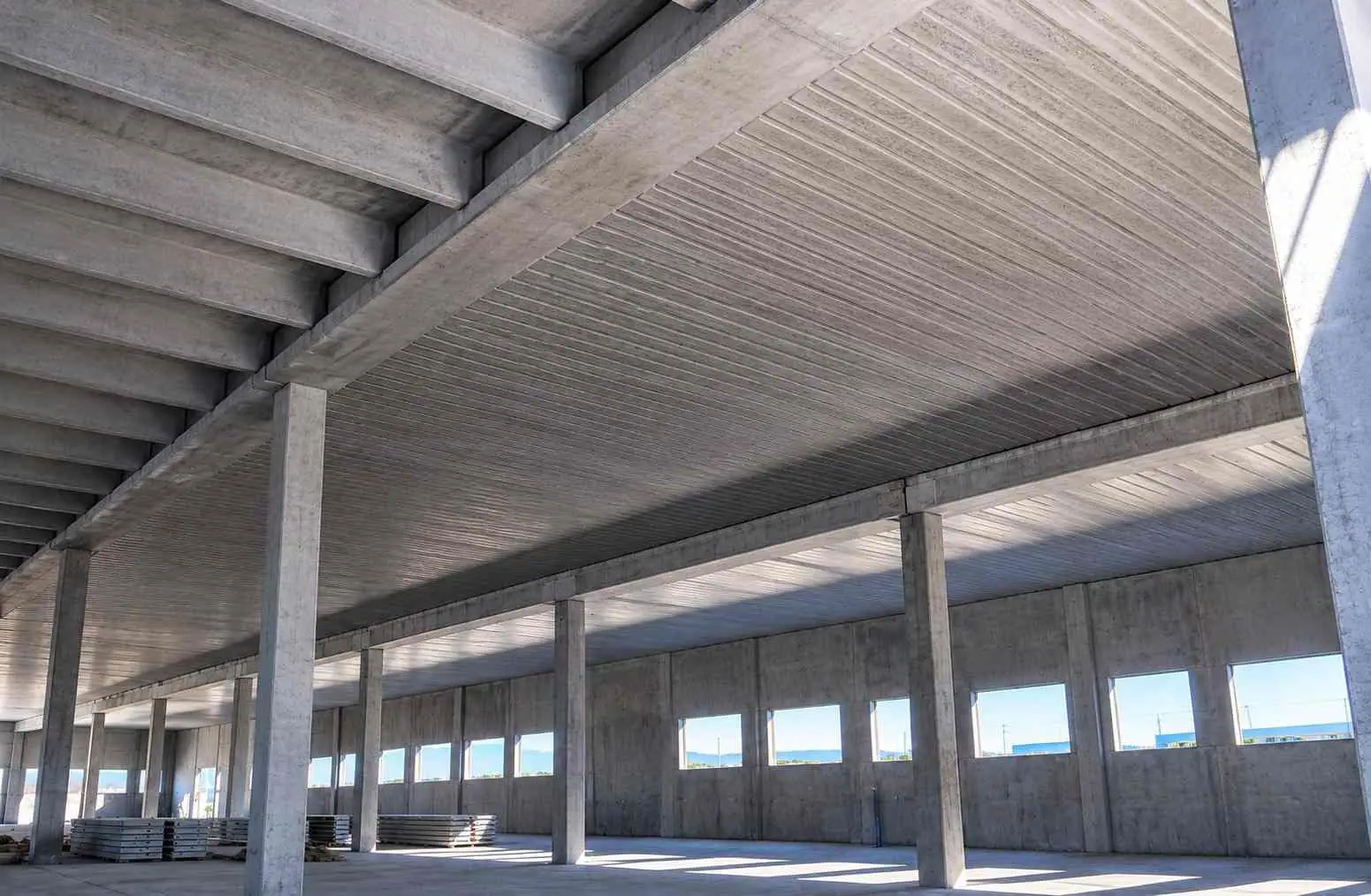

سالن های صنعتی و کارخانه
برای پوشش دهانههای بزرگ، کاهش عملیات قالببندی و اجرای سریعتر قطعات سقف؛ بهویژه در پروژههایی که مسیر جرثقیل و تکیهگاهها از ابتدا مشخص شدهاند. نمونهٔ یک سازهٔ صنعتی کامل با سقف پیشساخته را در صفحهٔ سازه صنعتی بتنی پیش ساخته ببینید.
انبار و مرکز لجستیک
مناسب برای پلانهای تکرارشونده که تولید سری، حمل برنامهریزیشده و نصب جرثقیلی میتواند مزیت ایجاد کند.
پارکینگ طبقاتی
دابلتی از سیستمهای شناختهشده کف و سقف پارکینگهای پیش ساخته است؛ انتخاب مقطع به دهانه، بار خودرو، رمپ و شبکه ستونها وابسته است.
ساختمان های تجاری و اداری
برای کف و سقف طبقات، بسته به دهانه و بار، میتوان از تیرچه پیش تنیده، دابلتی یا دالهای مجوف استفاده کرد و امکان هماهنگی با سازه بتن، فولاد یا دیوارهای باربر پیشساخته وجود دارد.
سالن های ورزشی و فضاهای باز
دابلتی برای فضاهایی که دهانه و ظرفیت باربری بالا اهمیت دارد، در پروژههای پیش ساخته بینالمللی کاربرد گستردهای دارد.
پروژه های با زمان اجرای فشرده
وقتی تولید کارخانهای با آمادهسازی همزمان فونداسیون و سازه هماهنگ شود، امکان کوتاهشدن بخش مهمی از برنامه اجرای سقف وجود دارد.
آیین نامه ها و استانداردهای مهم در ایران
برای سقفهای تیرچه و بلوک در ایران، نشریه ۵۴۳ سازمان برنامه و بودجه یکی از مراجع اصلی طراحی، تولید، کنترل کیفیت و اجراست. این نشریه در سال ۱۳۹۰ منتشر شده و فصلهای آن از معرفی سقف و محدودیتهای طراحی تا تولید، کنترل کیفیت و جزئیات اجرایی را پوشش میدهد. در استاندارد ملی ۲۹۰۹-۱ نیز «خرپای تیرچه و تیرچه خرپایی» از نظر ویژگیها و روشهای آزمون بررسی میشود. برای تیرچه پیشتنیده، استاندارد ملی ۲۹۰۹-۳ مرجع اختصاصی محصول است.
نکته مهم این است که استانداردهای فوق را نباید به دابلتی، تی یا دالهای مجوف تعمیم داد. این قطعات از خانواده قطعات پیش ساخته و پیش تنیده سازهای هستند و طراحی آنها باید بر اساس الزامات طراحی سازه، مشخصات مصالح، پیشتنیدگی، اتصالات، حریق، لرزهای و جزئیات اجرایی پروژه انجام شود. در منابع بینالمللی، PCI برای دابلتی و دالهای مجوف راهنماها، جداول بار و جزئیات اتصال اختصاصی منتشر کرده است؛ همین موضوع نشان میدهد که ظرفیت یک قطعه فقط با نام محصول تعیین نمیشود.
داده های واقعی از سیستم های پیش ساخته در منابع خارجی
برای درک مقیاس سیستمها، راهنمای CPCI برای دابلتی، عرضهای مدولار متداول حدود ۲۴۰۰، ۳۰۰۰ و ۳۶۶۰ میلیمتر و عمقهایی در محدوده ۵۰۰ تا ۱۰۰۰ میلیمتر را ذکر میکند و کاربرد آن را برای کف و سقفهای دهانهبلند گزارش میکند. همچنین برای دابلتی، نسبت دهانه به عمق حدود ۴۰ بهعنوان یک راهنمای عمومی در کفها مطرح شده است. این اعداد «استاندارد ثابت» نیستند؛ طراحی نهایی به بار مرده و زنده، دهانه، شرایط تکیهگاه، پیشتنیدگی، حریق، لرزش، بازشو و الزامات پروژه وابسته است.
قیمت سقف بتنی پیش ساخته چگونه تعیین می شود؟
قیمت سقف پیشساخته بسته به نوع سیستم، دهانه، ضخامت یا ارتفاع قطعه، میزان پیشتنیدگی و آرماتور، بارهای طراحی، تعداد و اندازه بازشوها، نوع تکیهگاه، بتن رویه، اتصالات، طول مسیر حمل، تعداد قطعات، ظرفیت جرثقیل و برنامه نصب همگی تعیین میشوند. برای همین مقایسه صحیح باید «هزینه کل سیستم» را بسنجد؛ یعنی تولید + حمل + جرثقیل + نصب + بتن درجا و اتصالات + زمان اجرای پروژه.
برای استعلام دقیق، بهتر است نقشه معماری و سازه، دهانههای خالص، شبکه ستونها، بارگذاری، کاربری ساختمان، محل بازشوها، شهر پروژه، مسیر دسترسی تریلی و محدودیت جرثقیل در اختیار تولیدکننده قرار گیرد. در این حالت میتوان مشخص کرد که دابلتی، تیرچه و بلوک، دال مجوف یا سیستم دیگری واقعاً برای پروژه مناسبتر است. برای بررسی قیمت هالوکور، صفحه هالوکور پیش تنیده را ببینید.
تولید سقف پیش ساخته در بنا آفرین پارس
بنا آفرین پارس در حوزه قطعات بتنی پیشساخته، تولید صنعتی را بر پایه استفاده از دستگاههای مجهز و اتوماتیک و تیم متخصص دنبال میکند. در تولید قطعات سقفی، تکرارپذیری ابعاد، کنترل مصالح و آرماتورها، دقت قالب، کیفیت بتن و کنترل قطعه پیش از حمل اهمیت مستقیم دارد؛ به همین دلیل فرآیند کارخانهای زمانی ارزش واقعی پیدا میکند که کنترل کیفیت از مرحله آمادهسازی تا تحویل قطعه ادامه داشته باشد.
برای هر پروژه نیز نوع سقف باید بر اساس دهانه، بارگذاری، شبکه تکیهگاه، جزئیات اتصال، بازشوها و امکانات حمل و نصب انتخاب شود. هدف، ارائه قطعهای نیست که صرفاً «پیش ساخته» باشد؛ هدف انتخاب سیستمی است که از نظر سازهای، اجرایی و اقتصادی با پروژه سازگار باشد. بنا آفرین پارس با تکیه بر تجهیزات مجهز و اتوماتیک و تیم متخصص، بر کیفیت و یکنواختی تولید قطعات پیش ساخته تأکید دارد.
