در سازه پیش‌ساخته، اتصال فقط برای «وصل کردن» دو قطعه نیست؛ باید مسیر انتقال نیروی فشاری، کششی و برشی، پایداری قاب، تغییرات حرارتی و جمع‌شدگی، تلرانس ساخت و امکان نصب را هم پوشش دهد. به همین دلیل اتصال ستون به پی، تیر به ستون و اعضای سقف باید همراه با خود قطعات طراحی شود.

ستون به پی: بسته به سیستم می‌توان از Column Shoe، انکربولت، صفحات مدفون، غلاف و گروت، کوپلر یا جزئیات ترکیبی استفاده کرد. مزیت اتصال مکانیکی از پیش طراحی‌شده این است که محل اتصال، نقاط تنظیم و توالی نصب از قبل مشخص است و می‌توان زمان کار در ارتفاع و زمان اشغال جرثقیل را کنترل کرد.

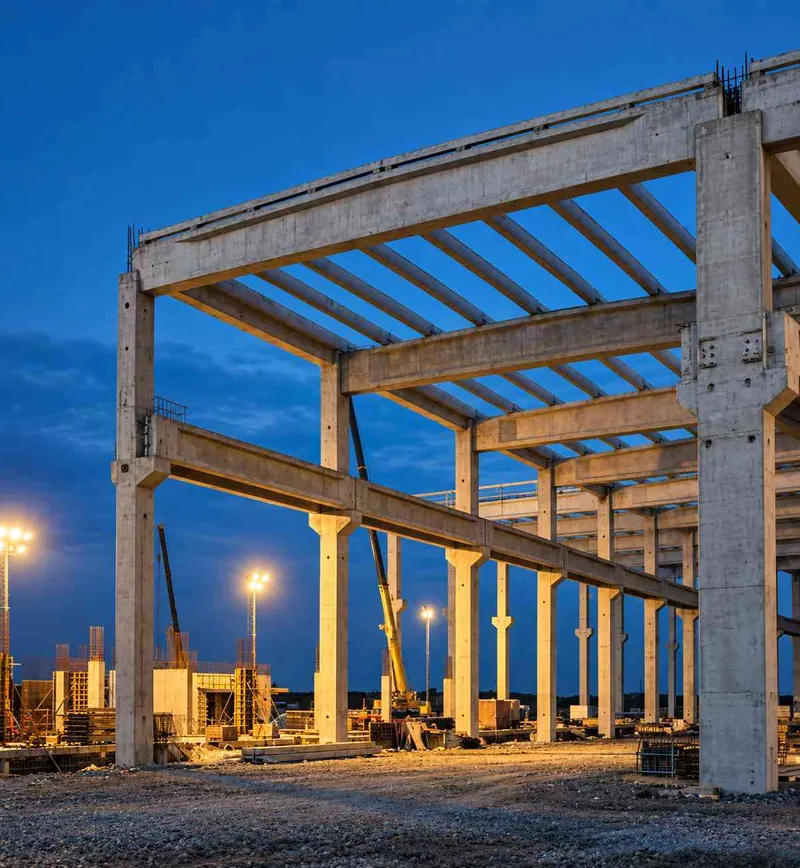

تیر به ستون: تیر ممکن است روی کوربل قرار بگیرد یا با صفحات فولادی، قطعات مدفون، Beam Shoe، بولت، جوش یا اتصال گروتی مهار شود. انتخاب جزئیات به نوع قاب و نیروهای طراحی بستگی دارد و نمی‌توان یک اتصال را برای همه پروژه‌ها نسخه واحد دانست.

اتصال اعضای سقف: در قاب‌های صنعتی، پایداری سقف و انتقال بارهای جانبی و ثقلی اهمیت زیادی دارد. اتصال باید با پوشش سقف، تیرهای اصلی و فرعی، دیافراگم و مهاربندی هماهنگ باشد؛ در پروژه‌هایی که جرثقیل سقفی یا تجهیزات سنگین دارند، این موضوع حساس‌تر می‌شود.

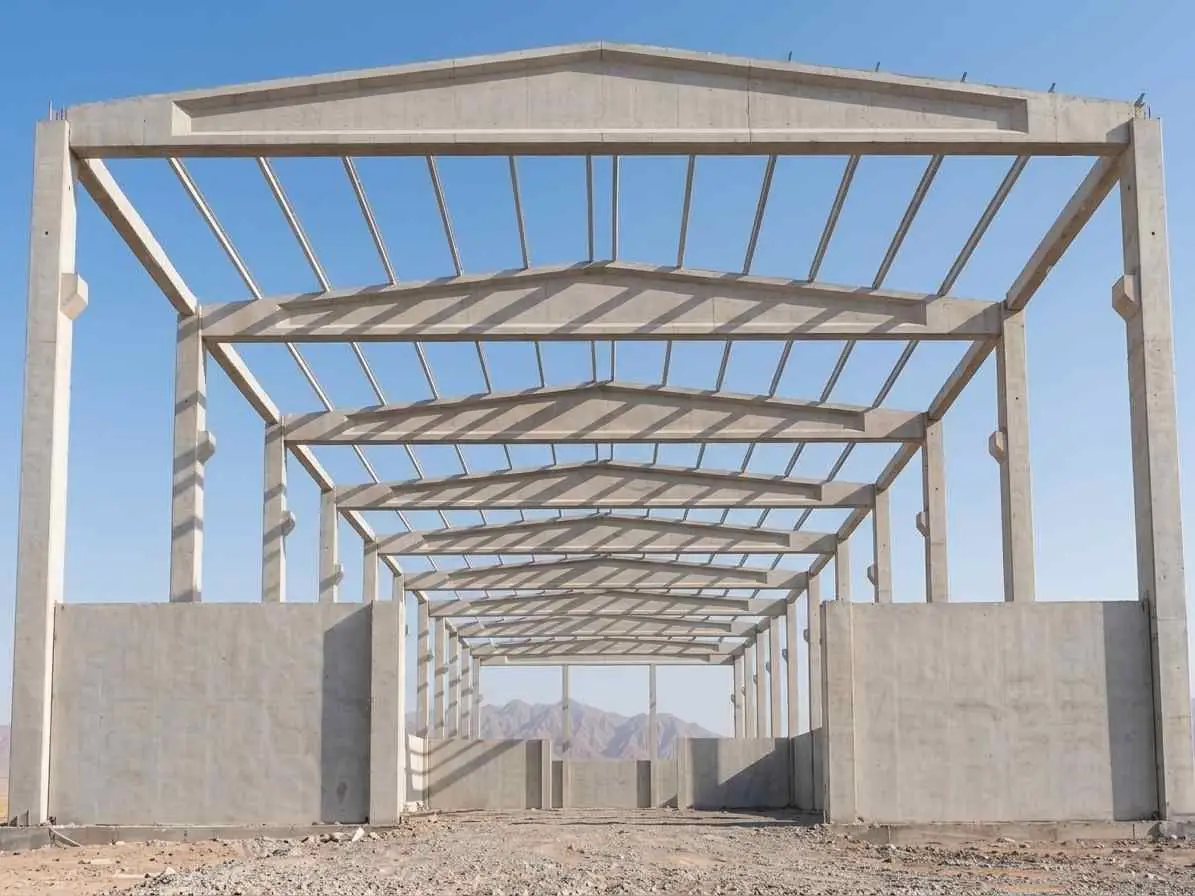

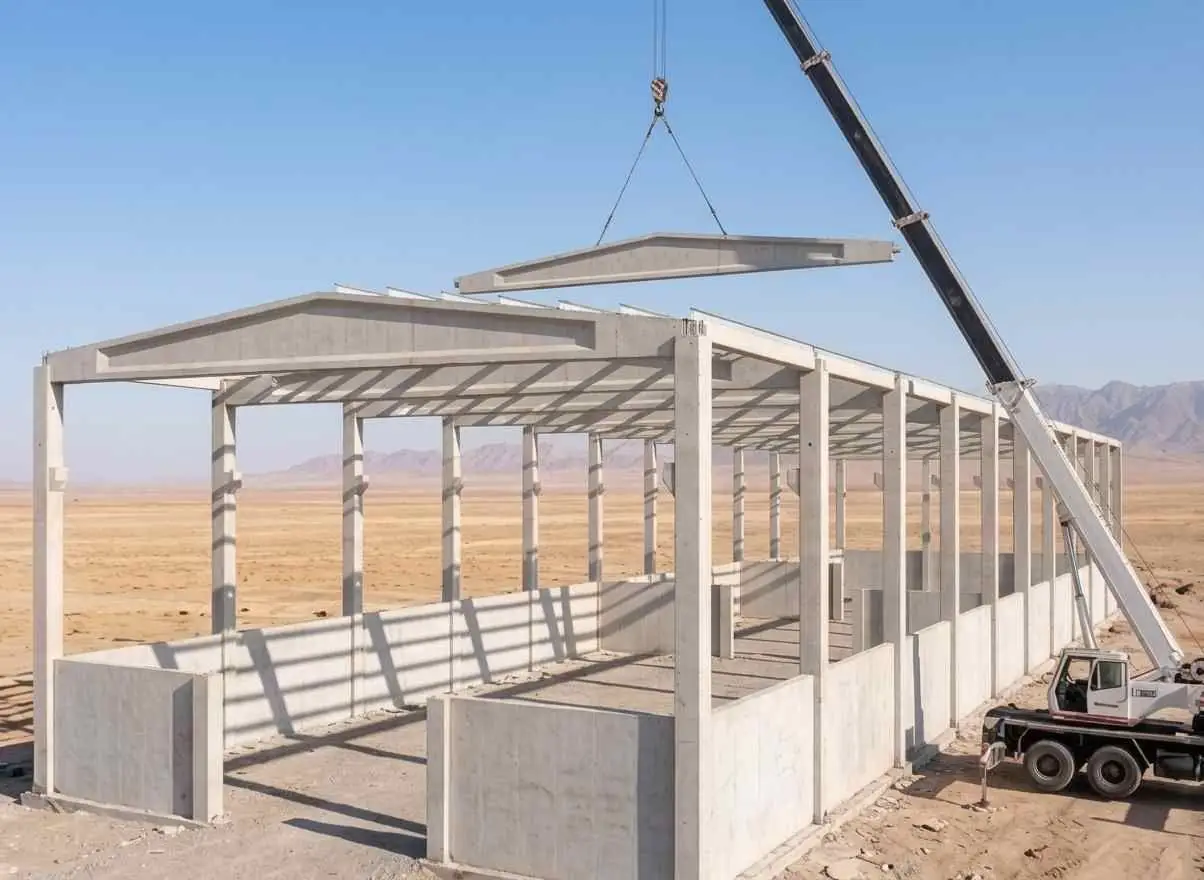

تفاوت اصلی این است که تولید قطعات و آماده‌سازی کارگاه می‌تواند هم‌زمان پیش برود. در حالی که فونداسیون و زیرسازی پروژه در محل انجام می‌شود، ستون‌ها، تیرها و سایر اعضای پیش‌ساخته در کارخانه تولید و کنترل می‌شوند. بعد از آماده‌شدن جبهه نصب، قطعات با جرثقیل در توالی مشخص قرار می‌گیرند و ساختمان سریع‌تر به مرحله‌ای می‌رسد که قاب و پوسته آن شکل گرفته است.

این مزیت فقط تئوری نیست. در پروژه کارخانه پتروشیمی DOW، طرح اولیه برای اجرای درجا یک سازه بزرگ را حدود پنج ماه برآورد کرده بود، اما راهکار پیش‌ساخته اجرای همان بخش را به یک هفته رساند. در همان پروژه، قطعات در زمان تأخیر چهارماهه پروژه در کارخانه آماده می‌شدند و هنگام شروع نصب، تیم اجرا توانست حدود ۲۵ قطعه در روز نصب کند. این عدد مربوط به همان پروژه و شرایط آن است و نباید به‌عنوان سرعت ثابت برای همه سوله‌ها استفاده شود.

در پروژه انبار Cornelius Commerce Park نیز یک ساختمان 165,416 فوت‌مربعی که ابتدا برای سیستم tilt-up و فولاد در نظر گرفته شده بود، به سیستم تمام‌پیش‌ساخته تبدیل شد و هفت ماه بعد از شروع مهندسی، ساختمان تکمیل شد. در یک پروژه دیگر، پنل‌های پیش‌ساخته عایق یک مرکز توزیع 336,206 فوت‌مربعی توانستند برنامه اصلی ساخت را سه ماه جلو بیندازند. این نمونه‌ها نشان می‌دهند که ارزش اقتصادی پیش‌ساخته اغلب از ترکیب سرعت، کاهش کارگاه و کاهش هماهنگی بین عملیات به دست می‌آید، نه فقط از قیمت هر مترمکعب بتن.

برای مقایسه اقتصادی، مقایسه قیمت ستون یا تیر به‌تنهایی گمراه‌کننده است. باید فونداسیون، قالب‌بندی، آرماتور، ساخت قطعات، حمل، جرثقیل، جوش و پیچ، رنگ و ضدخوردگی، پوشش بدنه، مدت حضور نیروها در کارگاه، خواب سرمایه و زمان بهره‌برداری را در کنار هم دید.

در مقایسه با بتن درجا: پیش‌ساخته معمولاً هزینه بیشتری برای طراحی اولیه، قالب و لجستیک قطعات دارد، اما نیاز به قالب‌بندی و انتظار برای رسیدن عضو به مقاومت در محل کاهش می‌یابد و عملیات نصب سریع‌تر می‌شود. در کل بتن درجا به زمان عمل‌آوری و نیروی کار و قالب‌بندی بیشتری وابسته است، در حالی که پیش‌ساخته کنترل کارخانه‌ای و نصب سریع‌تری دارد.

در مقایسه با فولاد: قیمت اولیه می‌تواند با توجه به قیمت فولاد، بتن، حمل و دهانه تغییر کند و نمی‌توان یک برنده ثابت اعلام کرد. مزیت اقتصادی پیش‌ساخته بتنی زمانی پررنگ‌تر می‌شود که تعداد قطعات تکراری زیاد باشد، کارخانه نزدیک یا لجستیک قابل مدیریت باشد، سرعت نصب ارزش اقتصادی داشته باشد و سیستم بتواند بخشی از پوسته ساختمان را همزمان با سازه شکل دهد.

در منابع PCI برای یک مقایسه نمونه پارکینگ چهارطبقه، برنامه اجرای سیستم تمام‌پیش‌ساخته حدود ۶ تا ۷ ماه و سیستم بتن درجا ۱۰ تا ۱۲ ماه گزارش شده و هزینه اولیه سیستم پیش‌ساخته در همان مطالعه در رده پایین‌تری قرار گرفته است. این اعداد مربوط به همان نوع ساختمان و شرایط پروژه هستند، اما نشان می‌دهند که زمان ساخت می‌تواند بخشی از اقتصاد واقعی سیستم باشد.

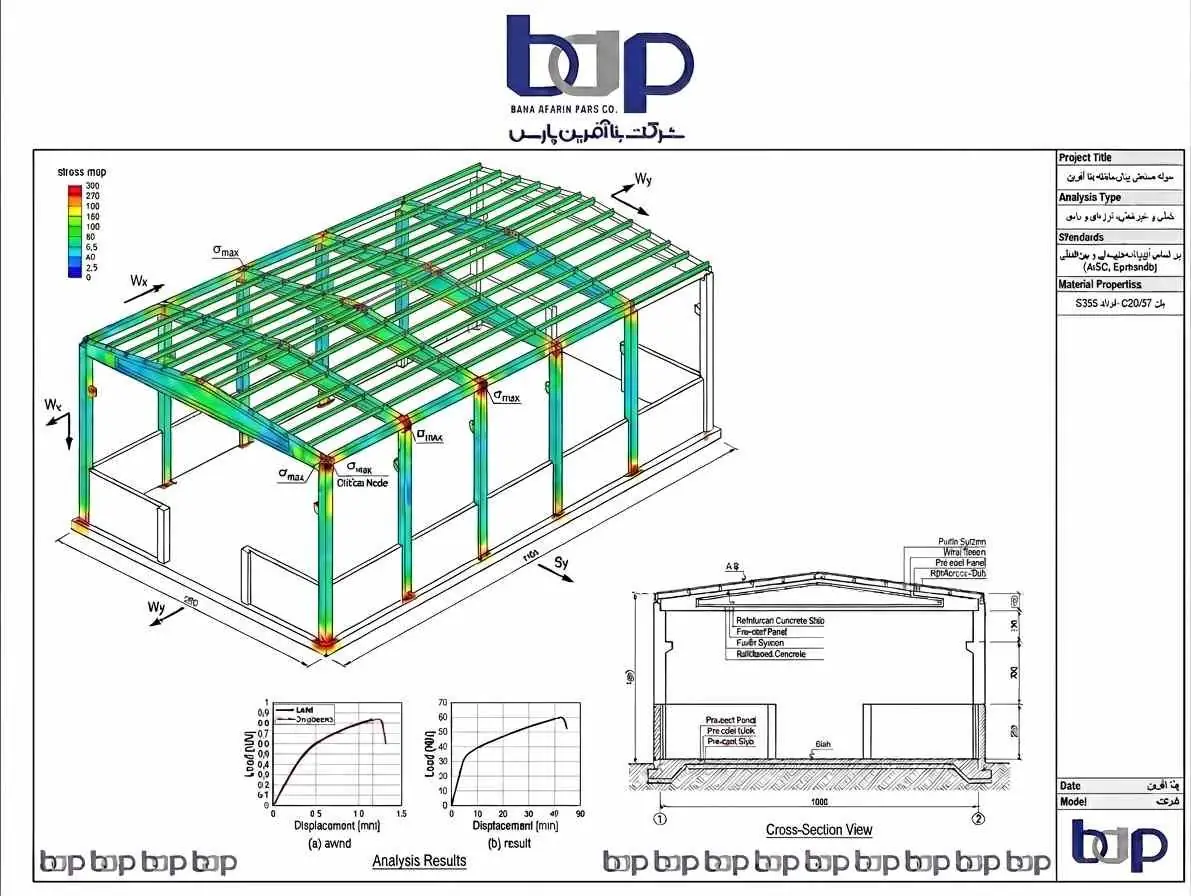

BIM: مدل سه‌بعدی فقط برای نمایش معماری نیست؛ می‌توان تولید، حمل و ترتیب نصب قطعات را به برنامه زمانی متصل کرد تا برخوردها، نیازهای جرثقیل و توالی نصب قبل از ورود قطعه به کارگاه بررسی شود.

Digital Twin و تولید داده‌محور: در کارخانه‌های پیشرفته، اطلاعات مدل دیجیتال می‌تواند به کنترل تولید، ردیابی قطعه و مدیریت اطلاعات پروژه متصل شود. این روند به‌خصوص در پروژه‌های پرتعداد و تکرارشونده ارزش بیشتری دارد.

پیش‌تنیدگی و اعضای بلنددهانه: استفاده از بتن پیش‌تنیده می‌تواند امکان ساخت تیرها و اعضای بلندتر و باربرتر را فراهم کند و در پروژه‌هایی که فضای آزاد و دهانه بزرگ مهم است، تعداد تکیه‌گاه‌ها را کاهش دهد.

اتصالات خشک و نیمه‌خشک: حرکت صنعت به سمت اتصالاتی که بخش بیشتری از آنها در کارخانه آماده می‌شود، می‌تواند زمان نصب را کم و کنترل کیفیت را بهتر کند؛ البته عملکرد لرزه‌ای و انتقال نیرو باید برای همان اتصال و پروژه بررسی شود.

بتن‌های با عملکرد بالا: بتن‌های پرمقاومت و UHPC در برخی پروژه‌های تخصصی برای کاهش ابعاد قطعه، افزایش دوام یا ایجاد جزئیات ظریف‌تر استفاده می‌شوند. استفاده از آنها باید زمانی انتخاب شود که مزیت فنی یا اقتصادی مشخصی ایجاد کنند، نه صرفاً به‌عنوان یک عنوان تکنولوژیک.

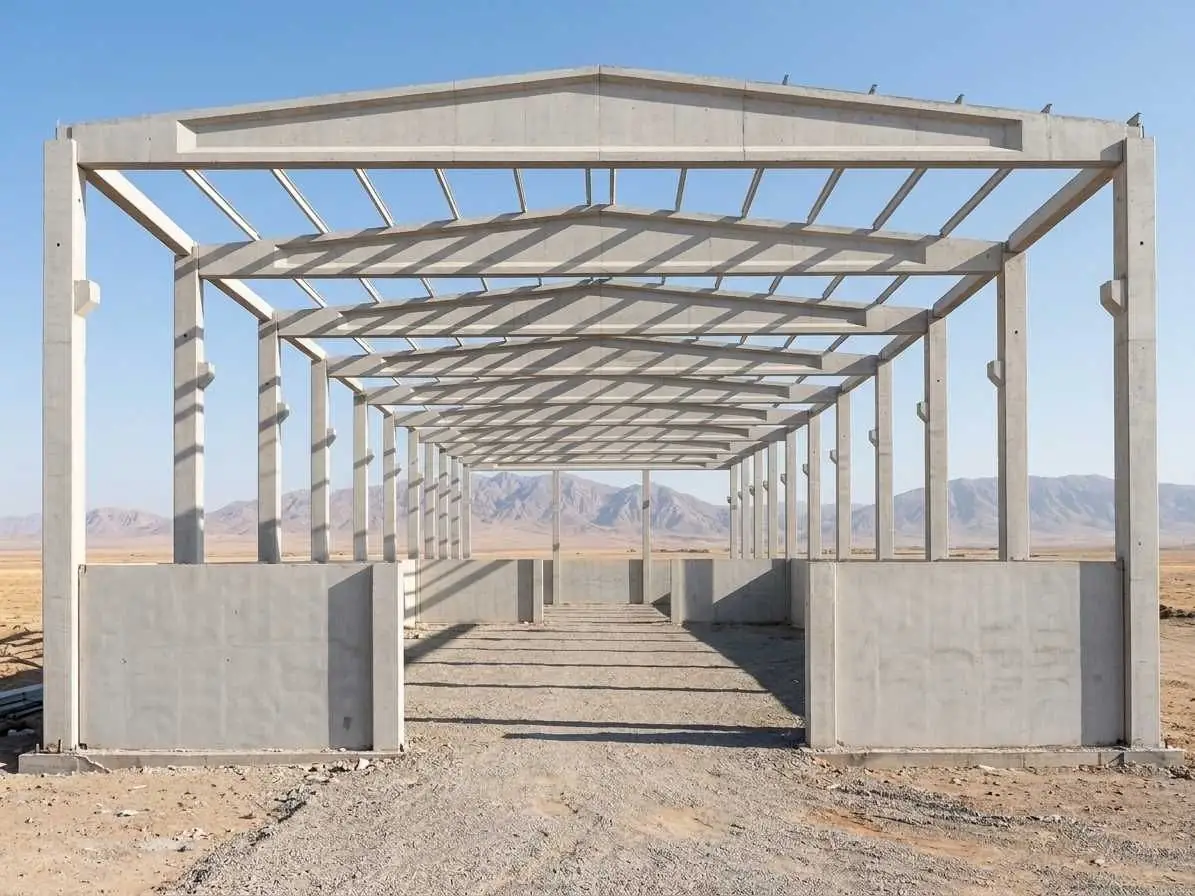

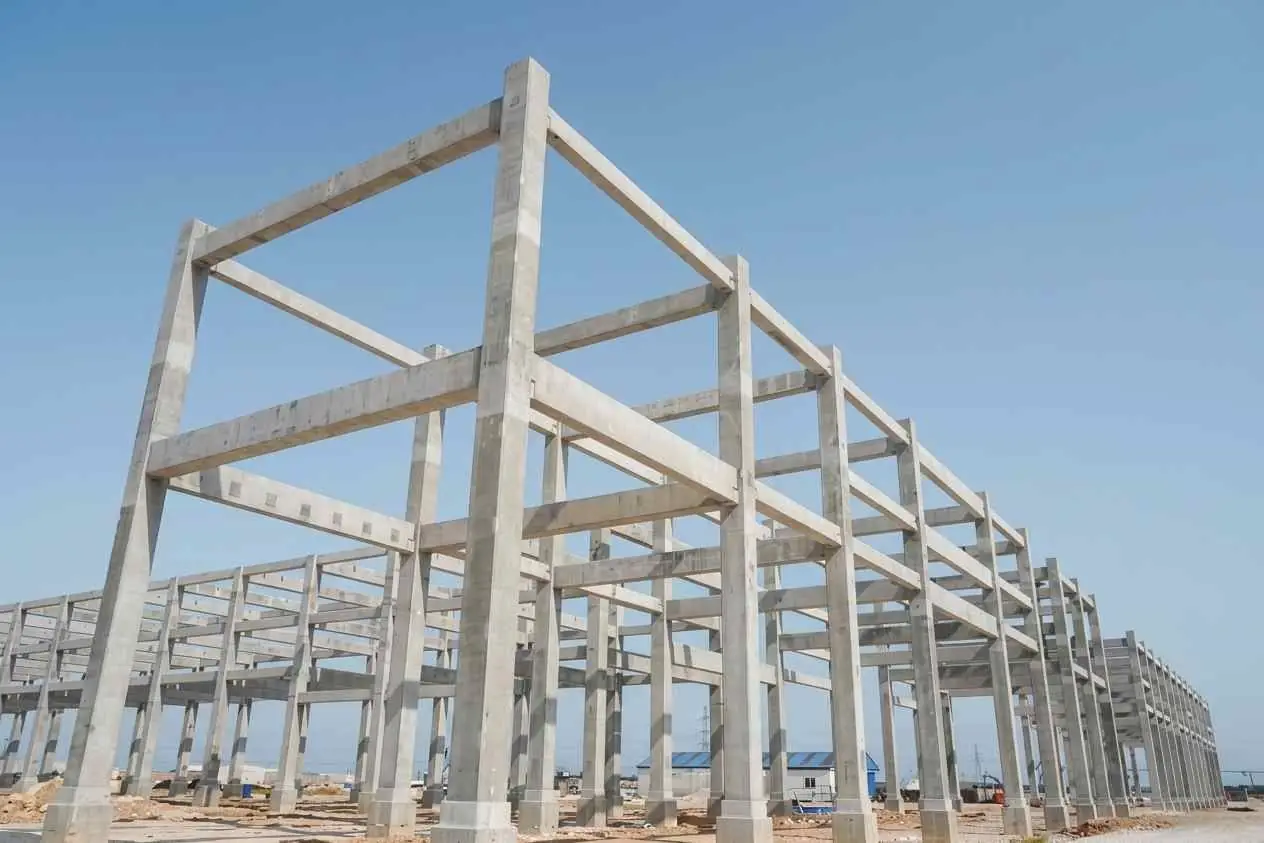

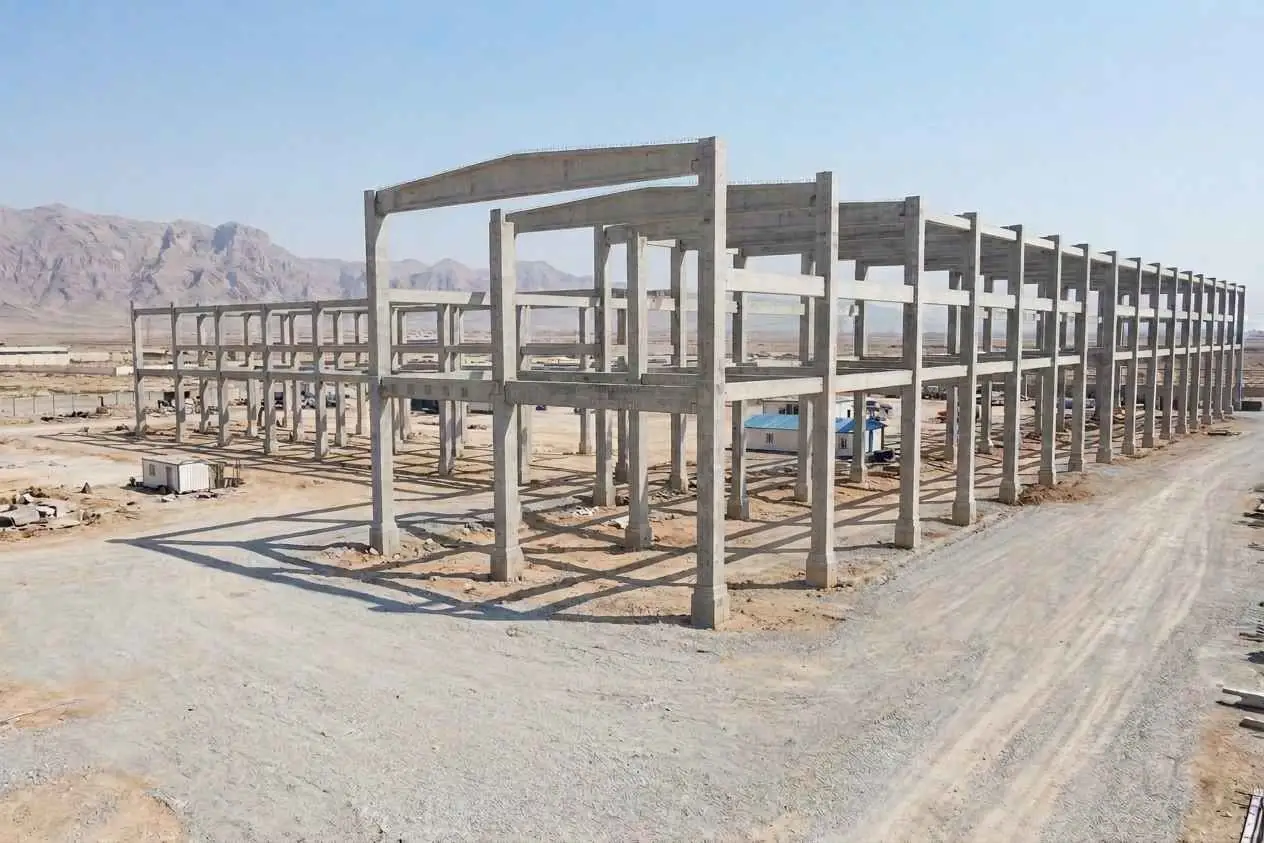

کارخانه‌ها، انبارهای بزرگ، مراکز لجستیک، سالن‌های تولید، ساختمان‌های خدمات صنعتی، نیروگاه‌ها و برخی سازه‌های مربوط به صنایع سنگین می‌توانند از سیستم پیش‌ساخته بهره ببرند. هرچه پروژه تکرار قطعات بیشتری داشته باشد و برنامه زمان‌بندی فشرده‌تر باشد، مزیت صنعتی‌سازی بیشتر دیده می‌شود.

در مقابل، پروژه‌هایی با دسترسی بسیار سخت برای حمل قطعات، قطعات کاملاً منحصربه‌فرد، تغییرات مکرر نقشه در زمان اجرا یا محدودیت شدید برای جرثقیل ممکن است نیاز به سیستم ترکیبی یا روش دیگری داشته باشند. هدف مهندسی این نیست که پیش‌ساخته را به هر پروژه‌ای تحمیل کند؛ هدف انتخاب سیستمی است که برای همان پروژه کم‌ریسک‌تر و اقتصادی‌تر باشد.

در پروژه صنعتی، تولید قطعه زمانی ارزش دارد که با طراحی، فونداسیون، حمل و نصب هماهنگ باشد. بنا آفرین پارس می‌تواند از فاز بررسی و طراحی سیستم تا تولید قطعات، هماهنگی حمل و اجرای آنها در کنار خریدار باشد تا تصمیم‌های مربوط به ابعاد قطعات، اتصالات، ترتیب نصب و شرایط واقعی کارگاه از هم جدا نباشند.

هدف این همکاری، فروش یک قطعه جداگانه نیست؛ بلکه رسیدن به یک سیستم اجرایی قابل ساخت است. در مرحله استعلام، اطلاعاتی مانند کاربری ساختمان، ابعاد سالن، دهانه‌ها، ارتفاع، بار جرثقیل، شرایط زمین، محل پروژه، محدودیت حمل و برنامه زمانی باید بررسی شود تا راهکار و برآورد هزینه بر مبنای پروژه واقعی تهیه شود.
