قطعات پیش‌ساخته هالوکور پیش‌تنیده

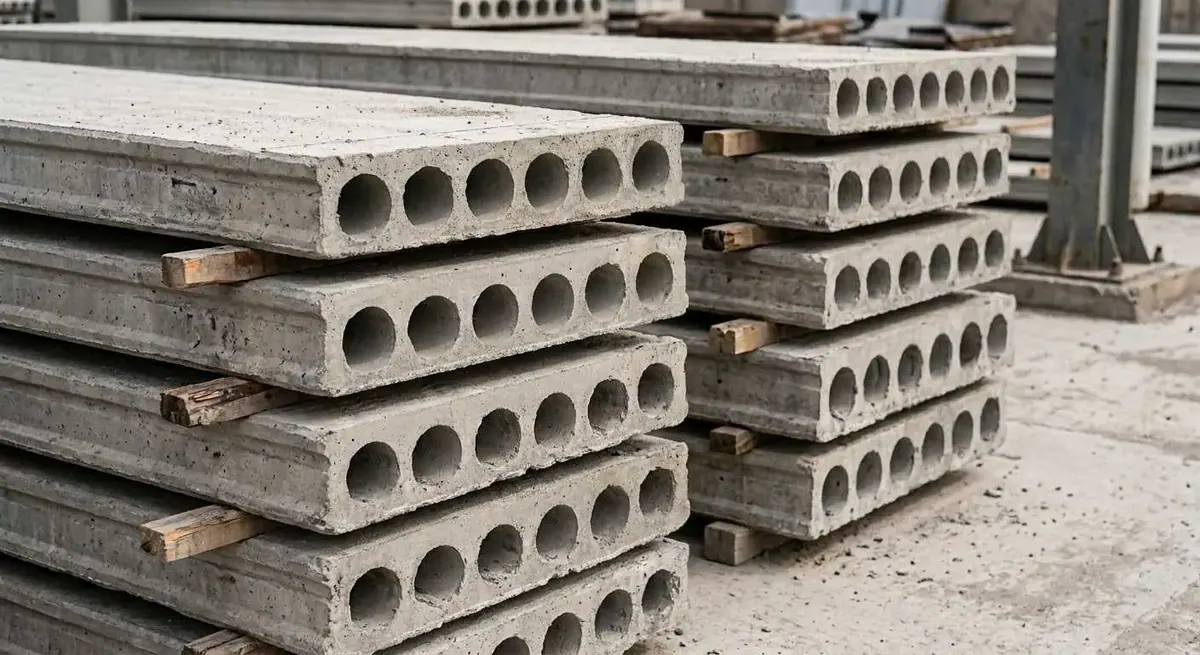

هالوکور پیش‌تنیده یا Prestressed Hollow Core Slab یک دال بتنی پیش‌ساخته و مجوف است که در آن حفره‌های طولی، بخش‌هایی از بتن کم‌اثر در برابر خمش را حذف می‌کنند و فولادهای پیش‌تنیدگی در ناحیه مؤثر مقطع قرار می‌گیرند. نتیجه، قطعه‌ای است که نسبت به دال توپر با ارتفاع مشابه، وزن مرده کمتری دارد و در عین حال برای دهانه‌های نسبتاً بلند مناسب است. در منابع فنی بین‌المللی، هالوکور به‌عنوان یک سیستم کف و سقف صنعتی با قابلیت تولید کارخانه‌ای، نصب سریع و کیفیت تکرارپذیر شناخته می‌شود.

هالوکور را باید با «تیرچه پیش‌تنیده» نیز اشتباه نگرفت. تیرچه پیش‌تنیده یکی از اجزای سیستم تیرچه و بلوک است، در حالی که هالوکور یک پانل دال پیش‌ساخته مجوف است که می‌تواند به‌صورت قطعات عریض در کنار یکدیگر قرار گرفته و بخش عمده ضخامت سازه‌ای سقف را از ابتدا در کارخانه تأمین کند.

منطق هالوکور «حذف بتن در جایی است که نقش سازه‌ای آن نسبت به وزنش کم است». در یک دال توپر، تمام حجم بتن در تمام نقاط به یک اندازه در تحمل خمش مؤثر نیست. ایجاد هسته‌های طولی باعث می‌شود بخش قابل توجهی از حجم بتن حذف شود، بدون آنکه هندسه اصلی مقطع برای تحمل خمش به‌طور متناسب از بین برود. IPHA گزارش می‌کند که در هالوکورهای متداول حدود ۴۰ تا ۵۰ درصد حجم مقطع می‌تواند فضای خالی باشد؛ مقدار دقیق به هندسه مقطع و کارخانه تولیدکننده بستگی دارد.

این کاهش حجم بتن فقط یک صرفه‌جویی در خود قطعه نیست. وزن کمتر دال به معنی نیروی ثقلی کمتر روی تیرها، ستون‌ها و فونداسیون است؛ البته میزان اثر آن باید در مدل سازه و برای پروژه واقعی محاسبه شود. به همین دلیل هالوکور در پروژه‌هایی که تکرار زیاد، دهانه نسبتاً بلند یا محدودیت زمان اجرا دارند، می‌تواند از نظر «هزینه کل سیستم» جذاب‌تر از دال‌های درجا باشد.

از طرف دیگر، فضای خالی هالوکور می‌تواند در طراحی تأسیسات مفید باشد. این حفره‌ها در برخی جزئیات معماری و تأسیساتی می‌توانند برای عبور مسیرهای سبک و هماهنگ‌شده مورد استفاده قرار گیرند؛ اما عبور هر نوع لوله، کابل یا کانال از داخل هسته مجاز فرض نمی‌شود و نباید بدون بررسی مقطع، محل تکیه‌گاه، برش، دیافراگم و جزئیات تولید و اجرا در دال سوراخ‌کاری یا برش انجام شود.

بتن کمتر در هر مترمربع، در صورت ثابت بودن عملکرد سازه‌ای، به معنی مصرف کمتر سیمان، سنگدانه، آب و انرژی مرتبط با تولید و حمل مواد است. این موضوع یکی از دلایل مهم استفاده از هالوکور در رویکردهای ساخت صنعتی و توسعه پایدار است. IPHA هالوکور را از نظر کاهش مواد اولیه و ضایعات، و کاهش اثرات محیط‌زیستی در طول چرخه ساخت، یک سیستم کارآمد معرفی می‌کند.

از این منظر، استفاده از هالوکور می‌تواند علاوه بر کاهش هزینه پروژه، با هدف صنعتی‌سازی ساخت‌وساز و استفاده بهینه‌تر از منابع کشور هم‌راستا باشد: بتن و فولاد دقیق‌تر در کارخانه مصرف می‌شوند، ضایعات کارگاهی کمتر می‌شود و زمان حضور نیروی انسانی و تجهیزات در کارگاه کاهش می‌یابد.

در قطعه پیش‌تنیده، کیفیت فقط با یک آزمایش مقاومت فشاری خلاصه نمی‌شود. نیروی کشش فولاد پیش‌تنیدگی، موقعیت فولاد نسبت به مقطع، ابعاد و تلرانس قطعه، یکنواختی تراکم بتن، مقاومت بتن در زمان انتقال نیروی پیش‌تنیدگی، خیز اولیه، کیفیت سطح و سلامت هسته‌ها نیز اهمیت دارند.

در ضوابط فنی مورد استفاده در ایران برای هالوکور پیش‌تنیده، کنترل نیروی کشش فولاد با جک‌های کالیبره، تولید توسط تیم متخصص، کنترل کیفیت دقیق و محافظت فولاد پیش‌تنیدگی در برابر خوردگی مورد تأکید قرار گرفته است. بنابراین مزیت اصلی تولید کارخانه‌ای زمانی به دست می‌آید که تجهیزات اندازه‌گیری، ثبت اطلاعات تولید و کنترل محصول واقعاً در فرآیند کارخانه وجود داشته باشد.

برای سفارش پروژه‌ای، کنترل ابعاد برش‌خورده، زاویه انتها، موقعیت تکیه‌گاه و بازشوها باید پیش از تولید نهایی مشخص شود. تغییر دادن هالوکور با سوراخ‌کاری یا برش خودسرانه پس از تولید می‌تواند فولادهای پیش‌تنیدگی و مسیر انتقال نیرو را تحت تأثیر قرار دهد.

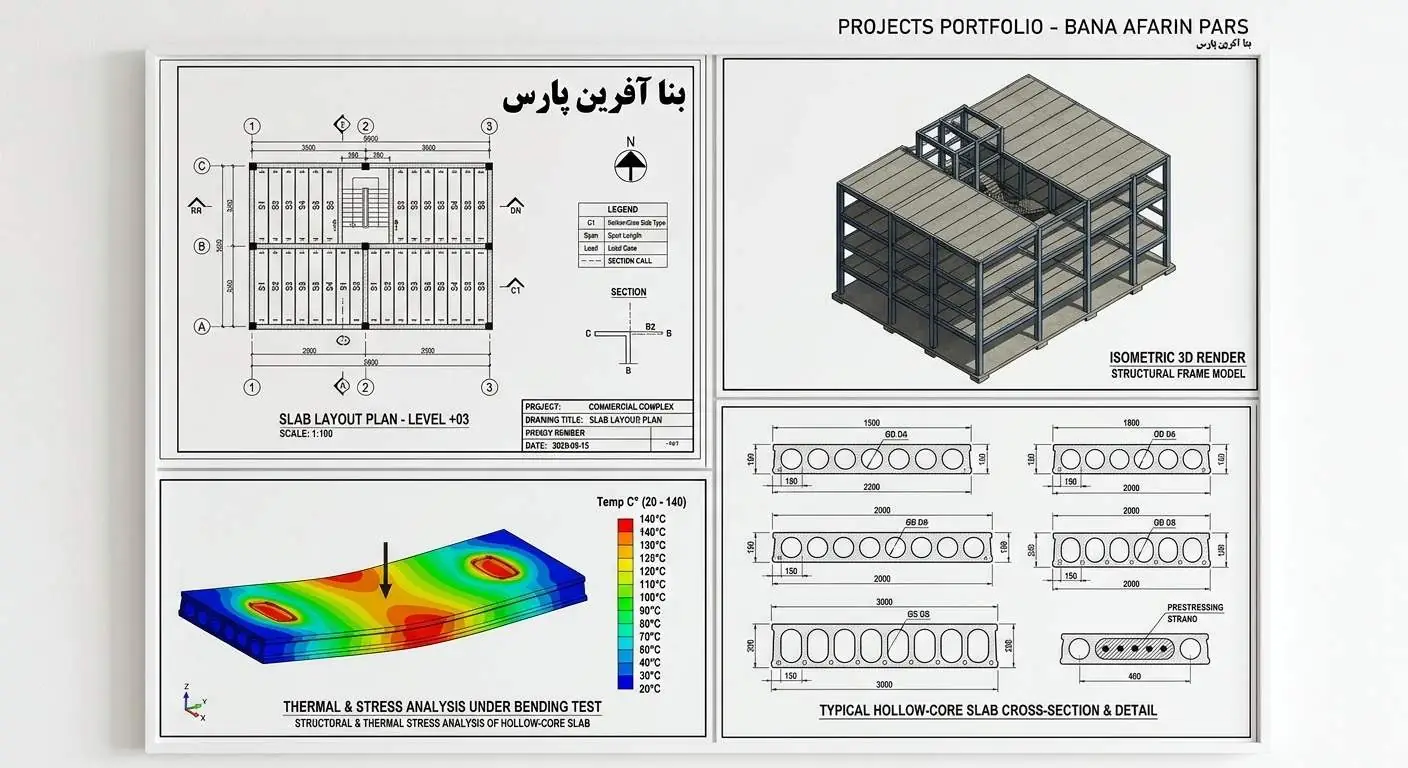

یک عدد ثابت برای «هالوکور استاندارد» وجود ندارد. در بازار جهانی مقاطع متداول با عرض حدود ۱۲۰ سانتی‌متر و ضخامت‌هایی مانند ۱۵، ۲۰، ۲۵ و ۳۰ سانتی‌متر بسیار رایج‌اند؛ اما محصول مناسب هر پروژه باید از روی دهانه، بارهای مرده و زنده، شرایط تکیه‌گاه، الزامات لرزه‌ای، خیز و محدودیت حمل انتخاب شود.

در خط تولید بنا آفرین پارس، به دلیل وجود مدول‌های مختلف، امکان تولید مقاطع با ابعاد و آرایش متفاوت هسته‌ها وجود دارد. شکل و تعداد هسته‌ها باید به گونه‌ای انتخاب شود که ضمن تأمین عملکرد سازه‌ای، ضخامت پوسته‌ها و جان‌های بتنی لازم حفظ شود.

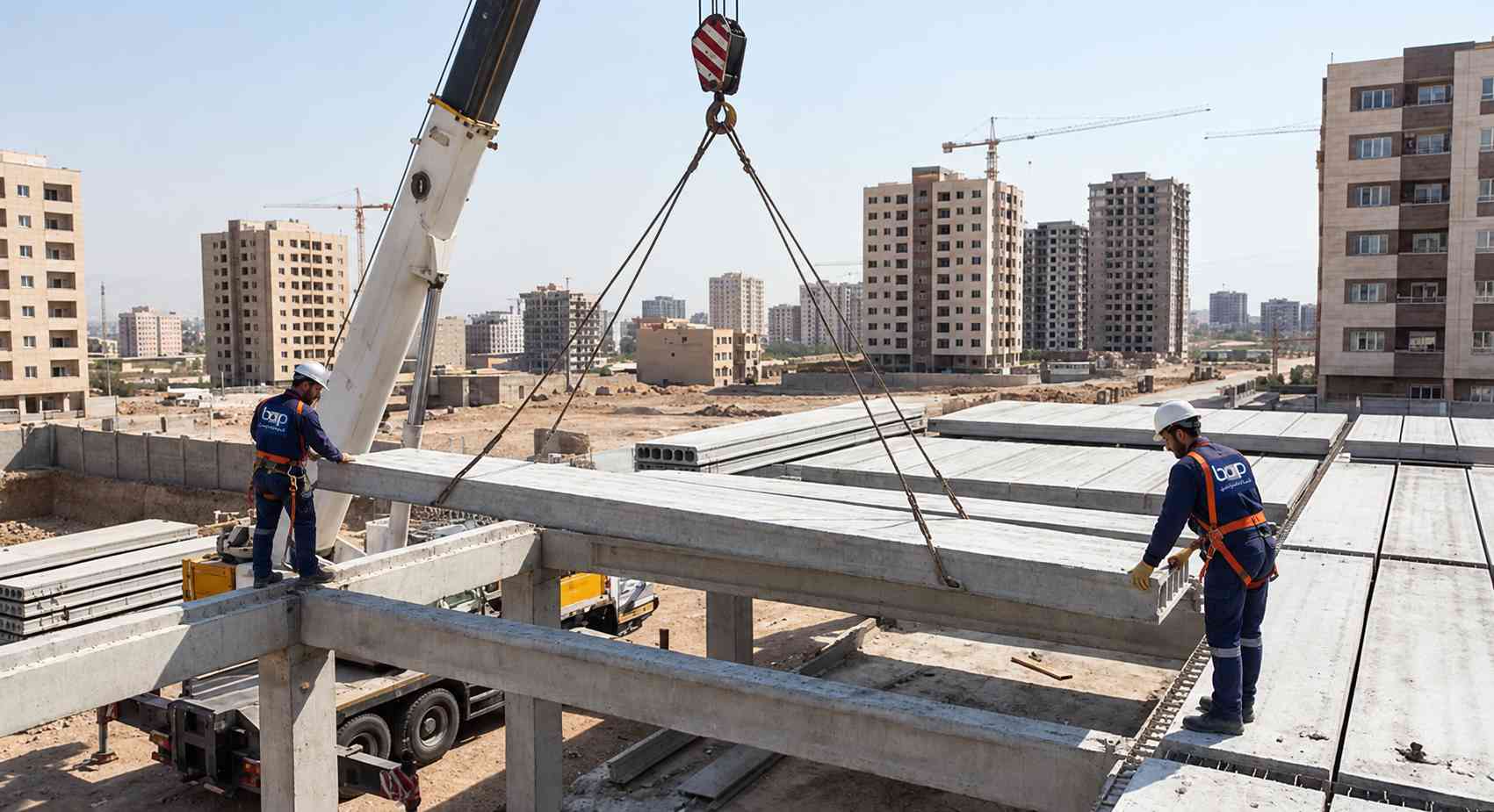

طول نیز بر اساس نقشه اجرایی، دهانه و جزئیات تکیه‌گاه تعیین می‌شود. طول حمل‌پذیر قطعه لزوماً با بیشترین طول قابل تولید یکی نیست؛ مسیر حمل، ظرفیت تریلی، شعاع گردش، وزن قطعه، ظرفیت جرثقیل و شرایط ورود به پروژه باید هم‌زمان بررسی شوند.

 بارگذاری پروژه باید با ضوابط مبحث ششم مقررات ملی ساختمان و الزامات لرزه‌ای استاندارد ۲۸۰۰ ایران هماهنگ شود و طراحی اعضای بتن مسلح و جزئیات لازم با ضوابط مبحث نهم و آیین‌نامه‌های مرتبط با بتن پیش‌تنیده کنترل شود. دیوار ترکیبی Combocast — که بنا آفرین پارس تنها نماینده تولید آن در ایران است — ستون و پانل را در یک قطعه یکپارچه و پیوسته تولید می‌کند.

در ضوابط فنی منتشرشده برای هالوکور، برای بازشوهای سقف محدودیت‌هایی نسبت به طول و عرض پانل مطرح شده و در پلان‌های نامنظم یا بازشوهای بزرگ‌تر، راهکارهای تقویتی مانند بتن رویه با ضخامت مشخص مورد توجه قرار گرفته است. اندازه و جزئیات نهایی باید توسط طراح سازه پروژه تعیین شود. همچنین یکپارچگی سقف، کلاف‌های پیرامونی، اتصال پانل‌ها به یکدیگر و انتقال نیروهای دیافراگمی باید در طراحی دیده شود.

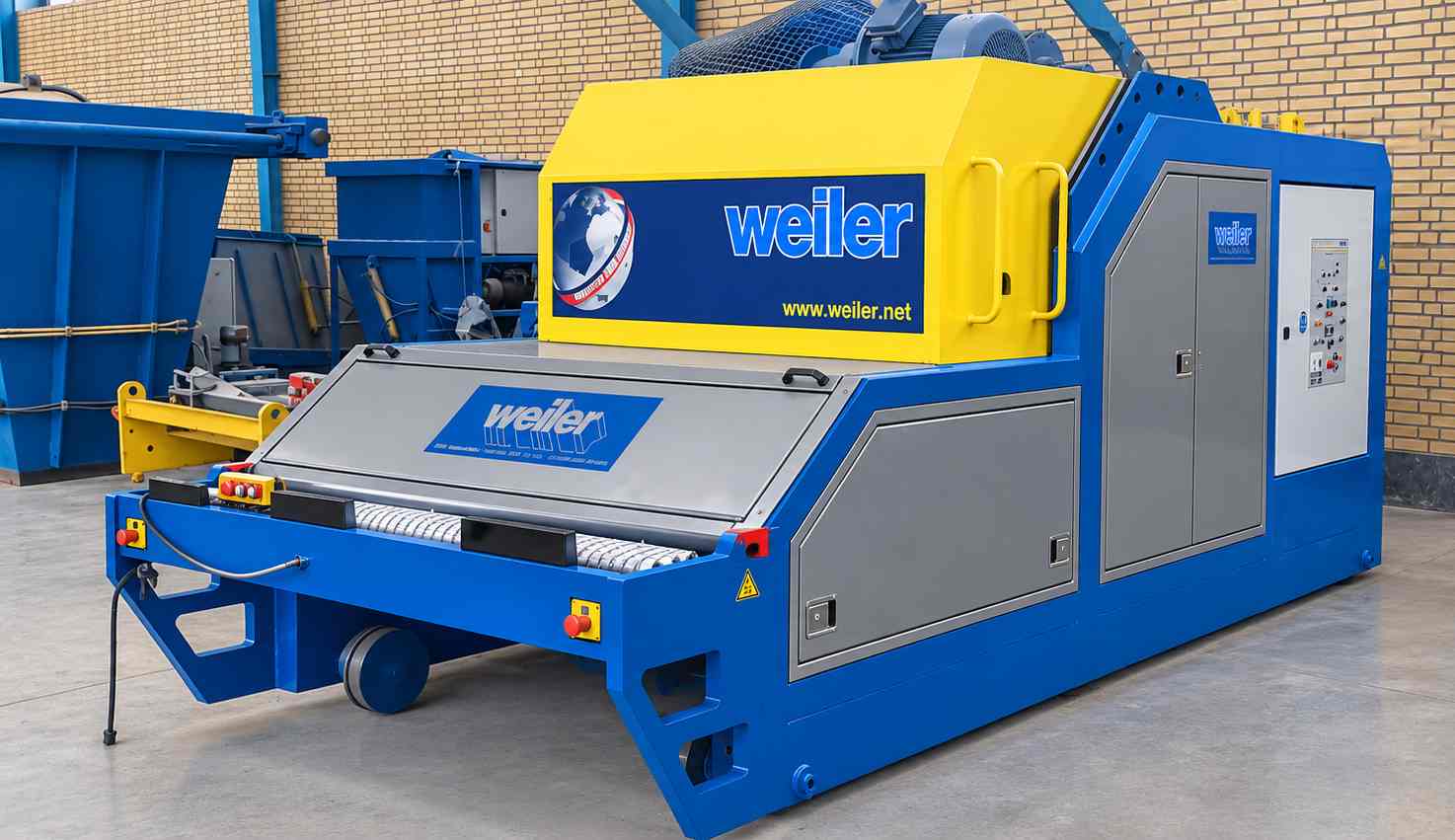

بنا آفرین پارس هالوکور پیش‌تنیده را با استفاده از دستگاه‌های مجهز و تمام‌اتوماتیک شرکت آلمانی Weiler تولید می‌کند. Weiler از تولیدکنندگان شناخته‌شده تجهیزات کارخانه‌های قطعات بتنی پیش‌ساخته و پیش‌تنیده است و فناوری اکستروژن آن برای تولید هالوکور روی بسترهای ریلی و با بتن کم‌اسلامپ/خشک طراحی شده است.

تکرارپذیری فرآیند اکستروژن، کنترل تراکم، امکان استفاده از مدول‌های مختلف شکل‌دهی و هماهنگی خط تولید با تجهیزات کشش و برش است. Weiler در مستندات فنی خود برای خانواده اکسترودرهای هالوکور، ارتفاع‌های مختلف، درصد فضای خالی تا ۵۰ درصد و سیستم‌های تراکم قابل تنظیم را معرفی کرده است.

در بنا آفرین پارس، این فناوری در کنار تیم متخصص تولید و کنترل کیفیت به کار گرفته می‌شود تا قطعات بر اساس نقشه و نیاز پروژه تولید شوند. وجود مدول‌های مختلف، امکان سفارش مقاطع متفاوت از نظر ابعاد و تعداد هسته‌ها را فراهم می‌کند و اره تمام‌اتوماتیک نیز امکان آماده‌سازی طول و زاویه موردنیاز پروژه را بعد از رسیدن قطعه به شرایط لازم فراهم می‌کند.

قیمت هالوکور پیش‌تنیده تابع ضخامت و مقطع، مقدار فولاد پیش‌تنیدگی، طول قطعه، تعداد قطعات، نوع برش، حجم سفارش، فاصله کارخانه تا پروژه و هزینه حمل و نصب است. در پروژه‌هایی که تیراژ بالا دارند، تولید پیوسته روی بسترهای کارخانه‌ای می‌تواند هزینه واحد را نسبت به سفارش‌های خرد کاهش دهد.

یک مقایسه اقتصادی درست باید هالوکور را با «کل سیستم سقف» مقایسه کند؛ یعنی علاوه بر قیمت دال، بتن رویه در صورت نیاز، آرماتورهای تکمیلی، تیرهای تکیه‌گاهی، اتصالات، جرثقیل، حمل، قالب‌بندی و نیروی اجرایی نیز لحاظ شوند. اگر فقط قیمت خرید قطعه با قیمت بتن یک دال درجا مقایسه شود، نتیجه اقتصادی قابل اتکا نخواهد بود.
