جانپناه بتنی مسلح پیشساخته بنا آفرین پارس، سازه‌ای حفاظتی، فشرده و ماژولار است که از قطعات بتن‌آرمه کارخانه‌ای تشکیل می‌شود و پس از حمل در محل پروژه مونتاژ می‌گردد. هدف آن حفاظت نسبی و واکنش سریع افراد در شرایط بحرانی است؛ نه اقامت طولانی‌مدت مانند یک پناهگاه کامل.
مشخصات فنی
درباره جانپناه بتنی پیشساخته
جانپناه با پناهگاه اقامت طولانی یا یک اتاق امن چندمنظوره یکسان نیست. این محصول یک سازه فشرده و مقاوم برای حفاظت نسبی افراد در دقایق بحرانی است که پیش از حادثه در محل مستقر می‌شود. مبحث ۲۱ نیز برای جان‌پناه‌های فضای باز بر فرم نرم و منحنی و مقاومت سازه در برابر موج انفجار تأکید دارد.
در راهکار بنا آفرین پارس، بخش اصلی عملیات شامل قالب‌بندی، آرماتورگذاری، بتن‌ریزی، تراکم و کیورینگ در کارخانه انجام می‌شود و در سایت، عملیات به بستر‌سازی، حمل و استقرار قطعات، اتصال، آب‌بندی و در صورت نیاز خاکریزی محدود می‌گردد.
مزیت‌های اصلی جانپناه ماژولار
فرآیند تولید و نصب
جانپناه بتنی مسلح ماژولار؛ محصولی برای لحظه‌های حساس

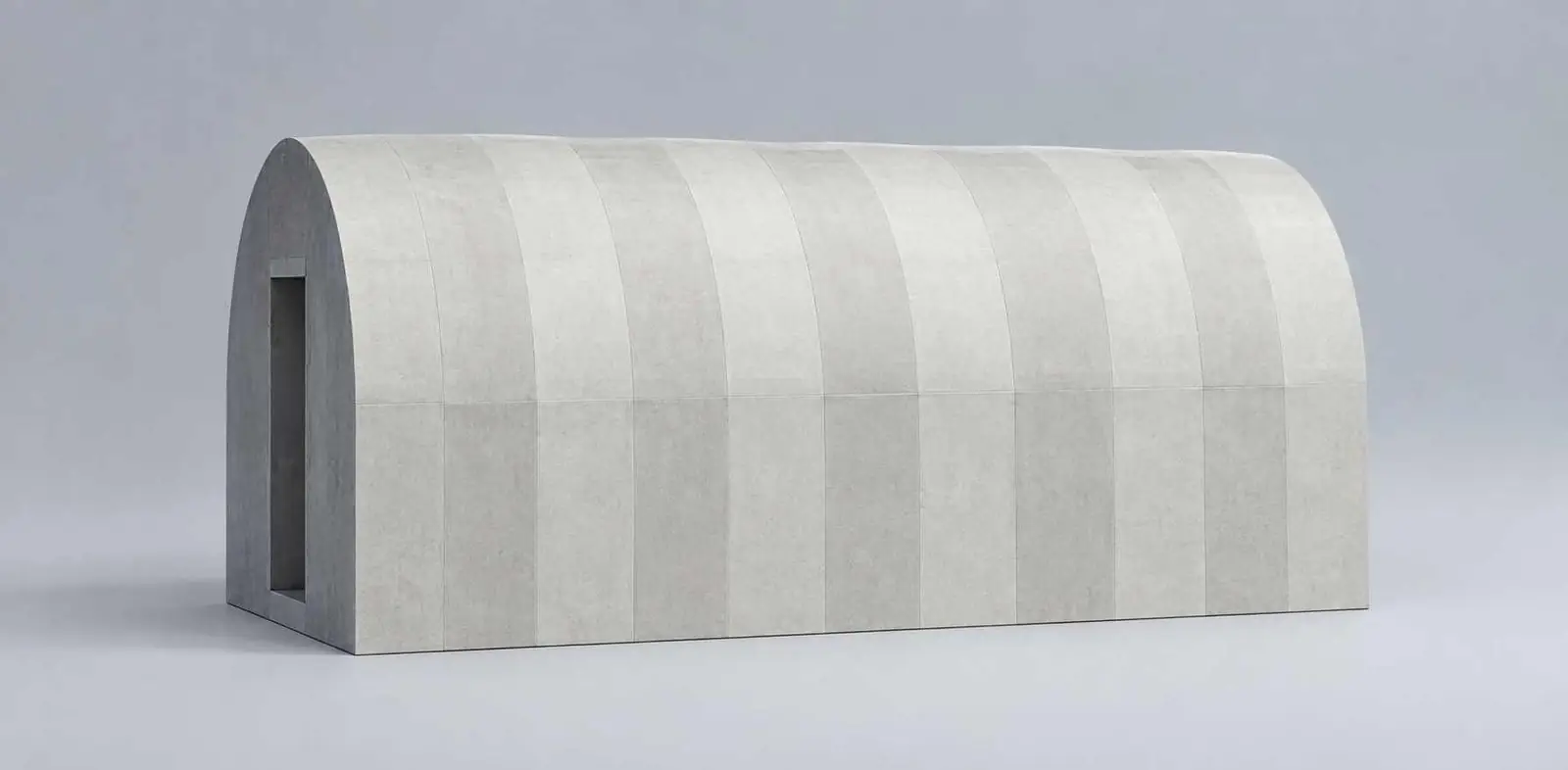

جانپناه بنا آفرین پارس یک سازه بتن‌آرمه چندقطعه‌ای با هندسه قوسی است. هر مجموعه می‌تواند از یک رینگ ابتدایی، رینگ انتهایی و قطعات میانی تشکیل شود. قطعات در کارخانه ساخته و پس از حمل، در محل پروژه کنار هم قرار می‌گیرند. این تقسیم‌بندی، به‌جای انتقال یک حجم بسیار بزرگ و یکپارچه، امکان برنامه‌ریزی حمل و نصب مرحله‌ای را فراهم می‌کند.
فرم قوسی برای این محصول فقط یک انتخاب ظاهری نیست. مبحث ۲۱ برای جان‌پناه‌های فضای باز فرم نرم و منحنی و مقاومت در برابر موج انفجار را مطرح می‌کند. با این حال، عملکرد واقعی فقط به شکل وابسته نیست و باید ضخامت، آرماتور، بتن، اتصالات، بستر، خاک پیرامون و ورودی به‌صورت یک سیستم واحد طراحی شوند.
بدنه: بتن مسلح کارخانه‌ای با طرح اختلاط و کیورینگ کنترل‌شده.
آرماتور: شبکه میلگرد و مش زیگزاگ یا آرایش تعیین‌شده در نقشه سازه.
اتصال: انتقال نیرو، قفل‌شدن قطعات و آب‌بندی درزها باید در طراحی دیده شود.
ورودی: امکان پیش‌بینی درب فولادی حفاظتی و دیوار پوششی قوسی در جلوی ورودی.
مشخصات ابعادی جانپناه بنا آفرین پارس
مشخصات زیر برای این راهکار اعلام شده و جزئیات سازه‌ای هر سفارش باید با بارگذاری، محل نصب و نقشه اجرایی پروژه کنترل شود.
| پارامتر | مشخصات |
|---|---|
| ابعاد بیرونی | ارتفاع کل ۲۹۰ سانتی‌متر؛ عرض کل ۲۷۰ سانتی‌متر |
| فضای مفید داخلی | ارتفاع مفید ۲۴۰ سانتی‌متر؛ عرض مفید ۲۱۰ سانتی‌متر |
| درب ورودی | ارتفاع ۱۹۰ سانتی‌متر؛ عرض ۹۰ سانتی‌متر |
| تقویت | میلگرد به‌همراه شبکه مش زیگزاک و جزئیات آرماتوری مطابق طراحی |
| استقرار | روکار، نیمه‌دفن یا تمام‌دفن، با توجه به شرایط پروژه |
ضخامت قطعات، قطر و فاصله میلگردها، جزئیات اتصال و ظرفیت باربری از مشخصات ثابت تبلیغاتی نیستند و باید بر اساس طراحی پروژه تعیین شوند.
جانپناه یا پناهگاه؟ تفاوتی که هنگام خرید مهم است
جانپناه برای حفاظت نسبی و واکنش سریع در یک بازه کوتاه طراحی می‌شود؛ پناهگاه می‌تواند برای ماندگاری طولانی‌تر افراد، تهویه، انرژی، آب، خروج اضطراری و خدمات پشتیبان طراحی شود. بنابراین این محصول را نباید بدون طراحی تکمیلی، جایگزین یک پناهگاه کامل دانست.
| شاخص | جانپناه بتنی ماژولار | پناهگاه کامل |
|---|---|---|
| هدف | حفاظت سریع و نسبی افراد در شرایط بحرانی | حفاظت و امکان ماندگاری طولانی‌تر با زیرساخت بیشتر |
| ساخت | قطعات کارخانه‌ای و مونتاژ سریع | سامانه کامل سازه، معماری و تأسیسات |
| استقرار | روکار، نیمه‌دفن یا تمام‌دفن | وابسته به طرح پناهگاه و الزامات تأسیسات |
| کاربرد | سایت‌های صنعتی، نظامی، نفت و گاز، کارگاه و مسکونی | پروژه‌هایی با نیاز به حفاظت و اقامت اضطراری گسترده‌تر |
چرا آرماتوربندی در جانپناه مهم‌تر از «فقط بتن قوی» است؟
در بتن‌آرمه، بتن ظرفیت فشاری و میلگرد بخش مهمی از ظرفیت کششی و شکل‌پذیری را تأمین می‌کند. برای بارهای غیرعادی مانند ضربه و موج فشار، باید علاوه بر مقاومت بتن، آرایش میلگرد، پوشش بتن، طول مهاری، وصله‌ها، جزئیات اطراف بازشو و اتصال قطعات بررسی شود.
در تولید صنعتی، قالب اختصاصی و تکرارپذیری فرآیند امکان کنترل بهتر شکل قطعه و آرماتورگذاری را فراهم می‌کند. در اجرای درجا، همین عملیات به شرایط کارگاه، نیروی اجرایی، قالب‌بندی، بتن‌ریزی و عمل‌آوری محل وابسته است.

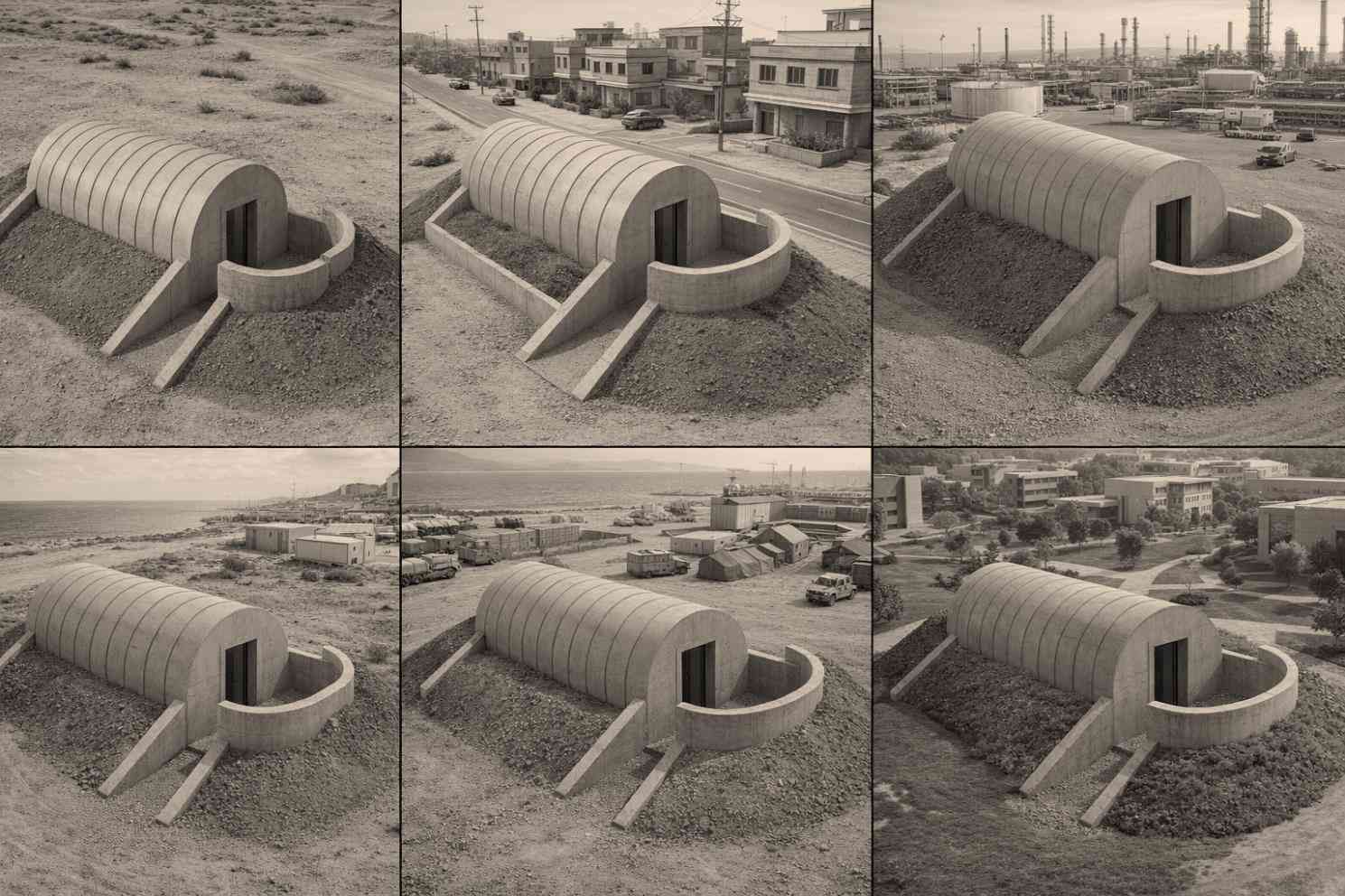

سه روش استقرار؛ روکار، نیمه‌دفن و تمام‌دفن
روکار
کمترین عملیات خاکی و مناسب برای پروژه‌هایی که دسترسی سریع اهمیت دارد.
نیمه‌دفن
تعادل میان سرعت نصب و استفاده از پوشش خاک؛ زهکشی و مهار خاک باید طراحی شود.
تمام‌دفن
برای پنهان‌سازی و استفاده از خاک پیرامون؛ فشار خاک و آب زیرزمینی باید محاسبه شود.
در حالت دفنی، خاک بار جدیدی به سازه وارد می‌کند. بستر‌سازی، زهکشی، آب‌بندی درزها، کنترل آب زیرزمینی و روش خاکریزی باید هم‌زمان با طراحی سازه دیده شوند.
پیشساخته در برابر بتن‌ریزی سنتی درجا
مزیت پیش‌ساختگی فقط سرعت نیست؛ انتقال قالب‌بندی، آرماتورگذاری و کیورینگ به کارخانه، تکرارپذیری تولید و هم‌زمانی تولید با آماده‌سازی زمین، حجم عملیات سایت را کاهش می‌دهد.
| مرحله | روش سنتی درجا | پیشساخته ماژولار |
|---|---|---|
| قالب و آرماتور | در محل پروژه | در کارخانه و طبق قالب و نقشه |
| بتن‌ریزی و کیورینگ | وابسته به شرایط کارگاه و زمان عمل‌آوری | در محیط کنترل‌شده کارخانه |
| هم‌زمانی | بخش زیادی از عملیات در سایت | تولید قطعات هم‌زمان با آماده‌سازی سایت |
| نصب | پس از تکمیل بدنه درجا | مونتاژ قطعات، اتصال و آب‌بندی |
برآورد اجرایی ارائه‌شده برای این محصول، زمان اجرای کامل روش سنتی را بسته به پروژه حدود ۳۰ تا ۵۰ روز می‌داند؛ در پیشساخته، زمان سایت به آماده‌سازی، حمل، جرثقیل و نصب قطعات محدودتر می‌شود. این بازه قطعی و عمومی نیست و شرایط زمین، دفن، دسترسی، تعداد قطعات و برنامه پروژه تعیین‌کننده است.
ظرفیت تولید کارخانه
بنا آفرین پارس برای جانپناه از قالب‌های باتری اختصاصی و سیستم کیورینگ بخار استفاده می‌کند. ظرفیت اعلام‌شده برای این محصول یک جانپناه کامل در روز است و با برنامه‌ریزی تولید قابلیت افزایش دارد. این ظرفیت برای پروژه‌های چندتایی اهمیت دارد، زیرا تولید و آماده‌سازی سایت می‌توانند به‌صورت مرحله‌ای هم‌زمان پیش بروند.
چه چیزهایی باید در طراحی حفاظتی کنترل شود؟
- فشار و مدت بارگذاری مورد انتظار و فاصله تا منبع خطر
- هندسه و مسیر انتقال نیرو در سقف، دیوار و کف
- ضخامت و آرماتورگذاری و جزئیات اطراف بازشوها
- اتصال قطعات ماژولار به یکدیگر و به بستر
- رفتار در برابر آوار ثانویه و جداشدگی بتن
- درب، قاب، آب‌بندی و مسیر خروج اضطراری در صورت نیاز
- خاک، فشار جانبی، آب زیرزمینی و فونداسیون
- تهویه و کنترل دود و گردوغبار در صورت تعریف برای پروژه
مبحث ۲۱، بار طراحی فضای امن را بر مبنای اثرات انفجار و آتش تعیین می‌کند و استفاده از بتن مسلح برای دیوار، سقف و کف را تا حد امکان مطرح می‌کند. در جانپناه سفارشی، ضخامت و مقدار آرماتور باید از طراحی پروژه به دست آید، نه یک عدد ثابت برای همه شرایط.
ورودی و دیوار پوششی قوسی
بازشو یکی از نقاط حساس هر سازه حفاظتی است. در مشخصات این جانپناه، ورودی حدود ۱۹۰×۹۰ سانتی‌متر در نظر گرفته شده و امکان نصب درب فولادی حفاظتی و ایجاد دیوار پوششی قوسی در جلوی ورودی وجود دارد. نوع و مقاومت نهایی درب، قاب و یراق‌آلات باید با بار طراحی پروژه تعیین شود.
مبحث ۲۱ برای فضای امن ساختمانی نیز بر درب مقاوم و بازشوی رو به بیرون تأکید دارد. در یک جانپناه مستقل، جزئیات نهایی باید متناسب با سناریوی خطر و طراحی سازه انتخاب شود.
کاربردهای جانپناه بتنی پیشساخته
سایت‌های صنعتی
محل استقرار سریع کارکنان در نقاط حساس کارخانه و کارگاه.
نفت، گاز و پتروشیمی
برای سایت‌هایی که تجهیزات فرایندی یا مواد پرخطر دارند.
نظامی و حفاظتی
سازه فشرده و آماده برای نقاط مختلف یک محوطه.
معادن و زیرساخت
مناسب پروژه‌های دور از شهر با ارزش بالای سرعت اجرا.
کارگاه و پروژه عمرانی
کاهش عملیات ساخت بدنه در محل پروژه.
خانه و مجتمع مسکونی
برای پروژه‌هایی که محل حفاظت مستقل نیاز دارند، با طراحی هماهنگ با مقررات ساختمان.
آیین‌نامه‌های ایرانی مرتبط
برای این محصول یک استاندارد واحد که همه جزئیات جانپناه پیشساخته را تعیین کند وجود ندارد؛ طراحی باید چند مرجع را هم‌زمان در نظر بگیرد.
- مبحث ۲۱: جانپناه، فضای امن، جانمایی، بار انفجار، مصالح، بازشو و تأسیسات حفاظتی.
- مبحث ۹: بتن‌آرمه، آرماتور، دیوار، اتصال، مهار و شالوده.
- مبحث ۱۱ ویرایش ۱۴۰۰: صنعتی‌سازی و الزامات ساختمان‌های بتنی پیشساخته، مدارک، اجرا و رواداری.
- استاندارد ۲۸۰۰: الزامات طراحی لرزه‌ای مرتبط، در صورت مشمول بودن پروژه.
قیمت خرید اتاق امن (جانپناه) چگونه مقایسه شود؟
مقایسه درست، قیمت بتن را با قیمت بتن مقایسه نمی‌کند؛ بلکه هزینه کل تحویل و نصب را می‌سنجد: قالب، میلگرد، بتن، نیروی اجرایی، کنترل کیفیت، مدت اشغال کارگاه، حمل، جرثقیل، بستر، آب‌بندی و خاکریزی.
- تعداد و ابعاد جانپناه
- نوع استقرار و مقدار عملیات خاکی
- فاصله کارخانه تا پروژه
- دسترسی جرثقیل و مسیر حمل
- درب و دیوار پوششی
- جزئیات اتصال و آب‌بندی
- خاک و آب زیرزمینی
- سطح حفاظت و طراحی اختصاصی
بنا آفرین پارس؛ تولید صنعتی جانپناه بتنی
شرکت تولیدی ساختمانی بنا آفرین پارس با تمرکز بر طراحی، تولید صنعتی، حمل و نصب دیوارهای پیشساخته و سازه‌های حفاظتی بتنی، این محصول را در کارخانه واقع در شهرک شیمیایی رازی، شهرضا، استان اصفهان تولید می‌کند. مجموعه دارای ماشین‌آلات صنعتی، ناوگان حمل‌ونقل تخصصی و قالب‌های اختصاصی است و تجربه اجرای پروژه‌های دولتی، صنعتی، نفت و گاز، نظامی و زیرساختی را دارد.
برای این جانپناه، قالب‌های باتری اختصاصی و کیورینگ بخار، تولید تکرارپذیر قطعات را ممکن می‌کنند. تولید، حمل و نصب می‌تواند به‌صورت یک زنجیره واحد برنامه‌ریزی شود و در پروژه‌های حساس، امکان تحویل قطعات برای نصب توسط خریدار نیز با هماهنگی فنی قابل بررسی است.
این مجموعه همچنین دارای گواهینامه‌های ISO 9001، ISO 14001، ISO 45001 و HSE-MS است که در کنار فرآیندهای تولید و کنترل داخلی، بخشی از چارچوب مدیریتی مجموعه را تشکیل می‌دهند.
برای خرید چه اطلاعاتی ارسال کنیم؟
- تعداد و ظرفیت تقریبی جان‌پناه‌ها
- محل پروژه و فاصله تقریبی تا شهرضا
- روکار، نیمه‌دفن یا تمام‌دفن بودن
- محدودیت‌های زمین و دسترسی جرثقیل
- کاربری سایت و سناریوی خطر موردنظر
- نیاز به درب حفاظتی، دیوار پوششی یا تهویه
- اطلاعات خاک و آب زیرزمینی، در صورت وجود
- زمان موردنظر برای تولید و نصب
پس از دریافت این اطلاعات، تعداد قطعات، روش استقرار، حمل، نصب و قیمت بر اساس مشخصات واقعی پروژه بررسی می‌شود.
سؤالات متداول خرید اتاق امن (جانپناه)
آیا این محصول پناهگاه کامل است؟+
خیر. این محصول جانپناه بتنی مسلح و ماژولار برای حفاظت نسبی و واکنش سریع است؛ پناهگاه با اقامت طولانی و تأسیسات کامل، پروژه متفاوتی است.
جانپناه از چه قطعاتی تشکیل می‌شود؟+

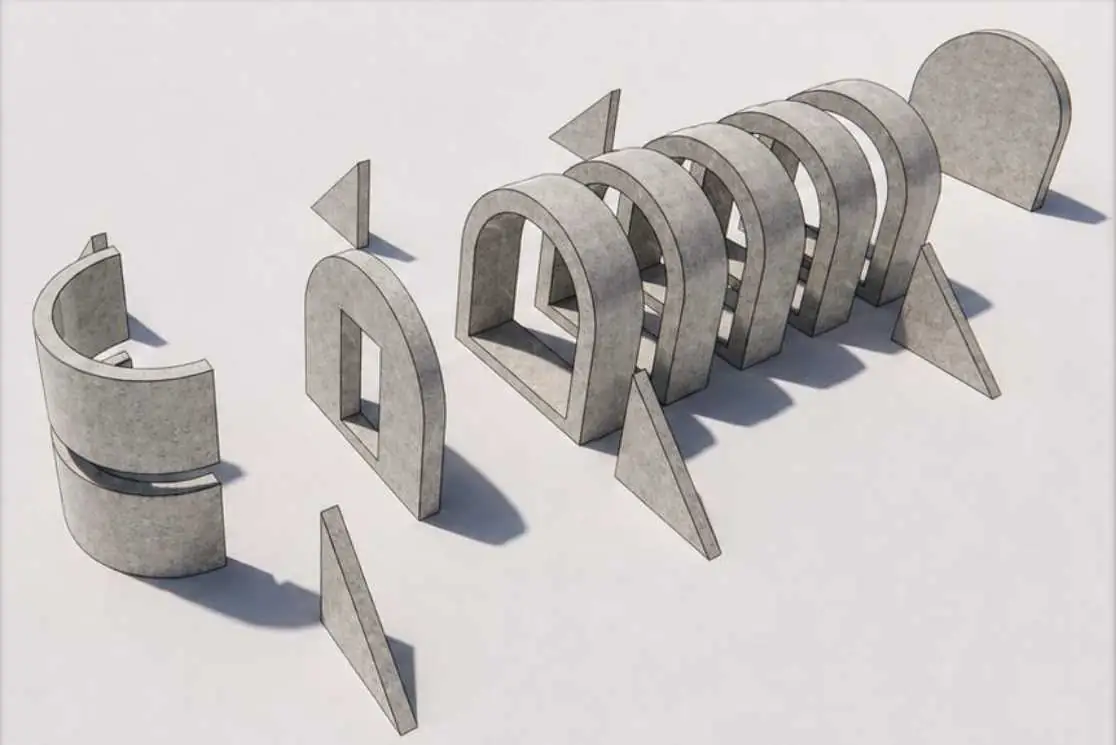

رینگ ابتدایی، قطعات میانی، رینگ انتهایی و دیوار ورودی اجزای اصلی هستند و در صورت نیاز دیوار پوششی و المان‌های مهار خاک نیز اضافه می‌شوند.
آیا امکان دفن جانپناه وجود دارد؟+
بله؛ روکار، نیمه‌دفن و تمام‌دفن قابل بررسی است و در حالت دفنی، خاک، آب زیرزمینی، زهکشی و فشار جانبی باید طراحی شود.
آیا آرماتوربندی برای همه پروژه‌ها یکسان است؟+
خیر. مقدار و آرایش میلگرد به هندسه، بازشوها، بارهای طراحی، سطح حفاظت و اتصالات وابسته است و در نقشه سازه تعیین می‌شود.
مزیت پیشساخته نسبت به ساخت درجا چیست؟+
قالب و آرماتورگذاری در کارخانه انجام می‌شود، کیورینگ کنترل‌شده است، تولید با آماده‌سازی سایت هم‌زمان می‌شود و عملیات اصلی کارگاه به مونتاژ و نصب محدودتر می‌گردد.
قیمت خرید اتاق امن (جانپناه) چگونه محاسبه می‌شود؟+
بر اساس تعداد، ابعاد، سطح حفاظت، نوع استقرار، قطعات، درب، دیوار پوششی، حمل، جرثقیل، بستر و شرایط پروژه.
