دیوارهای پیشساخته بتنی
دیوار پیشساخته ترکیبی Combocast — محصول انحصاری بنا آفرین پارس با فناوری شرکت AFTEC.
مشخصات فنی
12 تا ۱۵ سانتی متر
درباره این محصول
دیوار سنتی (H-Panel) رایج‌ترین نوع دیوار پیشساخته کشور است. فونداسیون به‌صورت منفرد و پیشساخته اجرا می‌شود، ستون‌ها با مقطع H در گلدانی فونداسیون قرار می‌گیرند و پس از بتن‌ریزی حدفاصل، پانل‌ها به‌صورت کشویی توسط جرثقیل بین ستون‌ها نصب می‌شوند. دیوار ترکیبی Combocast — که بنا آفرین پارس تنها نماینده تولید آن در ایران است — ستون و پانل را در یک قطعه یکپارچه و پیوسته تولید می‌کند.
همچنین در این کارخانه بتن‌ریزی با تکنولوژی Battery Mold و به‌صورت ایستاده انجام می‌شود که دو سوی دیوار را با سطحی مطلوب می‌سازد. فونداسیون های این دیوار ها هم به روش های مختلفی میتوان اجرا کرد. همچنین میتوان به‌صورت شمع (Pile)، بدون نیاز به بتن مگر و بدون تجاوز به حریم زمین‌های همسایه اجرا کرد.
مزایا
فرآیند تولید
دیوار پیشساخته بتنی؛ از انتخاب فونداسیون تا نصب
انتخاب دیوار پیشساخته فقط انتخاب یک پانل بتنی نیست. نوع فونداسیون، شکل اتصال ستون و پانل، ارتفاع موردنیاز، طرح سطح، شرایط زمین، مسیر حمل و امکان استقرار جرثقیل همگی روی انتخاب سیستم مناسب اثر دارند. به همین دلیل در پروژه‌های مختلف ممکن است یک نوع فونداسیون یا یک مدل دیوار بهترین گزینه نباشد و قبل از تولید باید شرایط محل اجرا بررسی شود.
در بنا آفرین پارس، دیوارهای پیشساخته برای کاربردهای مختلف از محوطه کارخانه و انبار تا پروژه‌های عمرانی، شهرکی و حصارکشی تولید می‌شوند و میتوان ظاهر سطح را نیز متناسب با پروژه انتخاب کرد؛ از جمله طرح آجرنما، سنگی، اسلیت و شیارهای عمودی.
انواع فونداسیون دیوار پیشساخته

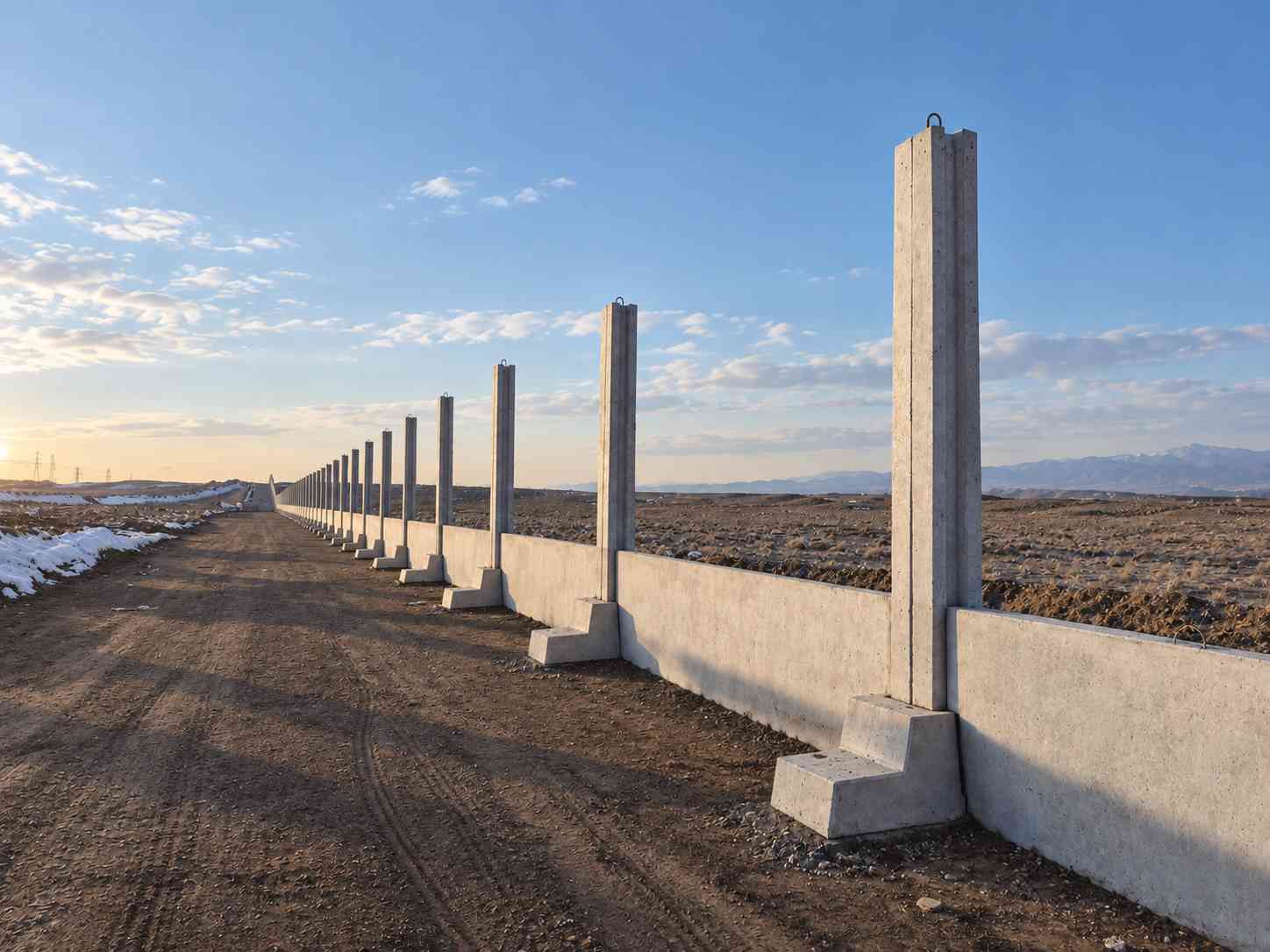

فونداسیون معمولی یا منفرد: در این روش محل استقرار ستون‌ها با فونداسیون‌های مجزا آماده می‌شود و ستون‌ها داخل محل تعبیه‌شده در فونداسیون قرار می‌گیرند. سپس پانل‌ها بین ستون‌ها نصب می‌شوند. این سیستم برای بسیاری از دیوارهای H-Panel یک راهکار متداول است.

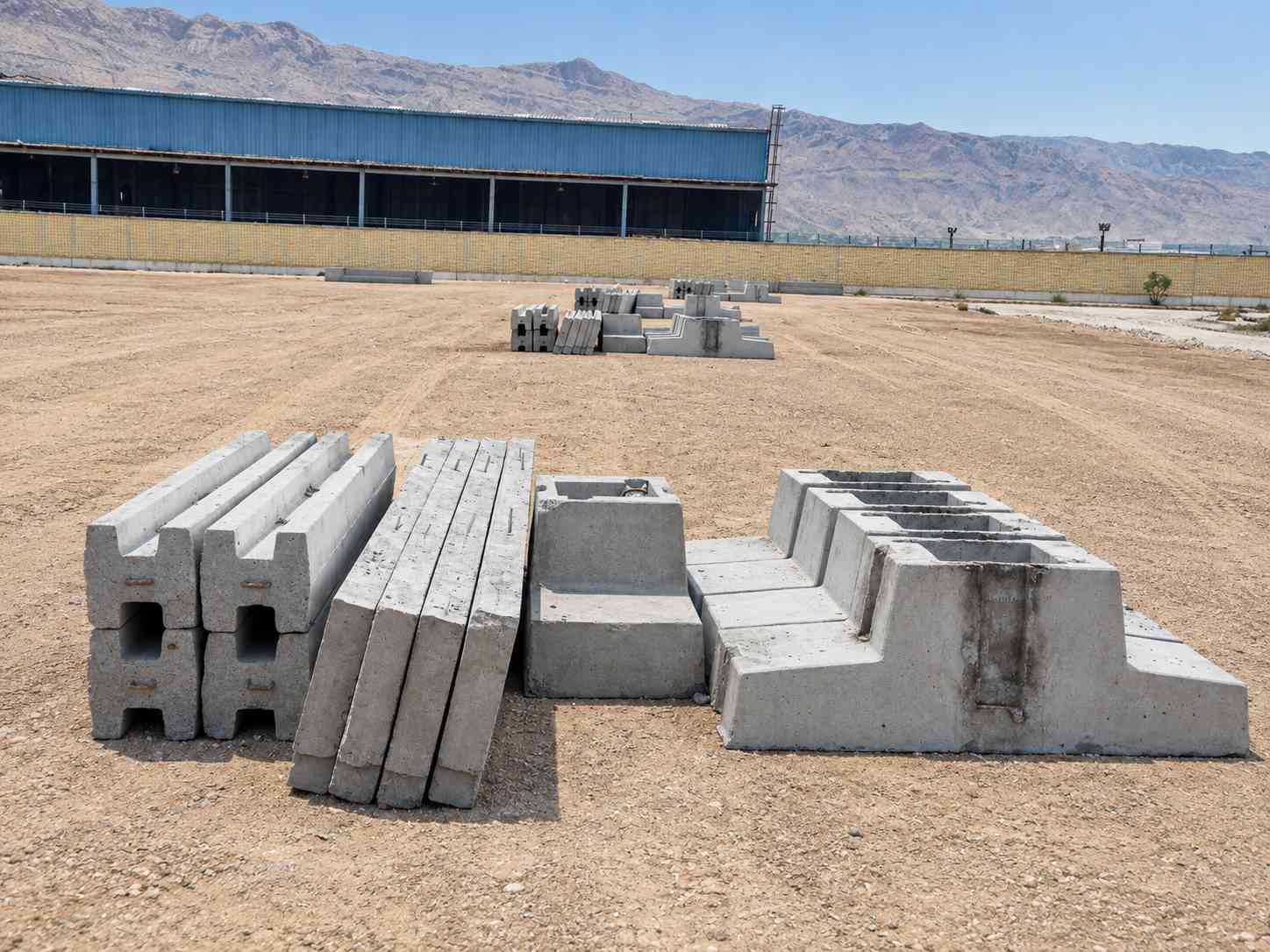

فونداسیون باسکولی: نوعی سیستم آماده برای استقرار و نگهداری اجزای دیوار است که انتخاب آن باید با توجه به طرح دیوار، شرایط زمین، ارتفاع و جزئیات اتصال انجام شود. تصویر زیر نمونه واقعی اجرای/استقرار اجزای این سیستم را نشان می‌دهد.
فونداسیون مخفی: زمانی کاربرد دارد که هدف پروژه این باشد که اجزای فونداسیون تا حد امکان در نمای نهایی دیده نشوند و ظاهر یکدست‌تری در پای دیوار ایجاد شود. جزئیات اجرایی آن باید متناسب با سیستم سازه‌ای و شرایط زمین طراحی شود.
فونداسیون Combocast: در سیستم Combocast، ساختار ستون و پانل به‌صورت یکپارچه طراحی می‌شود و فونداسیون آن با راهکار شمعی اجرا می‌شود. این روش می‌تواند در پروژه‌هایی که محدودیت فضا یا مسئله حریم زمین وجود دارد، مزیت اجرایی داشته باشد.

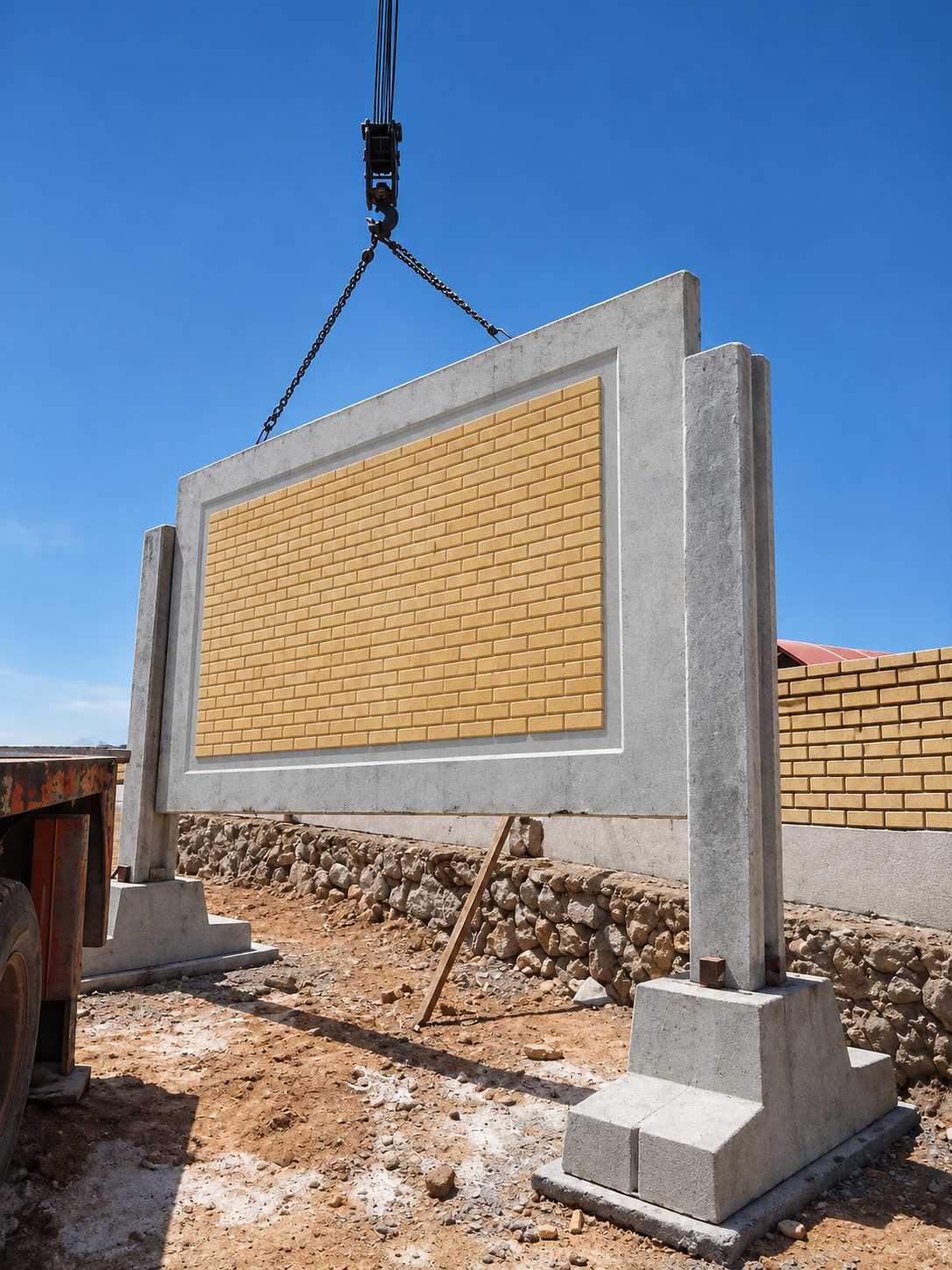

در کنار انتخاب نوع فونداسیون، توجه به شکل قطعات و نحوه قرارگیری آن‌ها در پروژه اهمیت دارد؛ نمونه زیر یک اجرای واقعی را نشان می‌دهد و بهتر است ابعاد، تعداد قطعات و جزئیات نصب هر پروژه بر اساس شرایط همان محل تعیین شود.
ابعاد و ظاهر دیوار؛ فقط ارتفاع مهم نیست
ابعاد دیوار بر اساس ارتفاع موردنیاز، نوع سیستم، دهانه بین ستون‌ها، وزن قطعات و شرایط حمل و نصب تعیین می‌شود. در دیوارهای آجرنما، ارتفاع‌های ۲٫۵۲، ۳٫۰۲، ۳٫۵۲ و ۴٫۰۲ متر از ابعاد مورد استفاده در محصولات این مجموعه هستند. عدد نهایی پروژه باید با توجه به طرح انتخابی و شرایط اجرایی همان پروژه کنترل شود.

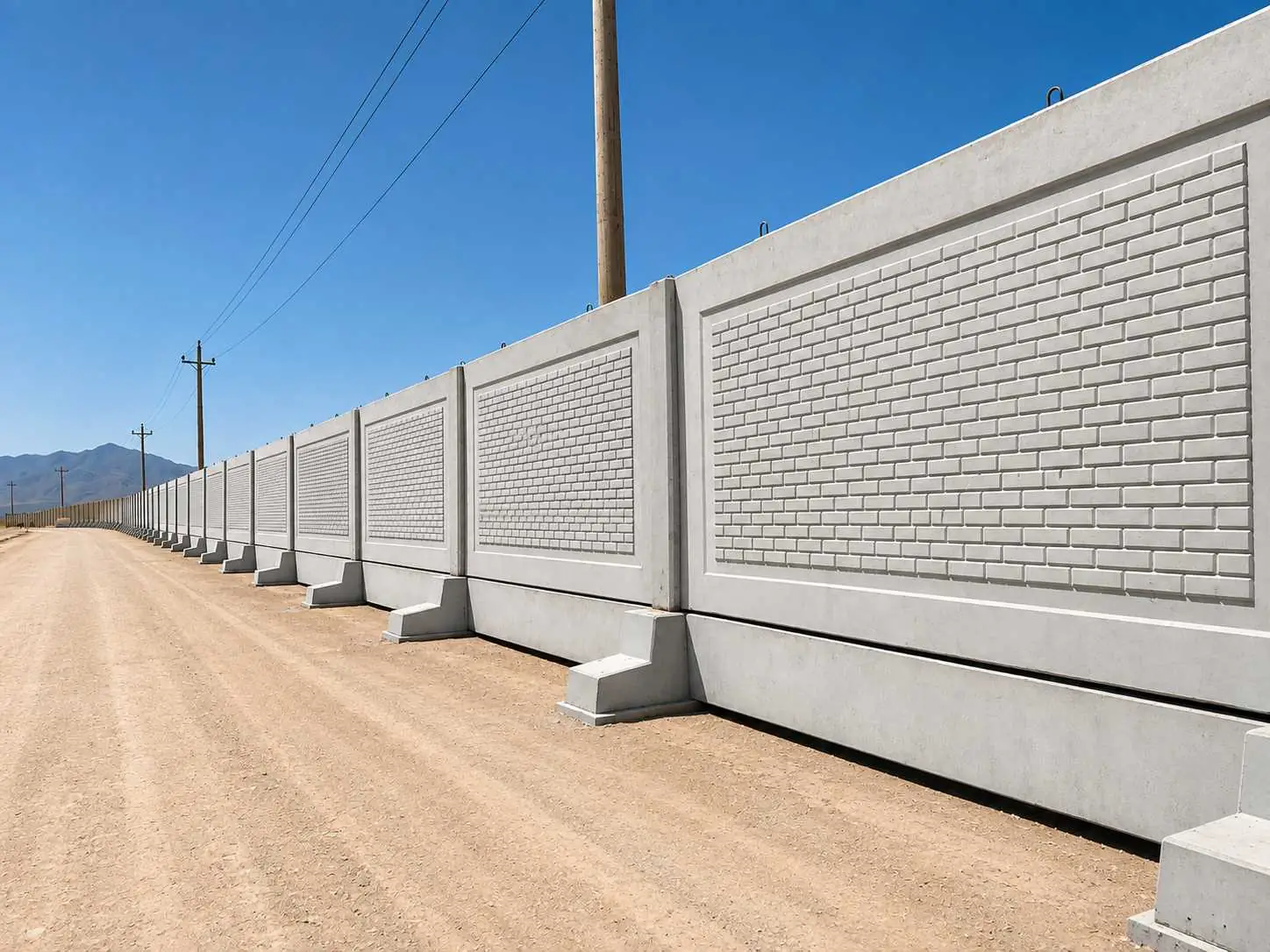

از نظر ظاهر، دیوار پیشساخته الزاماً نباید یک سطح خاکستری و ساده داشته باشد. طرح آجرنما برای پروژه‌هایی که ظاهر ساختمانی و سنتی‌تر می‌خواهند، طرح‌های سنگی برای محوطه‌های معماری، اسلیت برای نمای متفاوت و شیارهای عمودی برای ایجاد ریتم در سطح دیوار قابل استفاده‌اند. انتخاب طرح بهتر است همزمان با انتخاب ارتفاع و سیستم فونداسیون انجام شود، چون وزن، تعداد قطعات و جزئیات حمل و نصب را نیز تحت تأثیر قرار می‌دهد.
اگر ارتفاع موردنیاز زیاد است و تولید پانل به‌صورت یک‌تکه از نظر وزن، حمل و نصب مقرون‌به‌صرفه نیست، دیوار پیشساخته چندتکه گزینه مناسب‌تری است. اگر لازم نیست تمام سطح دیوار بسته باشد و عبور نور و هوا یا دید محدود اهمیت دارد، دیوار نرده بتنی را بررسی کنید. برای مقایسه کامل سیستم‌ها، راهنمای انواع دیوار پیش ساخته بتنی و کاربرد هرکدام را بخوانید.
دیوار معمولی یا دیوار خودایستا؟

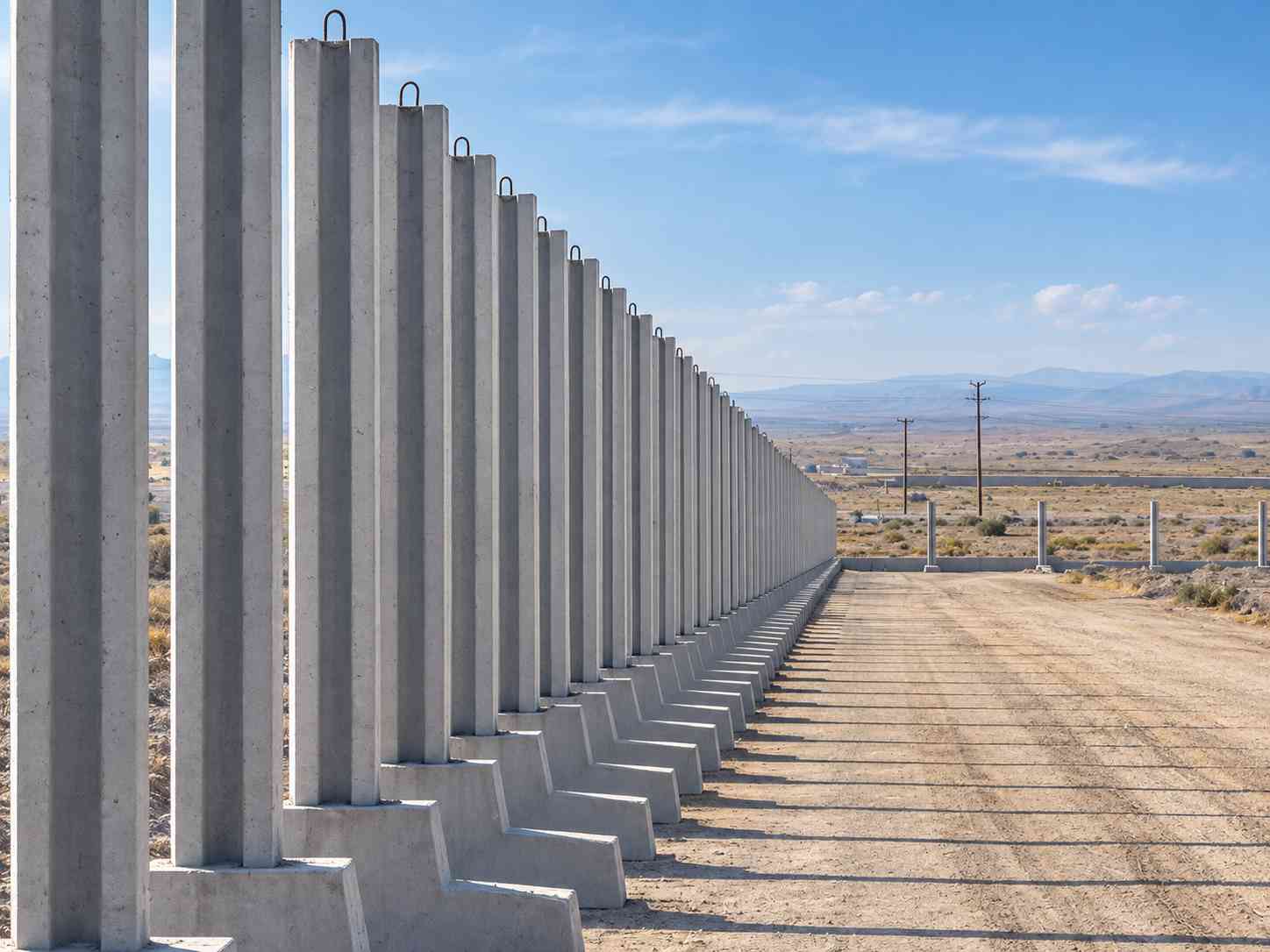

دیوار با ستون و فونداسیون جدا: در این روش ستون‌ها و پانل‌ها قطعات جداگانه هستند. ابتدا فونداسیون و ستون‌ها آماده می‌شوند و سپس پانل‌ها بین ستون‌ها قرار می‌گیرند. این روش برای پروژه‌هایی که سیستم H-Panel انتخاب شده، کاربرد زیادی دارد.
دیوار خودایستا: در این سیستم، هندسه و اتصالات به شکلی طراحی می‌شوند که دیوار به شکل یک سیستم پایدار و مستقل عمل کند. انتخاب آن به ارتفاع، بارهای وارد بر دیوار، شرایط خاک و جزئیات طراحی وابسته است و نباید صرفاً بر اساس ظاهر قطعه انجام شود.
چرا دیوار پیشساخته به‌جای دیوارچینی سنتی؟
در دیوارچینی سنتی، عملیات اجرا به تعداد زیادی فعالیت وابسته است: آماده‌سازی مصالح، دیوارچینی ردیف‌به‌ردیف، اجرای ستون یا کلاف، ملات‌کاری و در بسیاری از پروژه‌ها عملیات تکمیلی نما. در دیوار پیشساخته، بخش عمده تولید در کارخانه انجام شده و در محل پروژه تمرکز اصلی روی آماده‌سازی فونداسیون، حمل، بلندکردن و نصب قطعات است.
بنابراین مزیت اصلی فقط سرعت نیست. کاهش کارهای تر و وابستگی کمتر به شرایط کارگاه، یکنواختی بیشتر قطعات کارخانه‌ای، امکان کنترل کیفیت قبل از ارسال و تنوع طرح سطح نیز می‌تواند در انتخاب دیوار پیشساخته مؤثر باشد. البته هزینه نهایی همیشه به قیمت هر متر دیوار محدود نمی‌شود؛ طول پروژه، ارتفاع، نوع فونداسیون، شرایط خاک، مسیر دسترسی، تعداد حمل‌ها و نیاز به جرثقیل هم باید در برآورد لحاظ شوند.
روش اجرا و سرعت نصب
ارتفاع، طول دیوار، خاک، دسترسی کامیون و محل استقرار جرثقیل بررسی می‌شود.
نوع فونداسیون و جزئیات اتصال مطابق سیستم انتخابی و شرایط پروژه اجرا می‌شود.
قطعات با برنامه‌ریزی بارگیری و ترتیب نصب به محل پروژه منتقل می‌شوند.

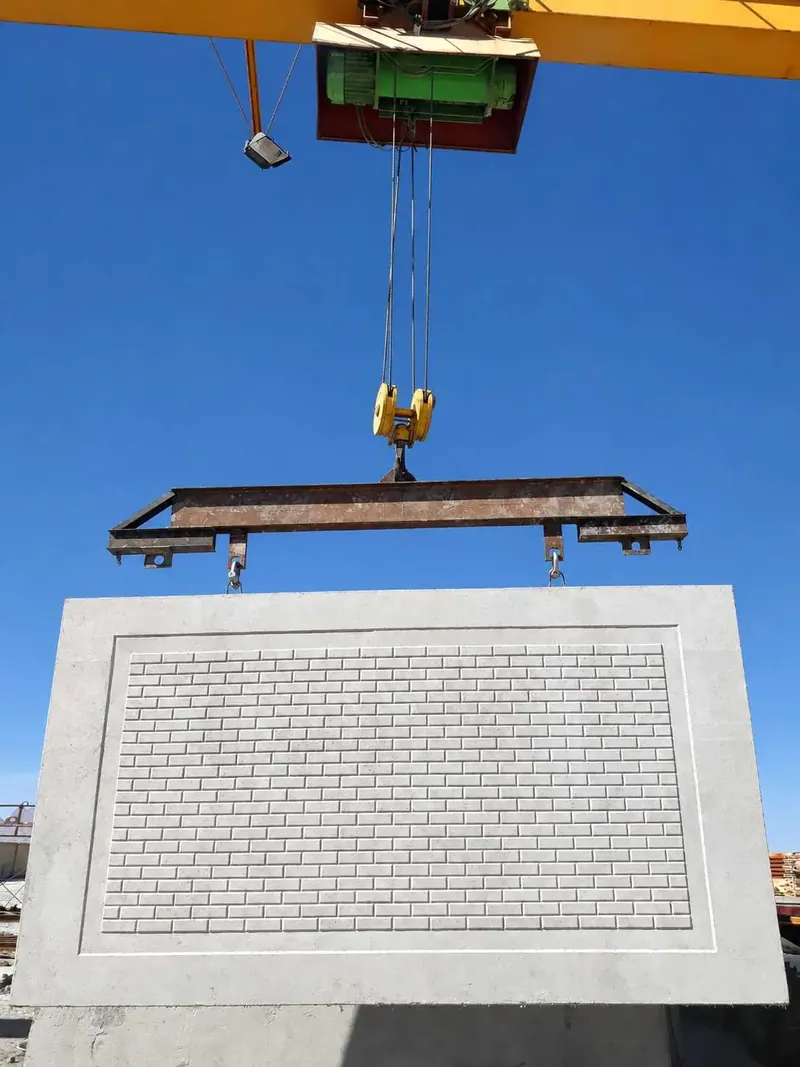

پانل یا قطعه یکپارچه از محل حمل بلند و در موقعیت تعیین‌شده قرار می‌گیرد.
قطعات از نظر راستا، تراز و اتصال کنترل و تثبیت می‌شوند.
درزها، اتصال‌ها، ارتفاع و وضعیت نهایی دیوار قبل از تحویل بررسی می‌شود.
سرعت واقعی نصب به طول پروژه، مدل دیوار، آماده بودن فونداسیون، شرایط دسترسی و برنامه حمل وابسته است. ظرفیت اعلام‌شده فعلی این مجموعه برای برخی شرایط، تا حدود ۳۰۰ متر طول نصب در روز است؛ این عدد را نباید برای همه پروژه‌ها به‌عنوان سرعت قطعی در نظر گرفت.
حمل و جابه‌جایی پانل‌ها
دیوار پیشساخته قطعه‌ای سنگین و حجیم است و حمل آن بخشی از طراحی اجرایی پروژه محسوب می‌شود. مسیر ورود تریلر، عرض معبر، محدودیت ارتفاع، محل تخلیه و شعاع دسترسی جرثقیل باید قبل از ارسال بررسی شود. در پروژه‌هایی که قطعات مستقیماً از روی تریلر با جرثقیل در محل نصب قرار می‌گیرند، جابه‌جایی‌های اضافی کمتر شده و برنامه حمل منظم‌تر خواهد بود.
به همین دلیل هنگام استعلام خرید، فقط متراژ دیوار را اعلام نکنید؛ طول و ارتفاع، محل پروژه، شرایط دسترسی، نوع زمین و مدل موردنظر را هم ارائه دهید تا تعداد حمل‌ها، تجهیزات موردنیاز و روش اجرای مناسب دقیق‌تر بررسی شود.
برای برآورد قیمت دیوار پیشساخته چه اطلاعاتی لازم است؟
با این اطلاعات، بنا آفرین پارس می‌تواند مناسب‌ترین سیستم، مقدار قطعات و شرایط حمل و نصب را برای پروژه بررسی و استعلام دقیق‌تری ارائه کند.
سؤالات متداول درباره خرید دیوار پیشساخته بتنی
برای پروژه من فونداسیون معمولی بهتر است یا باسکولی؟ ⌄
پاسخ به ارتفاع دیوار، نوع سیستم، شرایط خاک، طول پروژه و روش نصب بستگی دارد. بعد از بررسی مشخصات محل میتوان گزینه مناسب را انتخاب کرد؛ بنابراین صرفاً مقایسه قیمت خود فونداسیون معیار مناسبی نیست.
دیوار آجرنما چه ارتفاع‌هایی دارد؟ ⌄
در محصولات این مجموعه، ارتفاع‌های ۲٫۵۲، ۳٫۰۲، ۳٫۵۲ و ۴٫۰۲ متر برای دیوارهای آجرنما مورد استفاده قرار می‌گیرد. انتخاب نهایی باید با توجه به سیستم، طرح و شرایط پروژه کنترل شود.
آیا دیوار پیشساخته برای حصار کارخانه و محوطه صنعتی مناسب است؟ ⌄
بله، یکی از کاربردهای رایج آن حصارکشی و جداسازی محوطه‌های صنعتی است. برای انتخاب مدل مناسب باید ارتفاع، شرایط باد و زمین، سطح دسترسی و نیازهای امنیتی پروژه مشخص شود.
آیا خرید دیوار پیشساخته شامل نصب هم می‌شود؟ ⌄
بسته به قرارداد و شرایط پروژه، تولید، حمل و نصب می‌تواند به‌صورت جداگانه یا در قالب یک برنامه اجرایی هماهنگ شود. هنگام استعلام، شهر پروژه و وضعیت دسترسی جرثقیل را اعلام کنید تا شرایط نصب مشخص شود.
چرا دیوار پیشساخته ممکن است از دیوارچینی سنتی اقتصادی‌تر باشد؟ ⌄
مقایسه باید بر اساس کل هزینه پروژه انجام شود. سرعت اجرا، کاهش عملیات کارگاهی، یکنواختی تولید، زمان نیروی انسانی و هزینه‌های تکمیلی می‌تواند در بسیاری از پروژه‌ها به نفع سیستم پیشساخته باشد؛ اما حمل، جرثقیل و شرایط فونداسیون نیز باید در محاسبه وارد شوند.
برای استعلام خرید چه اطلاعاتی بدهم؟ ⌄
متراژ یا طول تقریبی، ارتفاع، شهر پروژه، نوع طرح ظاهری، وضعیت زمین و دسترسی کامیون و جرثقیل را اعلام کنید. اگر عکس یا نقشه محل دارید، ارسال آن می‌تواند بررسی و انتخاب سیستم را دقیق‌تر کند.
