انواع نمای بتنی؛ بررسی علمی مصالح، روش‌های تولید، پرداخت سطح و استانداردهای طراحی

نمای بتنی دقیقاً چه چیزی را شامل می‌شود؟

برای انتخاب صحیح سیستم نما باید سه موضوع را از هم جدا کرد:

• نوع مصالح و سیستم ساخت: بتن معمولی پیش‌ساخته، بتن تقویت‌شده با الیاف شیشه یا سایر سیستم‌های تخصصی؛
• روش اجرا: بتن‌ریزی درجا، نصب پنل پیش‌ساخته یا نصب پوسته‌های معماری روی زیرسازی؛
• پرداخت و ظاهر نهایی: سطح صاف، سندبلاست، سنگدانه نمایان، رنگی، شیاردار یا سه‌بعدی.

این تفکیک از نظر فنی اهمیت دارد؛ برای مثال، «بتن اکسپوز» بیشتر به نمایان‌بودن بتن به‌عنوان سطح نهایی و نحوه پرداخت آن اشاره دارد، درحالی‌که «GFRC» یک ماده مرکب سیمانی مسلح‌شده با الیاف شیشه است. بنابراین، این دو اصطلاح دقیقاً هم‌رده نیستند و حتی ممکن است برخی قطعات GFRC نیز پرداختی شبیه بتن اکسپوز داشته باشند.

۱. طبقه‌بندی انواع نمای بتنی از دید مهندسی

۱.۱. نمای بتن اکسپوز

در این سیستم، سطح بتن بخشی از نمای نهایی است و معمولاً با رنگ، سنگ یا پوشش دیگری پنهان نمی‌شود. کیفیت قالب، طرح اختلاط، تراکم، عمل‌آوری و کنترل حفره‌های سطحی نقش مهمی در نتیجه نهایی دارند.

۱.۲. نمای GFRC یا GRC

از ملات سیمانی تقویت‌شده با الیاف شیشه مقاوم به قلیا ساخته می‌شود. این سیستم برای پوسته‌های نسبتاً نازک، قطعات سبک‌تر از بسیاری از قطعات بتنی معمولی و طرح‌های هندسی، مشبک یا منحنی مناسب است؛ البته وزن و عملکرد نهایی باید برای هر پنل محاسبه شود.

۱.۳. نمای بتن پیش‌ساخته معماری

پنل‌ها در کارخانه تولید و پس از عمل‌آوری به محل پروژه منتقل می‌شوند. این سیستم امکان کنترل ابعاد، تکرارپذیری قالب‌ها و تولید پنل‌های بزرگ را فراهم می‌کند. نوع بتن، آرماتورگذاری و روش اتصال به وزن، ابعاد و نقش سازه‌ای یا غیرسازه‌ای پنل وابسته است. برای آشنایی با خانواده پنل‌های دیواری، انواع دیوار پیش‌ساخته بتنی و کاربرد هرکدام را ببینید.

۱.۴. نمای بتن با پرداخت بافت‌دار

با تغییر قالب، نوع سنگدانه یا روش پرداخت می‌توان سطحی زبر، دانه‌نمایان، شیاردار یا دارای نقش ایجاد کرد. این دسته لزوماً مصالح جداگانه‌ای نیست؛ بلکه می‌تواند یک نوع پرداخت روی پنل بتن پیش‌ساخته یا بتن اکسپوز باشد.

راهنمای پرداخت‌های بتن پیش‌ساخته معماری انجمن Architectural Precast Association نیز پرداخت‌های صاف، سندبلاست، شست‌وشوی سنگدانه، پرداخت با اسید و بافت‌های حاصل از لاینرهای قالب را از یکدیگر تفکیک می‌کند. این طبقه‌بندی نشان می‌دهد که ظاهر نهایی بتن فقط به رنگ سیمان وابسته نیست؛ مصالح، قالب و عملیات سطحی همگی مؤثرند.

۲. بتن اکسپوز چیست و چه عواملی کیفیت آن را تعیین می‌کنند؟

بتن اکسپوز (Exposed Concrete) به بتنی گفته می‌شود که سطح آن بدون پوشاندن با مصالح دیگر، به‌عنوان سطح قابل مشاهده معماری به کار می‌رود. این سطح می‌تواند در محل پروژه شکل بگیرد یا به‌صورت قطعه پیش‌ساخته تولید شود.

در نمای بتن اکسپوز پیش‌ساخته، هدف این است که کیفیت سطح در کارخانه کنترل شود و پنل پس از عمل‌آوری و بررسی، به ساختمان منتقل شود. چنین رویکردی امکان کنترل بهتر قالب، طرح اختلاط و پرداخت را فراهم می‌کند؛ ولی یکنواختی کامل رنگ و بافت همچنان به مواد اولیه، شرایط تولید و روش عمل‌آوری وابسته است. برای بررسی انواع قطعات، صفحه قطعات بتن اکسپوز پیش‌ساخته را ببینید.

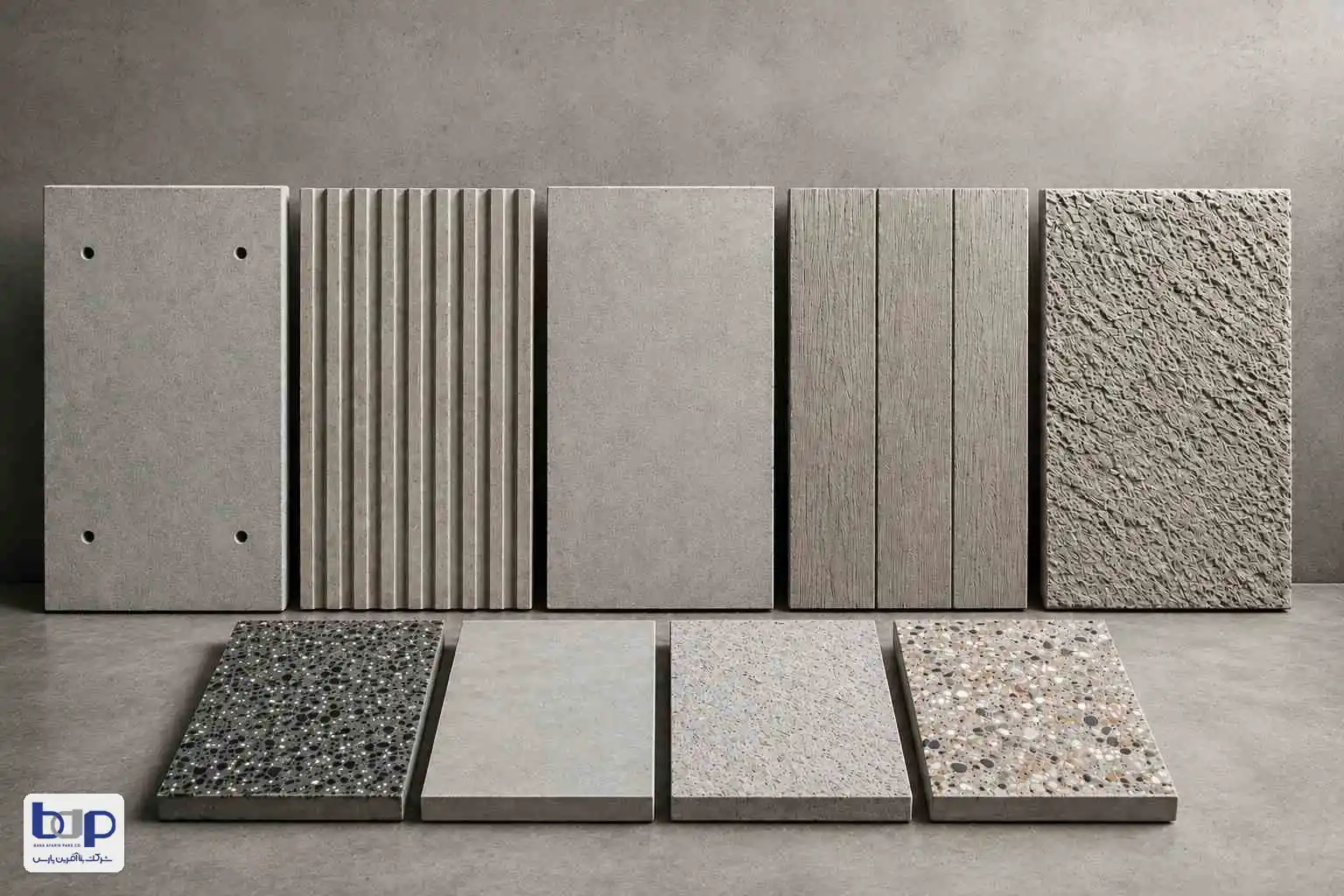

۲.۱. انواع پرداخت سطح بتن اکسپوز

• سطح صاف قالبی (As-cast / Smooth): ظاهر سطح تا حد زیادی از تماس بتن با قالب شکل می‌گیرد. کیفیت قالب، ماده رهاساز، نحوه ریختن بتن و تراکم آن بر یکنواختی سطح و تعداد حفره‌ها اثر می‌گذارند.
• سندبلاست (Sandblasted): با سایش کنترل‌شده سطح، بخشی از خمیر سیمان برداشته می‌شود و بافت سنگدانه‌ها بیشتر نمایان می‌شود. شدت عملیات باید کنترل شود تا سطح موردنظر حاصل شود و به پنل آسیب نامطلوب وارد نشود.
• سنگدانه نمایان یا شسته‌شده (Exposed Aggregate): با کنترل گیرش سطحی و شست‌وشو یا عملیات مناسب، بخشی از سنگدانه‌ها آشکار می‌شوند. انتخاب سنگدانه از نظر اندازه، رنگ و توزیع برای نتیجه بصری اهمیت دارد.
• سطح قالب‌دار، شیاردار یا برجسته: با استفاده از قالب یا لاینر اختصاصی می‌توان شیار، خطوط هندسی، نقش برجسته یا بافت‌های تکرارشونده ایجاد کرد. این روش برای تولید سری قطعات با نقش یکسان مفید است.

۲.۲. رنگ بتن و یکنواختی ظاهری

رنگ بتن به رنگ سیمان، نوع و رنگ سنگدانه، نسبت آب به مواد سیمانی، رنگدانه‌های معدنی و شرایط عمل‌آوری وابسته است. حتی با استفاده از یک طرح اختلاط، تفاوت در رطوبت مصالح، میزان آب، تراکم یا شرایط خشک‌شدن می‌تواند به تغییر ظاهری سطح منجر شود.

برای پروژه‌هایی که چندین پنل کنار یکدیگر نصب می‌شوند، بهتر است از ابتدا نمونه تأییدشده یا نمونه مرجع (Mock-up) تعریف شود. این نمونه باید هم رنگ و بافت و هم وضعیت درزها، گوشه‌ها و نحوه اتصال را نشان دهد. مقایسه پنل‌های تولیدی با نمونه مرجع، از اختلاف برداشت میان طراح، تولیدکننده و کارفرما جلوگیری می‌کند.

۲.۳. آیا بتن اکسپوز همیشه به پوشش نهایی نیاز ندارد؟

یکی از مزایای بتن اکسپوز این است که سطح بتن خود می‌تواند نقش پرداخت نهایی را داشته باشد؛ بااین‌حال، «اکسپوز بودن» به معنای بی‌نیازی قطعی از هر نوع محافظت نیست. بسته به اقلیم، میزان جذب آب، آلودگی، شرایط یخ‌زدگی و ذوب، قرارگیری در معرض مواد شیمیایی و خواسته معماری، ممکن است استفاده از پوشش محافظ یا عملیات نگهداری ضروری باشد.

انتخاب پوشش باید با توجه به ظاهر موردنظر و سازگاری آن با بتن انجام شود. برخی پوشش‌ها می‌توانند رنگ یا میزان براقیت را تغییر دهند؛ بنابراین، بهتر است ابتدا روی نمونه آزمایش شوند.

۳. نمای GFRC چیست؟ ساختار ماده و دلیل استفاده در معماری

GFRC مخفف Glass Fiber Reinforced Concrete و GRC نام رایج دیگری برای بتن تقویت‌شده با الیاف شیشه است. این ماده از یک ماتریس سیمانی، معمولاً متشکل از سیمان، ماسه ریزدانه، آب و افزودنی‌های مناسب، به همراه الیاف شیشه مقاوم در برابر محیط قلیایی تشکیل می‌شود. جزئیات محصول در صفحه نمای GFRC بنا آفرین پارس آمده است.

نقش الیاف صرفاً تزئینی نیست. الیاف درون ماتریس سیمانی می‌توانند بر رفتار کششی و خمشی، گسترش ترک و شکل‌پذیری پس از ترک‌خوردگی اثر بگذارند. میزان این اثر به نوع و هندسه الیاف، مقدار مصرف، توزیع آنها، طرح اختلاط، روش تولید و عمل‌آوری وابسته است. درباره انواع الیاف در بتن و تفاوت کاربرد آن‌ها، مقاله الیاف در بتن (FRC) را مطالعه کنید.

۳.۱. چرا الیاف شیشه باید مقاوم به قلیا باشند؟

محیط خمیر سیمان هیدراته قلیایی است و همه انواع شیشه در چنین محیطی دوام یکسانی ندارند. بنابراین، در GFRC باید از الیاف مناسب برای محیط سیمانی استفاده شود؛ در منابع فنی از این الیاف با عنوان AR Glass (Alkali-Resistant Glass) یاد می‌شود.

آیین‌نامه بتن ایران نیز بین انواع الیاف شیشه از نظر دوام در محیط قلیایی تمایز قائل می‌شود و برای الیاف شیشه پایا در بتن به استاندارد ملی ایران شماره ۱۷۵۴۰ ارجاع می‌دهد. استاندارد بین‌المللی ASTM C1666/C1666M نیز مشخصات الیاف شیشه مقاوم به قلیا برای GFRC و محصولات سیمانی تقویت‌شده با الیاف را پوشش می‌دهد.

۳.۲. GFRC چگونه می‌تواند وزن نما را کاهش دهد؟

در بسیاری از کاربردهای معماری، GFRC به شکل یک پوسته نسبتاً نازک تولید می‌شود و برای افزایش سختی، بسته به طراحی، ممکن است از ریب‌های پشتی، قاب پشتیبان یا سامانه اتصال استفاده شود. این ساختار می‌تواند وزن پوسته را در مقایسه با یک قطعه بتن معمولی با هندسه مشابه کاهش دهد.

اما مقایسه باید میان دو سیستم کامل نما انجام شود، نه فقط دو ماده. وزن پنل، قاب، اتصالات، زیرسازی و اجزای تکمیلی باید با هم محاسبه شوند. ضخامت و وزن GFRC نیز عدد ثابتی نیست و به ابعاد، هندسه، بارهای طراحی و جزئیات تقویت وابسته است.

۳.۳. کاربردهای معماری GFRC

• پنل‌های مشبک و هندسی: برای ایجاد سایه، ریتم بصری و پوسته‌های معماری با الگوهای تکرارشونده استفاده می‌شوند. در طراحی آنها باید علاوه بر شکل ظاهری، سطح مقطع باقی‌مانده، نقاط تمرکز تنش و روش مهار پنل بررسی شود.
• پنل‌های منحنی و فرم‌های پیچیده: قالب‌سازی دقیق و قابلیت تولید پوسته‌های نسبتاً نازک، ساخت فرم‌هایی را ممکن می‌کند که در قطعات سنگین‌تر یا روش‌های سنتی دشوارترند.
• قاب پنجره، لوور، قرنیز و اجزای تزئینی: امکان قالب‌گیری جزئیات معماری باعث می‌شود این قطعات به‌صورت سفارشی و هماهنگ با طرح کلی نما تولید شوند.

برای پروژه‌هایی که نمای ساختمان ترکیبی از بدنه‌های بتنی و پوسته‌های معماری است، صفحه پوشش بدنه سازه‌های تجاری و صنعتی نیز می‌تواند راهنمای مناسبی باشد.

۴. روش‌های تولید GFRC؛ پاشش یا پیش‌مخلوط؟

روش تولید یکی از عوامل اصلی تعیین‌کننده کیفیت GFRC است. دو روش شناخته‌شده صنعتی، پاشش مستقیم (Spray-up) و پیش‌مخلوط‌کردن الیاف با ملات (Premix) هستند. هیچ‌کدام برای تمام هندسه‌ها و تیراژها برتری مطلق ندارند؛ انتخاب باید بر اساس خواص موردنیاز، تجهیزات، شکل قطعه و برنامه کنترل کیفیت انجام شود.

روش اول: پاشش مستقیم (Spray-up)

ملات و الیاف شیشه معمولاً به‌صورت جداگانه به سامانه پاشش وارد می‌شوند و الیاف در هنگام پاشش به مخلوط افزوده می‌شوند. این روش امکان ساخت پوسته‌های نازک و فرم‌های پیچیده را فراهم می‌کند، اما به مهارت اپراتور، یکنواختی پاشش، تراکم و کنترل ضخامت وابستگی زیادی دارد.

روش دوم: پیش‌مخلوط (Premix)

الیاف کوتاه از پیش بریده‌شده با ملات مخلوط می‌شوند و ترکیب حاصل در قالب ریخته یا با روش مناسب متراکم می‌شود. این روش می‌تواند برای قطعات تکرارشونده و هندسه‌هایی که نیاز به پرشدن دقیق قالب دارند مناسب باشد، ولی مقدار الیاف و طول آن باید با کارایی مخلوط سازگار باشد تا توزیع یکنواخت و تراکم کافی به دست آید.

مرور پژوهشی منتشرشده در مجله Experimental Techniques، روش‌های Spray-up و Premix را به‌عنوان دو تکنیک اصلی تولید GRC معرفی می‌کند و به تفاوت در نحوه افزودن الیاف، طول الیاف و مقدار مصرف متداول آنها اشاره دارد. مقاله‌ای جدیدتر نیز به بررسی آزمایشگاهی روش پیش‌مخلوط و اثر آن بر توزیع الیاف، کیفیت سطح و دقت ابعادی پرداخته است؛ البته نتایج هر روش باید در محدوده مخلوط و شرایط آزمایش همان مطالعه تفسیر شوند.

۴.۱. مراحل اصلی تولید پنل GFRC

1. طراحی و ساخت قالب: هندسه، جزئیات سطح، ضخامت و نقاط اتصال بر اساس نقشه معماری و طراحی مهندسی مشخص می‌شوند.
2. آماده‌سازی مواد: سیمان، ماسه، آب، افزودنی‌ها و الیاف مناسب طبق طرح اختلاط کنترل‌شده آماده می‌شوند.
3. تولید پوسته: بر اساس روش انتخابی، ملات و الیاف پاشیده یا پیش‌مخلوط شده و در قالب شکل می‌گیرند.
4. تراکم و کنترل ضخامت: باید از تشکیل نواحی کم‌تراکم، حفره‌های نامطلوب و توزیع غیریکنواخت الیاف جلوگیری شود.
5. عمل‌آوری: شرایط رطوبت، دما و مدت عمل‌آوری بر کسب خواص موردنیاز اثر می‌گذارد.
6. قالب‌برداری و بازرسی: ابعاد، ظاهر، ضخامت و عیوب احتمالی بررسی می‌شوند.
7. کنترل عملکرد و آماده‌سازی نصب: با توجه به مشخصات پروژه، آزمون‌های لازم و کنترل جزئیات اتصال انجام می‌شود.

انجمن بین‌المللی بتن تقویت‌شده با الیاف شیشه (GRCA) نیز بر ارتباط میان کیفیت تولید، دوام، نصب و جزئیات اتصال تأکید دارد. کنترل کیفیت نباید صرفاً به بازرسی ظاهر پنل محدود شود؛ درباره رویکرد کارخانه در این زمینه، صفحه کنترل کیفیت را ببینید.

۴.۲. مقایسه دو روش تولید

۵. روش‌های تولید بتن اکسپوز پیش‌ساخته

برخلاف GFRC که در آن الیاف شیشه بخشی از سامانه تقویت‌کننده‌اند، در تولید بتن اکسپوز معمولی تمرکز اصلی بر طرح اختلاط بتن، قالب، تراکم، عمل‌آوری و پرداخت سطح است. بسته به کاربرد و طراحی قطعه، آرماتورگذاری نیز ممکن است لازم باشد.

۵.۱. بتن‌ریزی در قالب دقیق

قالب می‌تواند فلزی، فایبرگلاس یا از سیستم‌های مناسب دیگر باشد. سطح قالب مستقیماً بر کیفیت سطح بتن اثر می‌گذارد؛ بنابراین تمیزی، سختی، آب‌بندی، ماده رهاساز و تکرارپذیری قالب از عوامل مهم‌اند.

۵.۲. تراکم کنترل‌شده

هدف تراکم، پرشدن مناسب قالب و کاهش حفره‌های ناخواسته است. تراکم ناکافی می‌تواند باعث کرموشدگی و حفره‌های سطحی شود؛ در مقابل، روش نامناسب تراکم ممکن است جدایش مخلوط را تشدید کند. شیوه تراکم باید با کارایی بتن، هندسه قطعه و تجهیزات تولید سازگار باشد.

۵.۳. عمل‌آوری و قالب‌برداری

تغییرات سریع رطوبت یا دما می‌تواند هم بر خواص بتن و هم بر ظاهر آن اثر بگذارد. زمان قالب‌برداری باید با توجه به مقاومت کسب‌شده و شرایط واقعی قطعه تعیین شود. قالب‌برداری زودهنگام یا جابه‌جایی نامناسب می‌تواند باعث لب‌پریدگی، ترک یا آسیب به لبه‌ها شود.

۵.۴. پرداخت نهایی

اگر پروژه سطح سندبلاست یا سنگدانه نمایان بخواهد، عملیات سطحی باید با روش و شدت تعریف‌شده انجام شود. در سطوح صاف نیز کیفیت نهایی به ترکیب مصالح، قالب و بتن‌ریزی وابسته است. راهنمای پرداخت‌های بتن پیش‌ساخته معماری نشان می‌دهد که هر پرداخت، محدودیت‌ها و ویژگی‌های ظاهری خاص خود را دارد و باید از مرحله نمونه‌سازی در نظر گرفته شود. مراحل کلی تولید و نصب پنل‌های پیش‌ساخته را هم می‌توانید در مقاله تولید و نصب دیوار بتنی پیش‌ساخته مطالعه کنید.

۶. طراحی و ایمنی نمای بتنی؛ چرا اتصال به اندازه پنل اهمیت دارد؟

پنل نما ممکن است از نظر مقاومت خود قطعه مناسب باشد، اما اگر اتصال آن به سازه به‌درستی طراحی نشده باشد، عملکرد کل سیستم ایمن نخواهد بود. نما در معرض وزن خود، باد، تغییرات دما و رطوبت، تغییرشکل سازه و در مناطق مربوطه اثرات زلزله قرار دارد.

در پنل‌های GFRC، جزئیات اتصال ممکن است شامل قاب پشتیبان فلزی، اتصالات مکانیکی، قطعات مهاری تعبیه‌شده یا راهکارهای دیگری باشد که با طراحی پنل سازگارند. نوع اتصال باید با هندسه قطعه، وزن، ابعاد، شرایط نصب و حرکت‌های مورد انتظار تعیین شود. در پنل‌های بتن اکسپوز پیش‌ساخته نیز طراحی مهار، نقاط بلندکردن، فاصله از سازه پشتیبان و جزئیات درزها اهمیت دارد.

۶.۱. بارهای مهم در طراحی نما

در نماهای بزرگ و چندطبقه، درزها باید علاوه بر ظاهر معماری، حرکت‌های مورد انتظار و شرایط محیطی را نیز تحمل کنند. راهنمای GRCA درباره دوام و نصب GRC بر این موضوع تأکید می‌کند که محل و جزئیات درزها باید از مرحله توسعه طرح معماری مشخص شوند.

۶.۲. الزامات طراحی لرزه‌ای و سازه‌ای در ایران

در ایران، نشریه ۷۱۴، دستورالعمل طراحی سازه‌ای و الزامات و ضوابط عملکردی و اجرایی نمای خارجی ساختمان‌ها، از مراجع مرتبط با طراحی ایمن نما است. این دستورالعمل به اهمیت بارهای باد و زلزله و پیامدهای عدم طراحی یا اجرای مناسب نما می‌پردازد. دامنه کاربرد و ویرایش قابل استناد آن باید با نوع پروژه و ضوابط قراردادی تطبیق داده شود.

۷. استانداردهای ایران و منابع بین‌المللی مرتبط با نمای بتنی

استانداردهای مربوط به بتن، الیاف و طراحی نما نقش‌های متفاوتی دارند. برای مثال، استاندارد الیاف شیشه مشخصات ماده تقویت‌کننده را پوشش می‌دهد؛ اما به‌تنهایی طراحی پنل، قاب پشتیبان و اتصال آن به ساختمان را کامل نمی‌کند. برای همین، در پروژه‌های GFRC باید هم مشخصات ماده و هم عملکرد پنل و اتصالات بررسی شوند.

۷.۱. مراجع ایرانی

• نشریه ۷۱۴ — طراحی سازه‌ای نمای ساختمان: این دستورالعمل برای بررسی بارها، ایمنی سازه‌ای و الزامات طراحی و اجرای نما اهمیت دارد. در طراحی نماهای بتنی، باید مشخص شود که پنل، اتصالات و زیرسازی چگونه بارها را به سازه اصلی منتقل می‌کنند.
• آیین‌نامه بتن ایران (آبا)، نشریه ۱۲۰: بخش مصالح و مسائل اجرایی آبا درباره ویژگی‌های مصالح بتنی و موضوعات اجرایی مرتبط است. در بحث الیاف شیشه، آبا به تفاوت انواع الیاف و اهمیت استفاده از الیاف مقاوم در محیط قلیایی اشاره می‌کند و به استاندارد ملی ۱۷۵۴۰ ارجاع می‌دهد. نسخه مورد استناد باید با اسناد معتبر پروژه تطبیق داده شود.
• استاندارد ملی ایران ۱۷۵۴۰ — الیاف شیشه مقاوم به قلیا: این استاندارد برای مشخصات الیاف شیشه مناسب استفاده در بتن و محصولات سیمانی تقویت‌شده با الیاف اهمیت دارد. انتخاب الیاف مناسب باید با مستندات فنی تأمین‌کننده و کنترل کیفیت محصول همراه باشد.
• استانداردهای ملی مرتبط با GFRC: در منابع صنعتی ایران، استانداردهای شماره ۱۷۸۱۷ برای طبقه‌بندی عملکرد GFRC، شماره ۱۶۳۸۵ برای تعیین درصد الیاف شیشه به روش شستن، شماره ۱۸۸۸۲ برای آماده‌سازی قطعات آزمون و شماره ۱۹۲۴۱ برای خواص خمشی مقطع نازک GFRC معرفی شده‌اند.

۷.۲. استانداردها و راهنماهای بین‌المللی

استاندارد ASTM C1666/C1666M الزامات مربوط به الیاف AR را پوشش می‌دهد؛ درحالی‌که EN 1169 به کنترل تولید GFRC و EN 15191 به طبقه‌بندی عملکرد آن مربوط است. ACI 544.1R نیز یک مرجع فنی عمومی درباره بتن الیافی است و نباید به‌تنهایی به‌عنوان استاندارد کامل طراحی نمای GFRC معرفی شود.

۸. یافته‌های پژوهشی درباره GFRC؛ وزن کمتر به‌تنهایی کافی نیست

پژوهش‌های مربوط به GFRC به بررسی خواص خمشی، نحوه ترک‌خوردگی، دوام الیاف در محیط سیمانی و رفتار پنل‌ها تحت بارهای مختلف می‌پردازند. این موضوعات برای نما مهم‌اند، زیرا پنل ممکن است در مقاطع نازک تولید شود و عملکرد آن به توزیع الیاف و جزئیات تقویت وابستگی داشته باشد.

در یک مقاله مروری درباره استفاده از GFRC در طراحی نمای معاصر، روش‌های پیش‌مخلوط و پاشش، اجزای مخلوط و کاربردهای معماری بررسی شده‌اند. مقاله تأکید می‌کند که انتخاب روش تولید باید با شکل قطعه و کیفیت موردنیاز هماهنگ باشد.

مطالعه دیگری درباره رفتار پنل‌های GFRC تحت ضربه و اثر فرایند پیرشدگی مصالح، به این موضوع می‌پردازد که خواص مکانیکی GFRC ممکن است در طول زمان تغییر کند. بنابراین، ادعای دوام بلندمدت باید بر پایه ترکیب واقعی، شرایط محیطی و نتایج آزمون مناسب باشد، نه فقط بر اساس نام ماده.

این پژوهش‌ها سه نتیجه کاربردی برای طراحی و تولید نما دارند:

1. کاهش وزن باید همراه با بررسی سختی و اتصال انجام شود. پنل سبک‌تر لزوماً به معنی حذف نیاز به طراحی دقیق زیرسازی نیست.
2. روش تولید بر خواص نهایی اثر می‌گذارد. توزیع الیاف، تراکم و عمل‌آوری باید تحت کنترل باشند.
3. دوام ماده و دوام سیستم نما دو موضوع مرتبط اما جدا هستند. حتی پنل بادوام نیز با اتصال نامناسب یا درزهای طراحی‌نشده می‌تواند عملکرد نامطلوبی داشته باشد.

۹. چگونه میان GFRC و بتن اکسپوز انتخاب کنیم؟

این انتخاب به خواسته معماری، ابعاد پنل، وزن مجاز، شکل هندسی، نوع پرداخت و روش اتصال وابسته است. GFRC برای پوسته‌های نسبتاً نازک و فرم‌های پیچیده می‌تواند گزینه مناسبی باشد؛ بتن اکسپوز پیش‌ساخته نیز برای پنل‌هایی که سطح بتن و بافت آن عنصر اصلی طراحی است، کاربرد دارد.

نکته مهم این است که این دو گزینه کاملاً متقابل نیستند: ممکن است یک پروژه به پنل‌های GFRC برای قاب‌ها و بخش‌های مشبک و به قطعات بتن اکسپوز برای سطوح صاف یا بافت‌دار نیاز داشته باشد.

مبنای تصمیم نهایی باید عملکرد سیستم کامل نما باشد. مقایسه صرف قیمت هر مترمربع یا وزن ماده، هزینه زیرسازی، اتصالات، تولید قالب، حمل، نصب و نگهداری را نشان نمی‌دهد. برای مقایسه نمای بتنی با سیستم‌های سنتی، مقاله دیوار پیش‌ساخته یا آجری و بلوکی؟ نیز مفید است.

۱۰. کنترل کیفیت و نگهداری نمای بتنی

برای آنکه نمای بتنی در طول بهره‌برداری ظاهر و عملکرد مطلوبی داشته باشد، کنترل کیفیت باید از مرحله طراحی آغاز شود و تا تولید، نصب و نگهداری ادامه پیدا کند.

در کارخانه، کنترل‌ها می‌توانند شامل بررسی مصالح، طرح اختلاط، ابعاد قالب، کیفیت سطح، ضخامت پنل، عمل‌آوری و نتایج آزمون‌های تعریف‌شده در مشخصات پروژه باشند. در GFRC، کنترل نوع الیاف، مقدار مصرف، یکنواختی توزیع و خواص خمشی اهمیت ویژه دارد. در پنل‌های بتن اکسپوز، یکنواختی رنگ، تعداد و اندازه حفره‌ها، کیفیت لبه‌ها و انطباق با نمونه مرجع نیز باید بررسی شوند.

پس از نصب، بازرسی دوره‌ای باید وضعیت درزها، اتصالات قابل مشاهده، ترک‌ها، لب‌پریدگی‌ها و آثار نفوذ آب را پوشش دهد. در ساختمان‌های مرتفع، دسترسی ایمن برای بازرسی و تعمیر نیز باید در برنامه نگهداری پیش‌بینی شود.

توصیه می‌شود در پروژه‌هایی با سطح معماری حساس، معیارهای پذیرش ظاهری پیش از تولید انبوه تعریف شوند. این کار کمک می‌کند اختلاف نظر درباره رنگ، بافت و عیوب سطحی به مراحل پایانی پروژه منتقل نشود.

۱۱. نمای بتنی سفارشی در بنا آفرین پارس

شرکت بنا آفرین پارس در شهرک صنعتی رازی شهرضا، استان اصفهان، در حوزه تولید قطعات بتنی پیش‌ساخته فعالیت می‌کند و برای نمای بتنی دو گروه محصول سفارشی ارائه می‌دهد.

نمای GFRC — بتن تقویت‌شده با الیاف شیشه

بنا آفرین پارس در صفحه محصول GFRC خود، پنل‌های نمای معماری با قابلیت تولید فرم‌های هندسی پیچیده، مشبک و دکوراتیو را معرفی کرده است. روش تولید اعلام‌شده در این صفحه، پاشش و قالب‌گیری دقیق است. مشخصات و تصاویر بیشتر را در صفحه نمای GFRC ببینید؛ برای استعلام قیمت پنل بتن الیاف شیشه پیش‌ساخته نیز می‌توانید از همین صفحه درخواست خود را ثبت کنید.

قطعات بتن اکسپوز

در صفحه محصول بتن اکسپوز بنا آفرین پارس، قطعاتی با پرداخت صاف، صیقلی، سندبلاست و سطوح بافت‌دار یا سه‌بعدی معرفی شده‌اند. این قطعات می‌توانند بر اساس نقشه و جزئیات معماری پروژه طراحی و تولید شوند. مشخصات کامل در صفحه قطعات بتن اکسپوز آمده است و برای استعلام قیمت قطعات نمای بتنی نیز همین صفحه راه ارتباطی را در اختیار شما می‌گذارد.

این دو گروه محصول، دو رویکرد متفاوت اما مکمل را پوشش می‌دهند: GFRC برای پروژه‌هایی که به پوسته‌های نسبتاً نازک، فرم‌های پیچیده یا قطعات مشبک نیاز دارند؛ و بتن اکسپوز برای پروژه‌هایی که رنگ، بافت و ظاهر خود بتن بخشی از زبان معماری است.

برای سفارش سفارشی، بهتر است طراح یا کارفرما از ابتدا نقشه‌ها، ابعاد، تعداد قطعات، نمونه رنگ و بافت، شرایط نصب و اطلاعات موردنیاز برای طراحی اتصالات را مشخص کند. بر این اساس می‌توان درباره قالب، روش تولید، الزامات کنترل کیفیت و نحوه نصب تصمیم گرفت. قطعاتی که در هیچ‌یک از این دو دسته نمی‌گنجند را در صفحه قطعات سفارشی بتنی بررسی کنید و برای شروع، درخواست خود را از صفحه مشاوره ثبت کنید. نمونه‌ای از پروژه‌های اجراشده را نیز در صفحه پروژه‌ها ببینید.

سوالات متداول

انواع نمای بتنی کدام‌اند؟

نمای بتنی شامل چند سیستم است: نمای بتن اکسپوز، پنل‌های بتن پیش‌ساخته معماری، پنل‌های GFRC یا GRC (بتن تقویت‌شده با الیاف شیشه) و سطوحی با پرداخت‌های ویژه مانند سندبلاست، سنگدانه نمایان یا بافت قالبی. این‌ها لزوماً هم‌رده نیستند؛ برخی نام ماده یا سیستم ساخت‌اند و برخی نوع پرداخت سطح.

تفاوت GFRC و بتن اکسپوز چیست؟

GFRC یک ماده مرکب سیمانی است که با الیاف شیشه مقاوم به قلیا مسلح می‌شود و برای پوسته‌های نازک و فرم‌های پیچیده به کار می‌رود. بتن اکسپوز به بتنی گفته می‌شود که سطح آن به‌عنوان نمای نهایی نمایان می‌ماند. به همین دلیل این دو اصطلاح هم‌رده نیستند و حتی ممکن است یک قطعه GFRC پرداختی شبیه بتن اکسپوز داشته باشد.

آیا پنل GFRC همیشه سبک‌تر از پنل بتنی است؟

GFRC معمولاً به شکل پوسته نازک تولید می‌شود و می‌تواند وزن کمتری نسبت به قطعه بتنی معمولی با هندسه مشابه داشته باشد، اما وزن نهایی به ابعاد، ریب‌ها، قاب پشتیبان و اتصالات بستگی دارد. مقایسه باید بین دو سیستم کامل نما انجام شود، نه فقط بین دو ماده.

آیا بتن اکسپوز به پوشش محافظ نیاز دارد؟

اکسپوز بودن به معنای بی‌نیازی قطعی از محافظت نیست. بسته به اقلیم، جذب آب، آلودگی، یخ‌زدگی و ذوب و مواجهه با مواد شیمیایی ممکن است پوشش محافظ یا نگهداری دوره‌ای لازم باشد. پوشش‌ها می‌توانند رنگ یا میزان براقیت را تغییر دهند؛ بنابراین بهتر است ابتدا روی نمونه آزمایش شوند.

چرا الیاف شیشه GFRC باید مقاوم به قلیا باشد؟

محیط خمیر سیمان هیدراته قلیایی است و همه انواع شیشه در این محیط دوام یکسانی ندارند. به همین دلیل در GFRC از الیاف AR Glass استفاده می‌شود. در ایران استاندارد ملی ۱۷۵۴۰ و در منابع بین‌المللی ASTM C1666/C1666M به این موضوع مربوط‌اند.

برای استعلام قیمت نمای بتنی چه اطلاعاتی لازم است؟

نقشه‌ها و جزئیات معماری، ابعاد و تعداد قطعات، نوع پرداخت و نمونه رنگ و بافت موردنظر، شرایط نصب و اطلاعات لازم برای طراحی اتصال. هرچه این اطلاعات کامل‌تر باشد، بررسی فنی و استعلام دقیق‌تر انجام می‌شود.

۱۲. جمع‌بندی

نمای بتنی یک سیستم واحد نیست؛ بلکه مجموعه‌ای از مصالح، روش‌های تولید و پرداخت‌های معماری را در بر می‌گیرد. برای انتخاب درست، باید ظاهر نهایی را در کنار وزن، دوام، روش نصب و ایمنی سازه‌ای بررسی کرد.

• بتن اکسپوز زمانی مناسب است که سطح بتن به‌عنوان پرداخت نهایی معماری موردنظر باشد.
• GFRC امکان ساخت بسیاری از پوسته‌های نازک، قطعات سبک‌تر و فرم‌های پیچیده را فراهم می‌کند؛ اما انتخاب الیاف، روش تولید و جزئیات اتصال آن باید مهندسی شود.
• بتن پیش‌ساخته معماری امکان کنترل کارخانه‌ای و تولید پنل‌های تکرارشونده را فراهم می‌کند؛ کیفیت نهایی به قالب، بتن، عمل‌آوری و نصب وابسته است.
• پرداخت سطح مانند سندبلاست، سنگدانه نمایان و نقش قالب، یک ویژگی ظاهری است و نباید با نوع ماده یا سیستم سازه‌ای اشتباه گرفته شود.
• طراحی اتصال و زیرسازی به اندازه خود پنل اهمیت دارد؛ زیرا عملکرد نما به مجموعه‌ای از اجزای متصل به یکدیگر وابسته است.

بنا آفرین پارس با ارائه قطعات GFRC و بتن اکسپوز سفارشی، می‌تواند برای پروژه‌هایی که به راهکارهای بتنی معماری نیاز دارند، یکی از گزینه‌های بررسی و استعلام باشد. انتخاب نهایی باید بر اساس طرح معماری، الزامات فنی، شرایط نصب و مشخصات تأییدشده پروژه انجام شود. برای شروع، از صفحه مشاوره درخواست خود را ثبت کنید.

منابع فنی و پژوهشی

1. Architectural Precast Association — Architectural Precast Concrete Finishes Guide؛ راهنمای انواع پرداخت بتن معماری، از سطح صاف تا سندبلاست، سنگدانه نمایان و پرداخت‌های قالبی.
2. Ferreira et al. (2007). The Use of Glass Fiber-Reinforced Concrete as a Structural Material. Experimental Techniques؛ مروری بر روش‌های تولید GRC، الیاف و خواص ماده.
3. Study of the Impact of Glass Fiber Reinforced Concrete (GFRC) on Contemporary Facade Design Evolution؛ پژوهشی درباره نقش GFRC در طراحی نما و روش‌های ساخت آن.
4. ACI PRC-544.1R — Report on Fiber-Reinforced Concrete؛ مرجع فنی درباره انواع الیاف، خواص، تولید، دوام و کاربردهای بتن الیافی.
5. ASTM C1666/C1666M — Standard Specification for Alkali Resistant Glass Fiber؛ مشخصات الیاف شیشه مقاوم به قلیا برای GFRC و محصولات سیمانی تقویت‌شده با الیاف.
6. EN 1169:2024 — Production Control for Glassfibre Reinforced Concrete؛ استاندارد کنترل تولید بتن تقویت‌شده با الیاف شیشه.
7. آیین‌نامه بتن ایران (آبا)، نشریه ۱۲۰؛ مرجع مرتبط با مصالح، اجرا و الزامات بتن، از جمله نکات مربوط به الیاف شیشه مقاوم به قلیا.
8. نشریه ۷۱۴ — دستورالعمل طراحی سازه‌ای و الزامات و ضوابط عملکردی و اجرایی نمای خارجی ساختمان‌ها؛ مرجع ایرانی مرتبط با طراحی سازه‌ای و ایمنی نما.
9. انجمن صنفی تولیدکنندگان و فن‌آوران صنعتی ساختمان — آشنایی با نمای پیش‌ساخته GFRC؛ مروری فارسی بر سیستم GFRC، اتصالات و نمونه‌های اجرایی.
10. صفحات محصول نمای GFRC و قطعات بتن اکسپوز بنا آفرین پارس، برای بررسی اطلاعات محصول و درخواست استعلام.
