خلاصه در یک نگاه
- تعریف: قطعات دیوار بتنی پیشساخته در کارخانه تولید، عملآوری و کنترل کیفیت می‌شوند و سپس مطابق نقشه در محل پروژه نصب می‌شوند.
- روش‌های تولید: قالب ثابت (تخت)، قالب باتری (عمودی) و میز تیلتینگ (افقی با جداسازی چرخشی)؛ انتخاب روش به نوع محصول، کیفیت سطح و ظرفیت تولید بستگی دارد.
- کنترل کیفیت: ابعاد، بتن، آرماتور، عملآوری، سطح و قابلیت نصب با هم بررسی می‌شوند؛ نه فقط مقاومت فشاری.
- حمل و نصب: وزن، نقاط بلندکردن، مهار قطعات، فونداسیون و اتصالات به‌اندازه تولید در کیفیت نهایی دیوار نقش دارند.
- استانداردها: مبحث نهم، آیین‌نامه بتن ایران (آبا)، مبحث پنجم و اسناد قراردادی پروژه؛ راهنماهای ACI 533R و PCI مرجع‌های بین‌المللی هستند.
- هزینه: مقایسه اقتصادی باید بر اساس هزینه کل اجرا انجام شود، نه فقط قیمت هر قطعه یا هر متر طول دیوار.
کیفیت دیوار پیشساخته فقط به مقاومت بتن وابسته نیست
کیفیت یک دیوار پیشساخته فقط به مقاومت بتن یا ظاهر آن وابسته نیست. طراحی مناسب، انتخاب روش تولید، دقت قالب‌سازی، تراکم بتن، عملآوری، نحوه انبارش و حمل، طراحی فونداسیون و اجرای صحیح اتصالات، همگی در عملکرد نهایی دیوار نقش دارند. راهنمای تخصصی مؤسسه بتن آمریکا، ACI 533R، نیز طراحی، ساخت، عملآوری، رواداری‌های ابعادی، اتصالات و نصب پانل‌های بتنی را در کنار یکدیگر بررسی میکند.
دیوار بتنی پیشساخته چیست و چه انواعی دارد؟
دیوار بتنی پیشساخته به دیواری گفته میشود که تمام یا بخش اصلی اجزای بتنی آن پیش از نصب نهایی ساخته شده‌اند. قطعات ممکن است بهصورت ستون و پانل‌های جداگانه، دیوارهای خودایستا یا پانل‌های بزرگ تولید شوند.
دیوار پیشساخته ستون‌دار (ستون و پانل‌های مجزا)
از ستون‌ها و پانل‌های مجزا تشکیل میشود. پانلها در شیار ستون‌ها یا اتصالات طراحی‌شده قرار می‌گیرند. این سیستم برای محوطه کارخانه‌ها، زمین‌های صنعتی، انبارها و بسیاری از پروژه‌های محصورسازی کاربرد دارد. نمونه این سیستم را در صفحه دیوار پیشساخته بتنی ببینید؛ برای ارتفاع‌های بلند که قطعات روی هم قرار می‌گیرند نیز صفحه دیوار پیشساخته چندتکه را مطالعه کنید.
دیوار نرده‌ای بتنی
از قطعات پیشساخته با فرم نرده‌ای یا ترکیبی از بخش‌های باز و بسته تشکیل میشود. ظاهر، فاصله اجزا و ابعاد آن باید با کاربرد و الزامات ایمنی پروژه هماهنگ باشد. اطلاعات بیشتر در صفحه دیوار نرده بتنی آمده است.
دیوار بتنی خودایستا
در این سیستم، شکل هندسی قطعه و پایه یا تکیهگاه آن برای تأمین پایداری طراحی میشود. خودایستا بودن به معنای بی‌نیازی از محاسبات نیست؛ پایداری در برابر واژگونی، لغزش و بارهای محیطی همچنان باید بررسی شود. برای شناخت انواع این سیستم، مقاله دیوار بتنی پیشساخته خودایستا را بخوانید.
پانل‌های بزرگ صنعتی و سازه‌ای
این پانلها ممکن است برای نمای ساختمان، محصورسازی صنعتی یا بخشی از سیستم سازه‌ای طراحی شوند. محاسبات، آرماتورگذاری و اتصالات آن‌ها با دیوارهای معمول محوطه یکسان نیست. نمونه کاربرد آن‌ها را در صفحه پنل پوششی سازه‌های تجاری و صنعتی ببینید.
باید توجه داشت که دیوار محوطه، دیوار حائل و دیوار سازه‌ای کاربردهای متفاوتی دارند. دیوار حائل باید فشار جانبی خاک و شرایط زهکشی را تحمل کند؛ دیوار سازه‌ای نیز تابع الزامات طراحی سازه است. بنابراین، مناسب‌بودن یک محصول برای دیوارکشی معمولی، به‌تنهایی به معنای مناسب‌بودن آن برای کاربردهای دیگر نیست. برای مقایسه کلی سیستم‌ها، مقاله انواع دیوار پیشساخته بتنی و کاربرد هرکدام را هم ببینید.
تاریخچه تولید دیوارهای بتنی پیشساخته
پیش‌ساختگی به معنای تولید اجزا در محلی جدا از محل نصب، سابقه‌ای طولانی دارد؛ اما تبدیل آن به یک صنعت استاندارد و مکانیزه، در چند مرحله اتفاق افتاده است.
مرحله اول: شکل‌گیری فناوری بتن و قطعات پیشساخته در قرن نوزدهم
توسعه سیمان پرتلند، بتن مسلح و روش‌های جدید قالب‌گیری، زمینه را برای تولید صنعتی قطعات ساختمانی فراهم کرد. در این دوره، استفاده از قطعات بتنی و سیمانی خارج از محل نهایی نصب گسترش یافت و زمینه پیش‌ساختگی مدرن شکل گرفت.
مرحله دوم: گسترش تولید انبوه پس از جنگ جهانی دوم
نیاز به بازسازی و ساخت‌وساز گسترده، استفاده از قطعات استاندارد و تولید کارخانه‌ای را افزایش داد. سیستمهای پانلی و سازه‌های پیشساخته برای افزایش تکرارپذیری و کاهش عملیات اجرایی در محل توسعه پیدا کردند.
مرحله سوم: توسعه قالب‌های صنعتی و تولید عمودی
قالب‌های فلزی قابل استفاده مجدد، قالب‌های باتری، تجهیزات تراکم و سیستمهای کنترل عملآوری، امکان تولید چند قطعه در یک چرخه را فراهم کردند. تولید عمودی به‌ویژه برای پانل‌هایی مناسب شد که به سطح قالبی باکیفیت در هر دو طرف نیاز داشتند.
مرحله چهارم: کنترل کیفیت و یکپارچگی فرایند تولید
در کارخانه‌های مدرن، کنترل کیفیت از بررسی محصول نهایی فراتر می‌رود و مواد اولیه، قالب، آرماتور، طرح اختلاط، عملآوری، ابعاد، انبارش و نصب را در بر می‌گیرد. انتخاب فناوری نیز بر اساس نوع محصول، ظرفیت تولید، کیفیت سطح و هزینه کل فرایند انجام میشود.
این تحول تاریخی نشان می‌دهد که مزیت اصلی پیش‌ساختگی صرفاً انتقال بتنریزی از محل پروژه به کارخانه نیست؛ بلکه تکرارپذیری تولید، کنترل شرایط ساخت و هماهنگی میان طراحی، تولید و نصب است. برای دید کلی‌تر درباره این روند، مقاله صنعتی‌سازی ساختمان را ببینید.
روش‌های تولید دیوار بتنی پیشساخته
روش تولید بر کیفیت سطح، دقت ابعادی، ظرفیت تولید، فضای موردنیاز و هزینه نهایی تأثیر می‌گذارد. دو فناوری مهم در تولید پانل‌های دیواری، قالب باتری و میز تیلتینگ هستند؛ هرکدام برای نیازها و الگوهای تولید متفاوتی طراحی شده‌اند.
روش اول: قالب‌گیری ثابت یا تخت
در این روش، قطعه در قالبی ثابت و معمولاً در وضعیت افقی تولید میشود. پس از آمادهسازی قالب و آرماتورگذاری، بتنریزی، تراکم و پرداخت سطح انجام می‌گیرد و قطعه پس از کسب مقاومت کافی از قالب جدا میشود.
این روش برای قطعات سفارشی، پانل‌های تخت و تولیداتی با تنوع هندسی مناسب است. بااین‌حال، سطحی که با قالب تماس ندارد معمولاً به عملیات پرداخت جداگانه نیاز دارد؛ کیفیت آن نیز به مهارت اجرا و روش پرداخت وابسته است.
روش دوم: قالب باتری (Battery Mould)
قالب باتری یکی از روش‌های صنعتی تولید پانل‌های بتنی است که در آن چند محفظه یا خانه قالب بهصورت عمودی کنار یکدیگر قرار می‌گیرند. صفحات قالب، دو طرف پانل را شکل می‌دهند و امکان تولید چند قطعه در یک چرخه فراهم میشود.
در این سیستم، قطعات در وضعیت عمودی بتنریزی و عملآوری می‌شوند. پس از رسیدن به مقاومت موردنیاز، محفظه‌ها باز شده و قطعات از قالب خارج می‌شوند. این فناوری برای تولید دیوارهای تخت و قطعاتی که کیفیت سطح هر دو طرف آن‌ها اهمیت دارد، مزایای قابل‌توجهی دارد.
روش سوم: تولید با میز تیلتینگ (Tilting Table)
میز تیلتینگ یا میز قالب‌گیری چرخان، یکی از روش‌های تولید پانل‌های بتنی پیشساخته در وضعیت افقی است. در این سیستم، بتن روی سطح قالب‌گیری ریخته میشود و پس از تراکم و کسب مقاومت لازم، میز به کمک جک‌ها یا سامانه هیدرولیکی به سمت وضعیت مایل یا تقریباً عمودی حرکت میکند تا قطعه با شرایط مناسب از قالب جدا شود.
تولید با میز تیلتینگ برای پانل‌های بزرگ، دیوارهای توپر، قطعات نما و برخی اجزای سفارشی مناسب است. تولیدکنندگان تجهیزات این سیستم بر انعطافپذیری قالب، امکان تنظیم ابعاد و جداسازی کنترلشده قطعات تأکید می‌کنند.
مزایای میز تیلتینگ
- انعطافپذیری در ابعاد و شکل قطعه: قالب‌های کناری و اجزای قابل تنظیم امکان تولید پانل‌هایی با اندازه‌ها و جزئیات متفاوت را فراهم می‌کنند.
- مناسب برای قطعات بزرگ: میزهای تیلتینگ می‌توانند برای پانل‌های بزرگ و قطعاتی که قالب‌گیری افقی آن‌ها مناسب‌تر است، استفاده شوند.
- جداسازی کنترلشده: حرکت هیدرولیکی میز، در صورت طراحی و بهره‌برداری صحیح، به جداشدن قطعه با کنترل بهتر کمک میکند.
- امکان ایجاد طرح روی سطح: استفاده از آسترهای طرحدار قالب می‌تواند بافت‌ها و نقش‌های مختلفی روی سطح بتن ایجاد کند.
- انعطاف در برنامه تولید: در برخی کارخانه‌ها، این روش برای تولید سفارشی و تغییر مکرر قالب‌ها مناسب است.
محدودیت اصلی این روش آن است که برای جداسازی قطعه باید میز و پانل بهصورت کنترلشده حرکت کنند. این عملیات به فضای مناسب، تجهیزات هیدرولیکی و برنامه ایمن بلندکردن نیاز دارد. همچنین، سطح بالایی بتن که با قالب تماس ندارد ممکن است به پرداخت جداگانه احتیاج داشته باشد.
مقایسه قالب باتری و میز تیلتینگ
| معیار | قالب باتری | میز تیلتینگ |
|---|---|---|
| وضعیت تولید | عمودی | افقی |
| کیفیت سطح اصلی | امکان سطح صاف و قالبی در هر دو طرف | یک سطح قالبی و سطح دیگر نیازمند پرداخت متناسب |
| ایجاد طرح | امکان استفاده از قالب یا آستر طرحدار در دو طرف | امکان استفاده از آستر طرحدار در سطح قالبی |
| جداسازی قطعه | بازکردن محفظه‌ها و خارج‌کردن قطعه از وضعیت عمودی | چرخاندن میز و خارج‌کردن قطعه |
| استفاده از فضا | معمولاً بهینه برای تولید چند پانل در فضای محدود | به فضای میزها و محدوده حرکت نیاز دارد |
| انعطاف تولید | مناسب برای تولید برنامه‌ریزی‌شده و پانل‌های سازگار با محفظه‌ها | مناسب برای تنوع ابعاد و قطعات سفارشی |
| نکته اصلی | برنامه‌ریزی محفظه‌ها و چرخه تولید | فضای حرکت، تجهیزات تیلتینگ و عملیات جداسازی |
این مقایسه کلی است و عملکرد واقعی به طراحی تجهیزات، ابعاد محصول، حجم سفارش و نحوه بهره‌برداری از کارخانه وابسته است. منابع تولیدکنندگان تجهیزات نیز قالب باتری را به‌عنوان گزینه‌ای کم‌فضا با قابلیت تولید سطوح دوطرفه و میز تیلتینگ را به‌عنوان گزینه‌ای انعطاف‌پذیر برای پانل‌های افقی معرفی می‌کنند.
مراحل تولید دیوار بتنی پیشساخته در کارخانه
صرف‌نظر از روش قالب‌گیری، تولید باکیفیت نیازمند یک فرایند مشخص از طراحی تا تأیید قطعه برای حمل است.
مرحله اول: طراحی فنی و تعیین مشخصات محصول
کاربرد دیوار، ارتفاع، طول قطعات، شرایط محیطی، بارهای وارد بر دیوار، نوع اتصال و الزامات نصب باید مشخص شوند. وزن قطعات و نقاط بلندکردن نیز باید برای مراحل تولید، حمل و نصب بررسی شوند. خدمات طراحی و مهندسی بنا آفرین پارس همین مرحله را پوشش می‌دهد.
مرحله دوم: آمادهسازی قالب
قالب از نظر ابعاد، صافی، تمیزی، سلامت اتصالات و آب‌بندی بررسی میشود. ماده رهاساز مناسب نیز بهصورت کنترلشده اعمال میشود. در قالب باتری، وضعیت صفحات جداکننده و در میز تیلتینگ، سلامت سطح میز و اجزای متحرک اهمیت ویژه‌ای دارند.
مرحله سوم: آمادهسازی آرماتور و قطعات مدفون
در قطعات بتن مسلح، میلگردها مطابق نقشه برش، خم و مونتاژ می‌شوند. پوشش بتن، فاصله میلگردها و موقعیت اتصالات و قطعات مدفون باید کنترل شود. در قطعاتی که آرماتور ندارند نیز الزامات طراحی و عملکردی محصول باید رعایت شود.

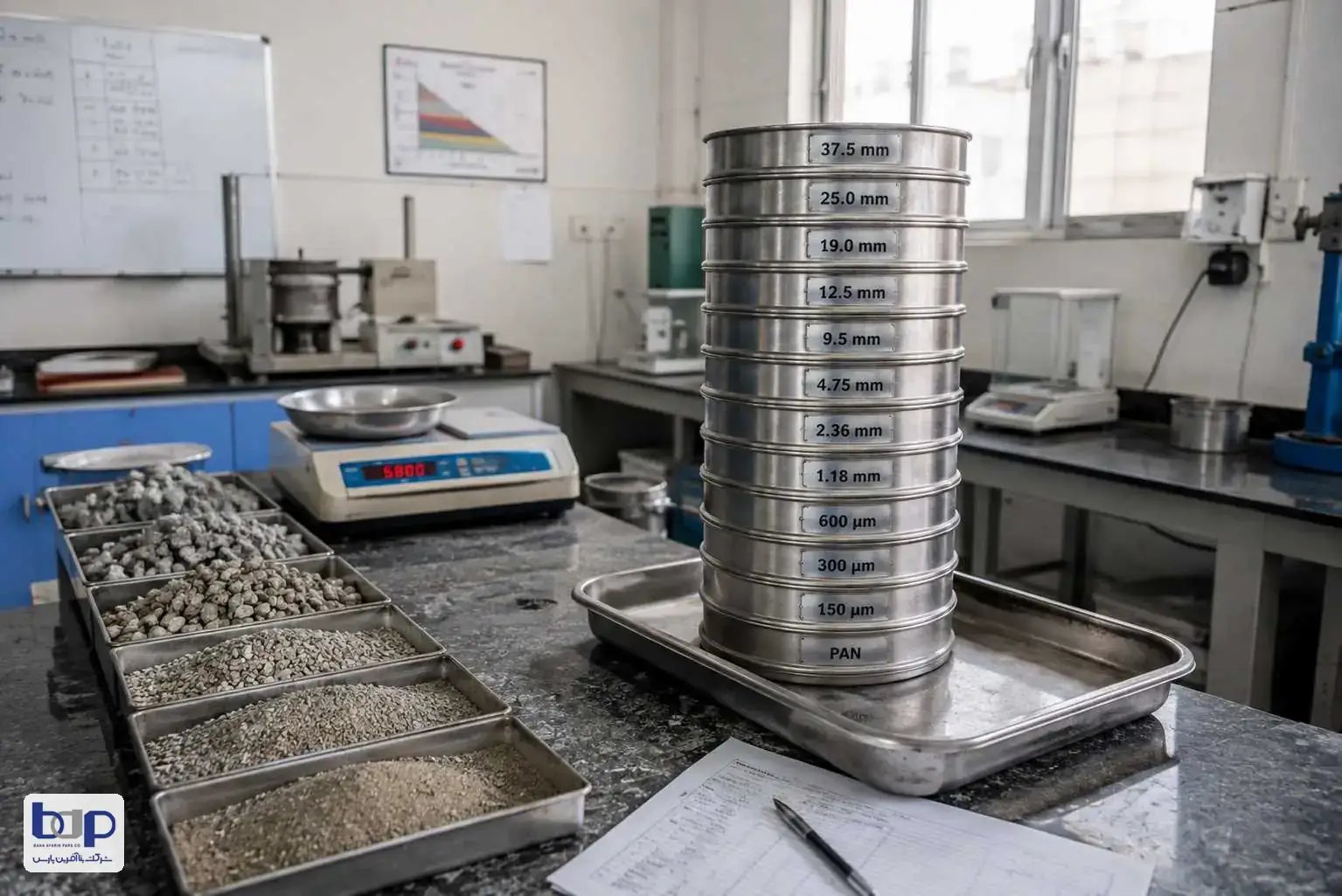

مرحله چهارم: ساخت و اختلاط بتن
سیمان، سنگدانه، آب و افزودنی‌های مجاز بر اساس طرح اختلاط مشخص ترکیب می‌شوند. کنترل رطوبت سنگدانه‌ها، مقدار آب، دقت توزین و زمان اختلاط به یکنواختی بتن کمک میکند. طرح اختلاط باید با روش قالب‌گیری، شرایط تراکم و مشخصات محصول سازگار باشد.

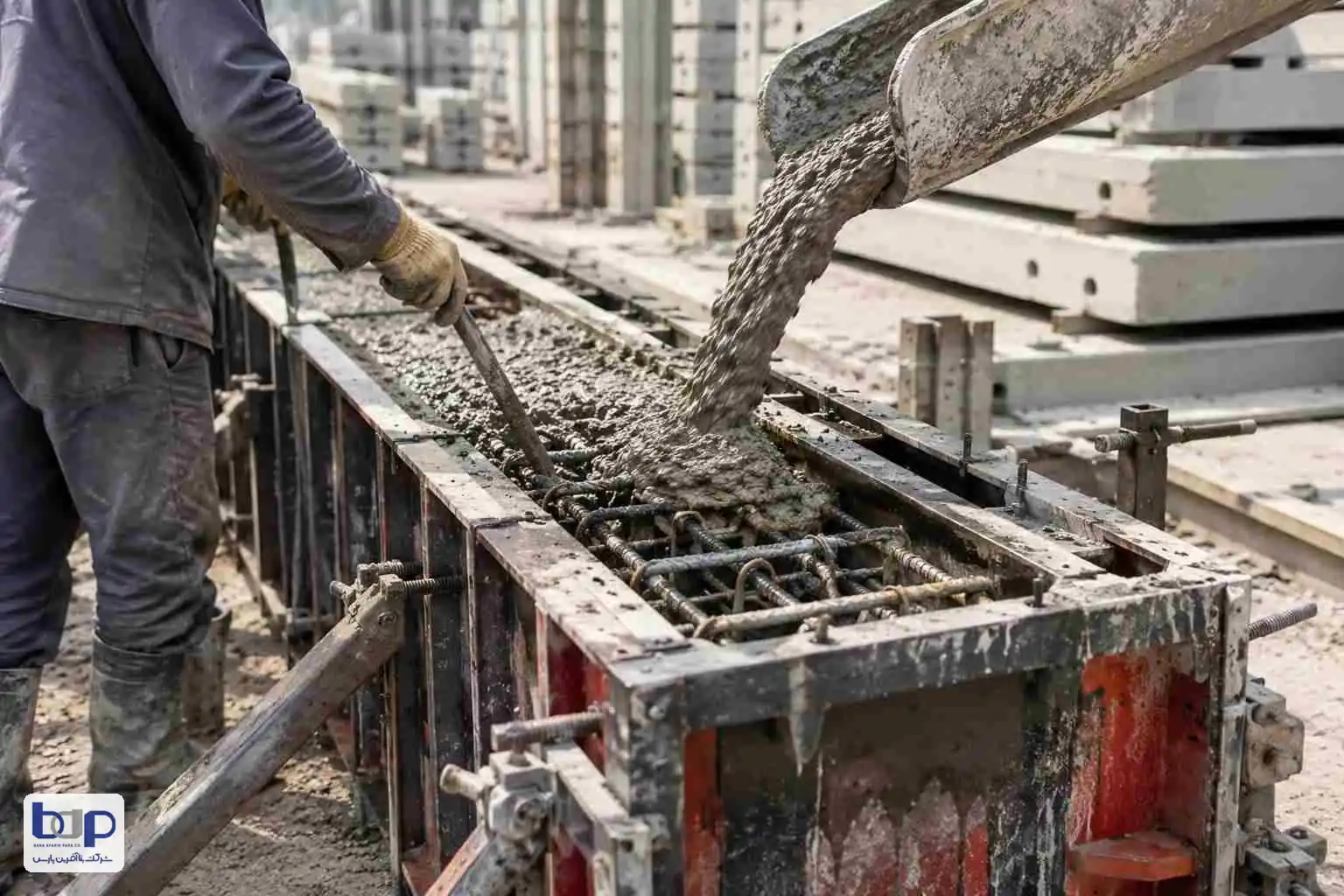

مرحله پنجم: بتنریزی و تراکم
در قالب باتری، بتن بهصورت کنترلشده در محفظه‌ها ریخته میشود. در میز تیلتینگ، بتن روی قالب افقی پخش و متراکم میشود. نوع و شدت تراکم باید متناسب با طرح اختلاط و هندسه قطعه باشد؛ تراکم ناکافی می‌تواند موجب حفره و کرموشدگی شود و تراکم نامناسب نیز خطر جداشدگی سنگدانه‌ها را افزایش می‌دهد.
مرحله ششم: عملآوری بتن
شرایط دما و رطوبت باید به‌گونه‌ای مدیریت شوند که بتن بتواند مقاومت و دوام موردنیاز را کسب کند. بسته به تجهیزات کارخانه، از روش‌های مناسب نگهداری رطوبت یا عملآوری کنترلشده استفاده میشود. عملآوری با بخار نیز در برخی خطوط تولید کاربرد دارد، اما چرخه حرارتی آن باید کنترل شود.
مرحله هفتم: قالببرداری و کنترل کیفیت
قطعه زمانی از قالب خارج میشود که مقاومت کافی برای تحمل تنش‌های جداسازی و جابه‌جایی داشته باشد. سپس ابعاد، سطح، لبه‌ها، محل قطعات مدفون و نتایج کنترل بتن بررسی می‌شوند. در قالب باتری، بازشدن محفظه‌ها و خارج‌کردن پانل باید با روش ایمن انجام شود؛ در میز تیلتینگ، حرکت میز و بلندکردن قطعه باید هماهنگ باشند.
مرحله هشتم: انبارش و آمادهسازی برای ارسال
قطعات تأییدشده روی تکیه‌گاه‌های مناسب قرار می‌گیرند تا از خمش ناخواسته، ترک‌خوردگی و آسیب لبه‌ها جلوگیری شود. ترتیب انبارش و بارگیری نیز باید به‌گونه‌ای برنامه‌ریزی شود که جابه‌جایی‌های اضافی و تنش‌های غیرضروری به حداقل برسند.
کنترل کیفیت دیوار پیشساخته؛ چه مواردی اهمیت دارند؟
کنترل کیفیت نباید فقط به مشاهده ظاهر قطعه یا دریافت نتیجه آزمایش مقاومت فشاری بتن محدود شود. راهنماهای تخصصی صنعت پیشساخته، کنترل مواد، ساخت، ابعاد، عملآوری، حمل و نصب را بخش‌هایی از یک نظام واحد می‌دانند. مهم‌ترین موارد عبارت‌اند از:
- ابعاد و هندسه: طول، ارتفاع، ضخامت، راستایی و محل شیارها یا اتصالات باید با نقشه و رواداری‌های تعریف‌شده مطابقت داشته باشند.
- کیفیت بتن: طرح اختلاط، کارایی، مقاومت مشخصه و الزامات دوام باید با کاربرد محصول هماهنگ باشند.
- آرماتور و قطعات مدفون: در محصولات مربوط، موقعیت و پوشش آرماتور و محل اتصالات باید با نقشه تطبیق داده شوند.
- عملآوری: شرایط تولید و مقاومت لازم برای قالببرداری و جابه‌جایی باید کنترل شوند.
- کیفیت سطح: حفره‌ها، کرموشدگی، ترک‌ها، لب‌پریدگی و یکنواختی سطح باید طبق معیار پذیرش محصول ارزیابی شوند.
- قابلیت نصب: قطعه باید از نظر ابعاد و محل اتصال با فونداسیون و اجزای مجاور سازگار باشد.
در تولید با قالب باتری، کیفیت صفحات قالب و نحوه بازشدن آن‌ها بر کیفیت سطح و سهولت جداسازی اثر مستقیم دارند. در میز تیلتینگ نیز کیفیت سطح قالب، روش پرداخت سطح آزاد بتن و عملکرد تجهیزات چرخاننده اهمیت دارند.
وجود یک نقص ظاهری الزاماً به معنای رد قطعه نیست و هر ترک نیز قابل قبول نیست. تصمیم باید بر اساس محل و ماهیت عیب، نقش قطعه و معیارهای پذیرش فنی گرفته شود. برای آشنایی با رویکرد بنا آفرین پارس در این بخش، صفحه کنترل کیفیت را ببینید.
حمل دیوار بتنی پیشساخته از کارخانه تا پروژه
حمل مرحله‌ای حساس است؛ زیرا ممکن است قطعه‌ای که در کارخانه سالم بوده، در اثر تکیهگاه نامناسب، مهاربندی ناکافی یا بلندکردن اشتباه آسیب ببیند.
پیش از بارگیری باید وزن و ابعاد قطعه، ظرفیت وسیله حمل، محل‌های مجاز بلندکردن، نحوه مهار قطعات، مسیر دسترسی و امکان تخلیه در محل پروژه بررسی شوند.
قطعات باید مطابق روش حمل طراحی‌شده مهار شوند. انتخاب تجهیزات بلندکردن نیز باید با وزن بار و شعاع کاری واقعی هماهنگ باشد. محدوده کار باید ایمن‌سازی شود و حضور افراد زیر بار معلق مجاز نباشد. مقررات OSHA آمریکا نیز الزامات ایمنی مربوط به اعضای پیشساخته در زمان نصب و بلندکردن را مشخص میکند؛ البته این مقررات جایگزین قوانین لازم‌الاجرای ایران نیستند. اطلاعات بیشتر درباره این مرحله را در صفحه حمل تخصصی ببینید.
مراحل نصب دیوار بتنی پیشساخته در محل پروژه
مرحله اول: نقشه‌برداری و آمادهسازی مسیر
مسیر دیوار، گوشه‌ها، ترازها، محل دروازه‌ها و موقعیت پایه‌ها مشخص میشود. وضعیت زمین، موانع زیرزمینی و دسترسی ماشین‌آلات نیز باید بررسی شوند.
مرحله دوم: اجرای فونداسیون یا محل استقرار پایه‌ها
نوع و ابعاد فونداسیون به سیستم دیوار، ارتفاع، بار باد، شرایط خاک، شیب زمین و جزئیات طراحی وابسته است. بسته به سیستم ممکن است از پی منفرد، پی نواری، پایه‌های مدفون یا راهکارهای اختصاصی استفاده شود.
مرحله سوم: نصب و تثبیت ستون‌ها یا پایه‌ها
در سیستمهای چندتکه، ستون‌ها با تجهیزات مناسب در محل تعیین‌شده قرار می‌گیرند. شاقولی، تراز و فاصله آن‌ها کنترل میشود و مهار موقت یا تثبیت دائمی طبق روش اجرایی انجام می‌گیرد. درباره ستون‌ها و جزئیات اتصال آن‌ها، صفحه ستون پیشساخته بتنی و مقاله اتصال ستون‌های بتنی پیشساخته و سیستم Column Shoe را ببینید.
مرحله چهارم: نصب پانلها و سایر قطعات
پانلها مطابق ترتیب طراحی‌شده در شیار ستون‌ها یا اتصالات مخصوص قرار می‌گیرند. هنگام نصب باید از ضربه‌زدن نامناسب، اعمال بار ناخواسته و آسیب‌دیدن لبه‌ها جلوگیری شود.
مرحله پنجم: تکمیل اتصالات و کنترل نهایی
اتصالات، درزها، گروت یا سایر اجزای تکمیلی طبق نقشه اجرا می‌شوند. سپس راستایی، شاقولی، تراز و پایداری دیوار بررسی میشود. اگر سیستم به درزهای حرکتی، آب‌بندی یا زهکشی نیاز داشته باشد، این موارد نیز باید اجرا شوند. برای آشنایی با خدمات اجرایی، صفحه نصب و اجرا را ببینید.
تفاوت نصب دیوار چندتکه و دیوار خودایستا
در سیستم چندتکه، عملکرد نهایی به هماهنگی ستون‌ها، پانلها، شیارها و فونداسیون وابسته است. خطای فاصله‌گذاری ستون‌ها می‌تواند نصب پانل را دشوار کند یا موجب لقی و آسیب اتصالات شود.
در سیستم خودایستا، نحوه استقرار و پایداری مجموعه اهمیت ویژه‌ای دارد. ابعاد پایه، شرایط تکیهگاه و مقاومت در برابر واژگونی باید برای شرایط واقعی پروژه مناسب باشند؛ بنابراین روش نصب یک سیستم را نمی‌توان بدون بررسی به سیستم دیگر تعمیم داد.
آیین‌نامه‌ها و استانداردهای مرتبط با دیوار بتنی پیشساخته در ایران
در انتخاب و اجرای دیوار بتنی پیشساخته، باید میان مقررات عمومی بتن، استاندارد محصول و الزامات اختصاصی پروژه تفاوت قائل شد. این اسناد مکمل یکدیگرند، اما کاربرد یکسانی ندارند.
مبحث نهم مقررات ملی ساختمان
مبحث نهم با عنوان «طرح و اجرای ساختمان‌های بتن‌آرمه» به موضوعاتی مانند مصالح بتن، میلگرد، مقاومت، دوام، اجرای بتن و کنترل کیفیت می‌پردازد. در کاربرد دیوارهای بتنی، ضوابط مرتبط با مشخصات بتن، پوشش میلگرد، دوام و طراحی اعضای بتن‌آرمه ممکن است اهمیت داشته باشند.
بااین‌حال، دامنه کاربرد این مبحث باید با نوع محصول و پروژه تطبیق داده شود؛ هر دیوار محوطه‌ای لزوماً یک عضو سازه‌ای ساختمان نیست.
آیین‌نامه بتن ایران (آبا)، نشریه شماره ۱۲۰
آیین‌نامه بتن ایران یکی دیگر از منابع مهم طراحی و اجرای سازه‌های بتنی است. تجدیدنظر دوم این آیین‌نامه در سال ۱۴۰۰ ابلاغ شده و دو جلد اصلی آن به تحلیل و طراحی و نیز مصالح و اجرا اختصاص دارند. برای پروژه‌های مشمول، باید دامنه الزام آیین‌نامه و اسناد قراردادی مربوط بررسی شود.
مبحث پنجم و استانداردهای ملی محصول
مبحث پنجم مقررات ملی ساختمان با عنوان «مصالح و فرآورده‌های ساختمانی» در شناسایی الزامات مرتبط با فرآورده‌های ساختمانی اهمیت دارد. استاندارد ملی ایران شماره ۱۴۷۰۸ نیز برای «نرده‌های بتنی ـ ویژگی‌ها» مطرح شده است؛ اما نباید بدون بررسی دامنه کاربرد، آن را استاندارد جامع تمام انواع دیوار بتنی پیشساخته دانست.
برای هر محصول باید مشخص شود که استاندارد اختصاصی دارد یا خیر، ویرایش معتبر کدام است و چه آزمایش‌هایی را پوشش می‌دهد.
اسناد فنی پروژه و الزامات پیمان
در پروژه‌های عمرانی، مشخصات فنی خصوصی، نقشه‌های مصوب، شرایط قرارداد و مشخصات فنی عمومی مرتبط نیز می‌توانند تعیین‌کننده باشند. به همین دلیل، پیش از تولید و نصب باید معیارهای پذیرش بتن و ابعاد قطعات، الزامات طراحی فونداسیون و اتصالات، روش حمل و نصب و مدارک کنترل کیفیت روشن شوند.
نکته: این بخش معرفی منابع فنی مرتبط است، نه تأیید انطباق قطعی یک محصول با تمام مقررات ایران. برای استفاده قراردادی یا صدور تأییدیه، متن رسمی و آخرین وضعیت اسناد باید از مراجع مربوط بررسی شود.
استانداردها و راهنماهای بین‌المللی چه نکاتی را روشن می‌کنند؟
در صنعت پیشساخته، کنترل کیفیت فقط به مقاومت فشاری بتن محدود نمی‌شود.
- ACI 533R-11: راهنمای مؤسسه بتن آمریکا درباره پانل‌های بتنی پیشساخته که موضوعاتی مانند طراحی، مصالح، ساخت، عملآوری، اتصالات، تلرانس‌ها و نصب را پوشش می‌دهد.
- PCI MNL-116 و MNL-117: راهنماهای مؤسسه بتن پیش‌تنیده و پیشساخته آمریکا برای کنترل کیفیت محصولات سازه‌ای و معماری.
- راهنماهای تولیدکنندگان تجهیزات قالب باتری: اطلاعات فنی RATEC، Elematic و Tecnocom درباره سطوح قالبی دوطرفه، تولید عمودی، بهینه‌سازی فضای کارخانه و روش‌های جداسازی قطعات.
- راهنماهای میز تیلتینگ: اطلاعات فنی Avermann و Vollert درباره تولید افقی پانلها، قالب‌های قابل تنظیم و جداسازی هیدرولیکی قطعات.
این منابع نشان می‌دهند که کیفیت نهایی دیوار حاصل هماهنگی طراحی، تولید و نصب است. حتی قطعه‌ای با بتن مقاوم، اگر ابعاد آن با محل نصب تطابق نداشته باشد یا اتصالات آن درست اجرا نشوند، می‌تواند مشکلات اجرایی ایجاد کند. فهرست کامل منابع را در بخش منابع و مراجع فنی ببینید.
مزایا و محدودیت‌های دیوار بتنی پیشساخته
| مزایا | محدودیت‌ها و ملاحظات |
|---|---|
| امکان کنترل تولید در محیط کارخانه | نیاز به برنامه‌ریزی و هماهنگی پیش از اجرا |
| کاهش عملیات ساخت در محل پروژه | وابستگی به دسترسی حمل و تجهیزات نصب |
| تکرارپذیری ابعاد در تولید استاندارد | نیاز به کنترل دقیق رواداری‌ها |
| امکان تولید سطوح صاف یا طرحدار | وابستگی کیفیت به قالب و روش تولید |
| سرعت اجرای مناسب در پروژه‌های برنامه‌ریزی‌شده | وابستگی زمان اجرا به آماده‌بودن فونداسیون |
| امکان استفاده از قطعات مدولار | نیاز به طراحی صحیح اتصالات و تکیه‌گاه‌ها |
آیا دیوار پیشساخته همیشه ارزان‌تر است؟
خیر. مقایسه اقتصادی باید بر اساس هزینه کل اجرا انجام شود، نه فقط قیمت هر قطعه یا قیمت هر متر طول دیوار.
هزینه نهایی به ارتفاع و ضخامت دیوار، نوع سیستم، حجم سفارش، آمادهسازی زمین، فونداسیون، حمل، تجهیزات نصب و دسترسی محل پروژه وابسته است. در پروژه‌های بزرگ و تکرارشونده، تولید مدولار می‌تواند مزیت اقتصادی ایجاد کند؛ اما در پروژه‌های کوچک یا دارای شرایط خاص زمین، نتیجه ممکن است متفاوت باشد. برای مقایسه تفصیلی هزینه، سرعت و دوام، مقاله مقایسه دیوار پیشساخته با دیوار آجری و بلوکی را بخوانید؛ برای مسیرهای طولانی و تکرارشونده نیز مقاله دیوار نیروگاه خورشیدی نمونه‌ای از این منطق را نشان می‌دهد.
بنا آفرین پارس؛ تولید دیوار بتنی پیشساخته با توجه به نیاز پروژه
انتخاب روش تولید، تأثیر مستقیمی بر کیفیت سطح، تکرارپذیری قطعات و بهره‌وری کارخانه دارد. در کارخانه‌هایی که تولید پانل‌های دیواری با قالب باتری انجام میشود، امکان شکلدهی هر دو طرف قطعه با صفحات قالب، استفاده بهینه از فضای تولید و کاهش نیاز به برخی عملیات پرداخت، از مزایای مهم این فناوری است.
بنا آفرین پارس، فعال در زمینه تولید قطعات بتنی پیشساخته در شهرک صنعتی رازی شهرضا، اصفهان، در حوزه دیوارهای پیشساخته برای محوطه‌ها و پروژه‌های مختلف فعالیت میکند. در این کارخانه، بتنریزی دیوارها با فناوری Battery Mold و بهصورت ایستاده انجام میشود و از کیورینگ بخار برای کاهش زمان تولید استفاده میشود؛ جزئیات این خط را در صفحه تولید صنعتی ببینید.
راهکارهای قابل بررسی برای پروژه‌های دیوارکشی شامل موارد زیر است:
- دیوار پیشساخته ستون‌دار (ستون و پانل‌های مجزا): برای پروژه‌هایی که استفاده از ستون و پانل‌های مجزا با شرایط آن‌ها سازگار است؛ دیوار پیشساخته بتنی.
- دیوار چندتکه: برای ارتفاع‌های بلند که تولید و حمل قطعه یک‌تکه مقرون‌به‌صرفه نیست؛ دیوار پیشساخته چندتکه.
- دیوار نرده‌ای بتنی: برای محوطه‌هایی که طراحی نرده‌ای و ظاهر معماری اهمیت دارد؛ دیوار نرده بتنی.
- دیوار بتنی خودایستا: برای کاربردهایی که این سیستم از نظر طراحی و شرایط نصب مناسب باشد؛ راهنمای دیوار خودایستا.
- طرح‌ها و ابعاد سفارشی: متناسب با نیاز پروژه و امکان‌سنجی فنی تولید؛ قطعات سفارشی بتنی و قطعات بتن اکسپوز.
برای انتخاب محصول مناسب، بهتر است ارتفاع دیوار، طول مسیر، شرایط زمین، محل نصب و محدودیت‌های حمل مشخص شوند. سپس میتوان نوع دیوار، تعداد قطعات، روش اجرا و جزئیات موردنیاز را بررسی کرد.
هدف از انتخاب صحیح، صرفاً تهیه قطعات بتنی نیست؛ بلکه رسیدن به دیواری است که از نظر کیفیت ساخت، تناسب ابعاد، سهولت نصب و هزینه کلی با نیاز پروژه هماهنگ باشد. نمونه‌ای از دیوارهای تولیدشده را در صفحه پروژه‌های اجراشده ببینید و برای دریافت اطلاعات بیشتر یا ثبت درخواست، از صفحه مشاوره فنی استفاده کنید.
سوالات متداول
دیوار بتنی پیشساخته چگونه تولید میشود؟
تولید معمولاً شامل طراحی محصول، آمادهسازی قالب، آرماتورگذاری در صورت نیاز، اختلاط و بتنریزی، تراکم، عملآوری، قالببرداری، کنترل کیفیت و آمادهسازی برای حمل است.
مزیت قالب باتری در تولید دیوار بتنی چیست؟
قالب باتری امکان تولید چند پانل در محفظههای عمودی، استفاده بهینه از فضای کارخانه و شکلدهی هر دو طرف پانل با سطح قالب را فراهم میکند. همچنین، با طراحی مناسب قالب میتوان سطوح طرحدار تولید کرد و مرحله چرخاندن قطعه پس از تولید افقی را حذف کرد.
تفاوت قالب باتری و میز تیلتینگ چیست؟
قالب باتری پانلها را بهصورت عمودی تولید میکند و برای تولید چند قطعه و دستیابی به سطح قالبی در دو طرف مناسب است. میز تیلتینگ قطعات را بهصورت افقی تولید میکند و با چرخاندن کنترلشده میز، جداسازی قطعه را تسهیل میکند. میز تیلتینگ معمولاً برای تنوع ابعاد و قطعات سفارشی انعطافپذیری بیشتری دارد.
آیا دیوار پیشساخته به فونداسیون نیاز دارد؟
نوع و ابعاد فونداسیون یا تکیهگاه به سیستم دیوار، ارتفاع، بارهای وارده و شرایط خاک بستگی دارد. حتی در سیستمهای خودایستا نیز باید پایداری مجموعه بررسی شود.
مقاومت بتن دیوار پیشساخته باید چقدر باشد؟
مقاومت موردنیاز به طراحی قطعه، کاربرد، شرایط محیطی و مراحل جابه‌جایی بستگی دارد. یک عدد ثابت را نمی‌توان برای تمام دیوارهای پیشساخته تجویز کرد.
آیا دیوار پیشساخته برای هر نوع زمین مناسب است؟
نه لزوماً. شیب زمین، ظرفیت باربری خاک، اختلاف تراز، زهکشی و شرایط نصب باید بررسی شوند. در زمین‌های شیب‌دار یا دارای خاک مسئله‌دار، ممکن است به طراحی فونداسیون یا جزئیات اجرایی ویژه نیاز باشد.
جمع‌بندی
تولید و نصب یک دیوار بتنی پیشساخته زنجیره‌ای از تصمیم‌های مرتبط است: انتخاب سیستم دیوار، روش قالب‌گیری، کیفیت بتن و آرماتور، عملآوری و قالببرداری، انبارش و حمل، فونداسیون و اتصالات. کیفیت نهایی نتیجه هماهنگی همین حلقه‌هاست، نه فقط مقاومت بتن. پیش از سفارش، ارتفاع و طول مسیر، شرایط زمین، دسترسی حمل و جرثقیل و الزامات پروژه را مشخص کنید تا انتخاب سیستم و برنامه تولید دقیق‌تر انجام شود.
منابع و مراجع فنی
منابع بین‌المللی
- American Concrete Institute (ACI)، ACI PRC-533-11: Guide for Precast Concrete Wall Panels.
- RATEC، Battery Production: Vertical Production for High Surface Quality (منبع فنی).
- Elematic، When Does Your Precast Production Benefit from a Battery Mold? (مقاله فنی).
- Tecnocom، Battery Moulds (مشخصات فناوری قالب باتری).
- Avermann، Tilting Table Production (منبع فنی).
- Vollert، Tilting Table for Precast Concrete Production (منبع فنی).
- United Nations Industrial Development Organization (UNIDO)، Introduction of Advanced Techniques for the Production and Use of Prefabricated Elements and Components for Industrial Construction (گزارش فنی).
منابع ایران
- مبحث نهم مقررات ملی ساختمان، «طرح و اجرای ساختمان‌های بتن‌آرمه»، ویرایش پنجم، ۱۳۹۹.
- آیین‌نامه بتن ایران (آبا)، نشریه ۱۲۰، تجدیدنظر دوم، ۱۴۰۰.
- مبحث پنجم مقررات ملی ساختمان، «مصالح و فرآورده‌های ساختمانی».
- پژوهش‌های مرتبط با دیوارهای پیشساخته بتنی و ضوابط فنی در پایگاه مقالات کنفرانس‌های ایران.
