کالورت بتنی پیش‌ساخته؛ از مبانی هیدرولیکی و طراحی سازه‌ای تا روش‌های تولید و اجرا

۱. کالورت چیست و چه تفاوتی با لوله بتنی و پل دارد؟

کالورت سازه‌ای است که از یک مسیر طبیعی یا مصنوعی جریان آب در زیر یک مانع مانند جاده یا خاکریز عبور می‌کند. اصطلاح «آبرو» در پروژه‌های راه‌سازی برای طیفی از این سازه‌ها استفاده می‌شود؛ از لوله‌های کوچک زهکشی تا آبروهای جعبه‌ای بزرگ.

مرز میان کالورت و پل همیشه صرفاً با یک اندازه مشخص نمی‌شود؛ تعریف و طبقه‌بندی ممکن است با توجه به ضوابط مرجع، نوع سازه و مشخصات پروژه متفاوت باشد. از دید مهندسی، آنچه اهمیت دارد، سیستم انتقال بار، شرایط هیدرولیکی و ضوابط طراحی قابل‌اعمال است.

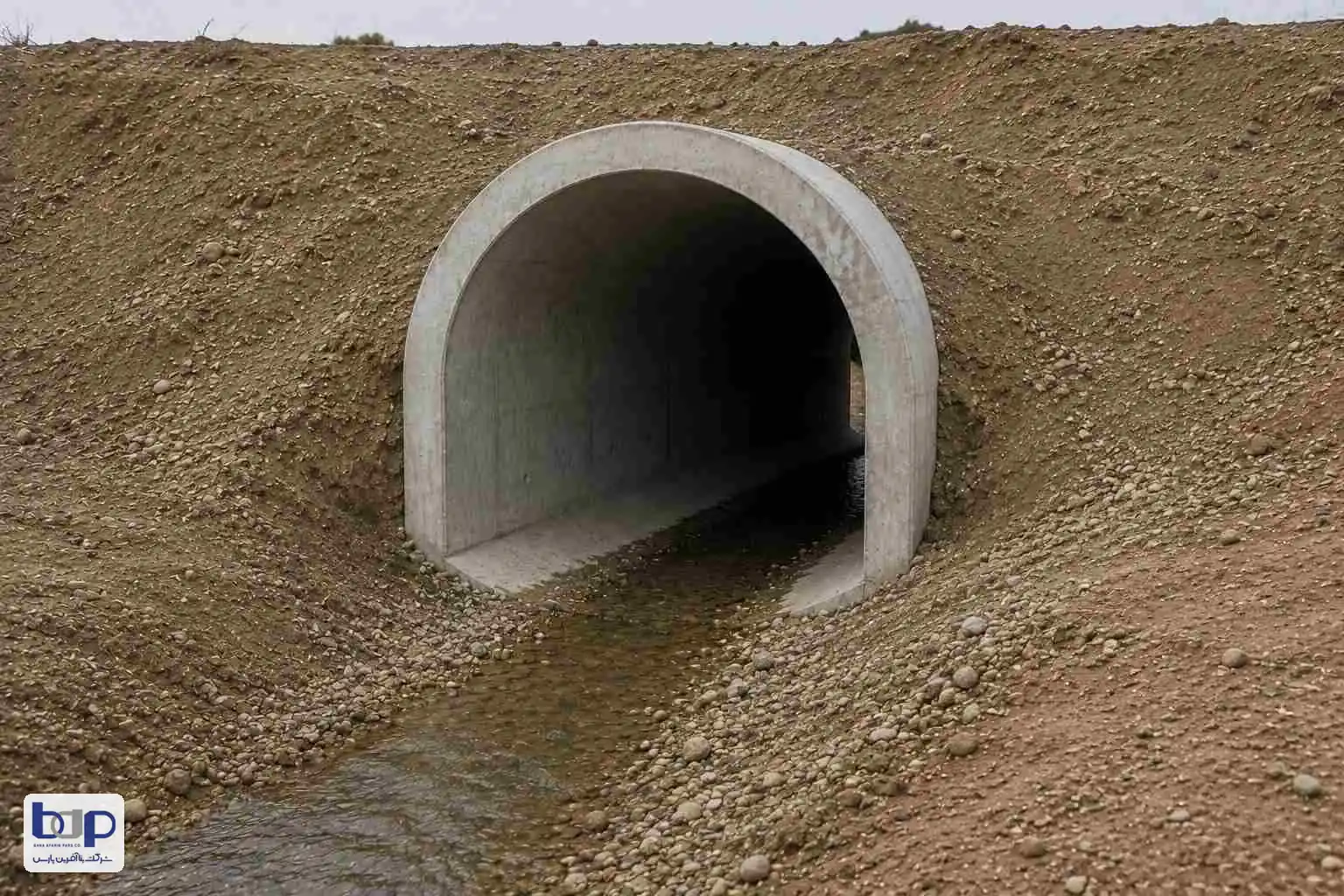

کالورت لوله‌ای

برای زهکشی و عبور جریان در مقاطع دایره‌ای استفاده می‌شود. رفتار هندسی حلقه‌ای آن در برابر فشار خاک با رفتار مقاطع جعبه‌ای متفاوت است. در پروژه‌های متداول، قطر، شیب، شرایط ورودی و خروجی و اتصال لوله‌ها از عوامل مهم انتخاب هستند.

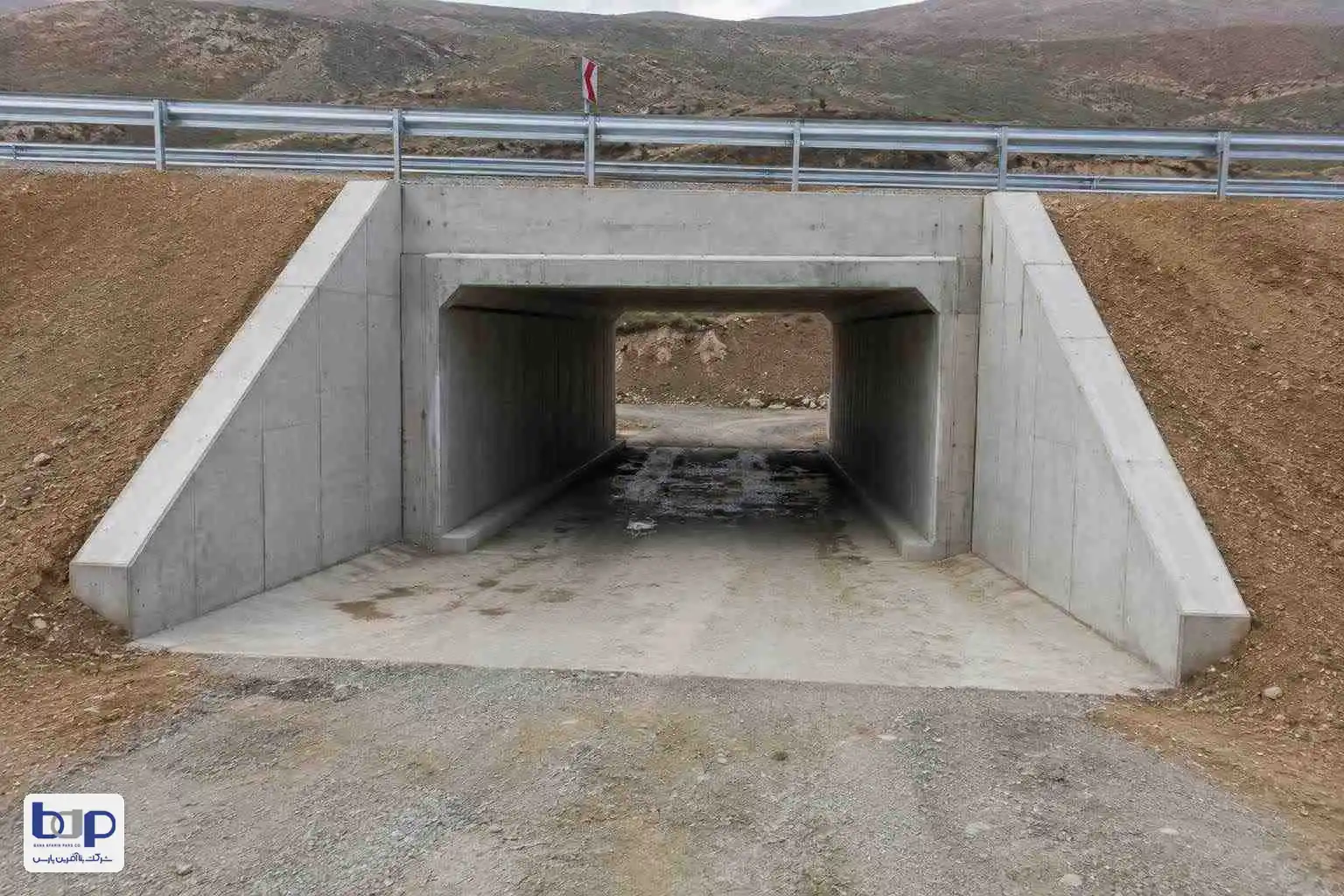

کالورت جعبه‌ای یا قوطی‌شکل

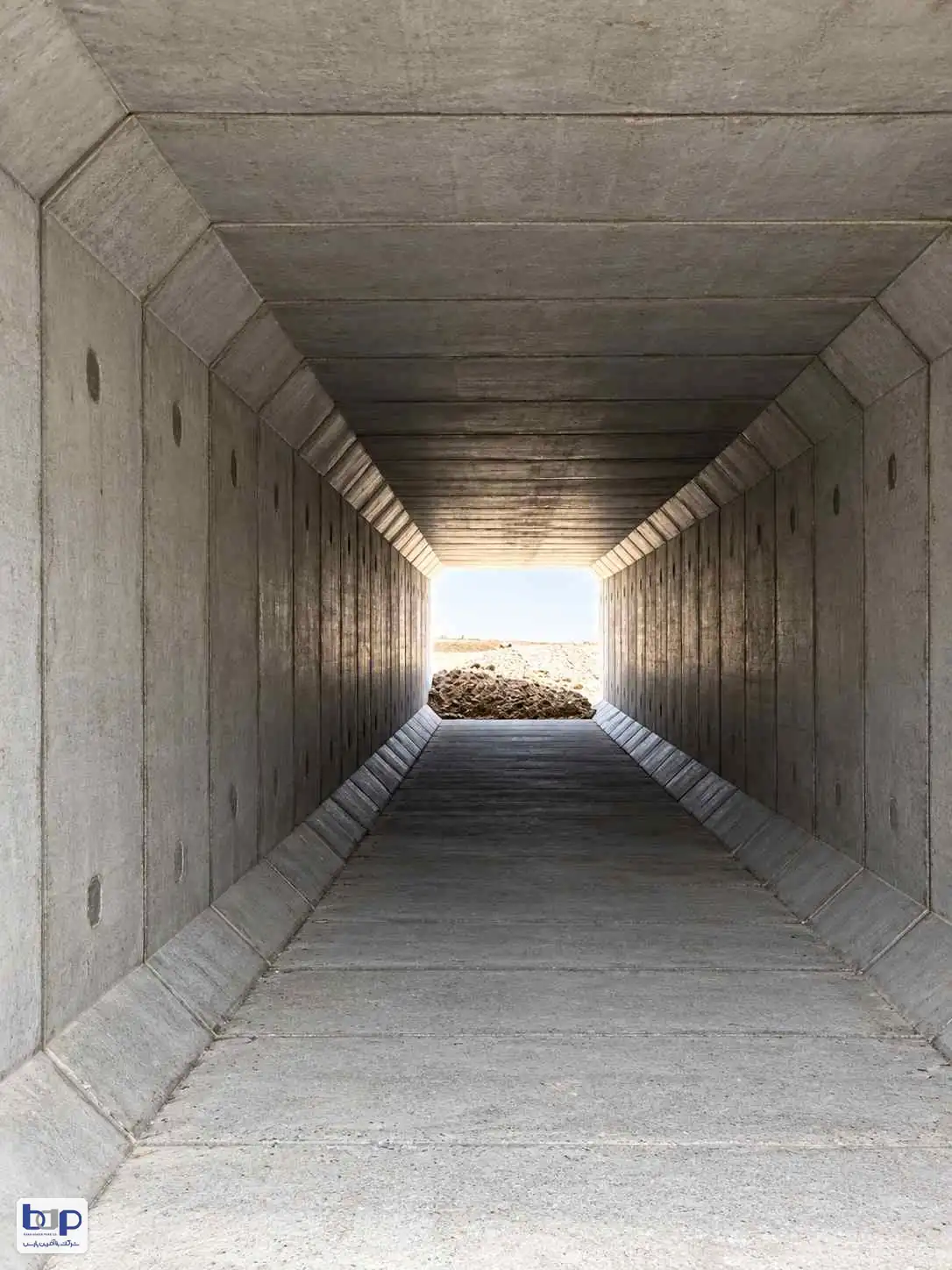

دارای سقف، کف و دیواره‌های جانبی است و می‌تواند یک‌سلولی یا چندسلولی باشد. این شکل هندسی برای دهانه‌های مستطیلی، عبور رواناب و برخی زیرگذرها مناسب است؛ طراحی آن باید رفتار قاب بتنی و اثر خاک اطراف را در نظر بگیرد.

پل

معمولاً برای عبور از دهانه‌ها یا موانع بزرگ‌تر طراحی می‌شود و ممکن است به کوله، پایه و عرشه مستقل نیاز داشته باشد. تصمیم‌گیری درباره انتخاب پل یا کالورت باید بر اساس الزامات هیدرولیکی، سازه‌ای، محیطی و ضوابط پروژه صورت گیرد؛ نه فقط قیمت اولیه.

نکته مهم آن است که انتخاب شکل کالورت باید نتیجه طراحی باشد، نه نقطه شروع آن. برای مثال، ممکن است یک مقطع لوله‌ای برای جریان موردنظر کافی باشد، اما در شرایطی با محدودیت ارتفاع یا نیاز به عرض بازشوی بیشتر، مقطع جعبه‌ای مناسب‌تر شود. برای آشنایی با مقاطع قابل تولید، صفحه‌ی کالورت بتنی پیش‌ساخته را ببینید.

۲. مبانی هیدرولیکی؛ اولین مرحله در انتخاب کالورت

پیش از تعیین ضخامت بتن یا مقدار آرماتور، باید مشخص شود که کالورت چه مقدار آب را در چه شرایطی عبور خواهد داد. یک کالورت از نظر سازه‌ای ممکن است مقاوم باشد، اما اگر ظرفیت هیدرولیکی آن کافی نباشد، در زمان بارندگی شدید می‌تواند موجب بالا آمدن آب در بالادست، آب‌گرفتگی یا سرریز از روی جاده شود.

۲.۱. دبی طرح و دوره بازگشت

دبی طرح معمولاً بر اساس مطالعات هیدرولوژیکی حوزه آبریز، الگوی بارندگی، مساحت و ویژگی‌های حوضه و سطح اطمینان موردنیاز تعیین می‌شود. دوره بازگشت انتخابی نیز باید با اهمیت مسیر، پیامدهای آب‌گرفتگی و معیارهای کارفرما و ضوابط پروژه هماهنگ باشد.

انتخاب یک دوره بازگشت واحد برای تمام کالورت‌ها صحیح نیست؛ زیرا یک آبروی کوچک در مسیر دسترسی محلی و یک سازه زهکشی در بزرگراه پرتردد، پیامدهای یکسانی در صورت شکست عملکرد ندارند.

۲.۲. جریان ورودی، جریان خروجی و افت انرژی

در تحلیل هیدرولیکی کالورت باید دست‌کم این موارد بررسی شوند:

• شرایط کنترل ورودی و خروجی و تراز آب بالادست؛
• شکل و ابعاد دهانه و وضعیت دیواره‌های ورودی؛
• شیب کف، طول مسیر جریان و زبری سطح داخلی؛
• تراز آب پایین‌دست و احتمال غرقاب‌شدن خروجی؛
• افت انرژی، سرعت جریان و احتمال فرسایش در خروجی؛
• احتمال ورود رسوب، شاخه، زباله و سایر موانع جریان.

راهنمای Hydraulic Design of Highway Culverts (HDS-5) منتشرشده از سوی اداره فدرال بزرگراه‌های آمریکا (FHWA)، یکی از مراجع شناخته‌شده برای تحلیل هیدرولیکی آبروهای جاده‌ای است. این راهنما روش‌های محاسبه، نمودارهای طراحی و ملاحظات مربوط به شرایط جریان را پوشش می‌دهد.

۲.۳. چرا افزایش ابعاد همیشه بهترین راه‌حل نیست؟

افزایش دهانه می‌تواند ظرفیت عبور را بیشتر کند، اما هزینه بتن و آرماتور، ابعاد پی، وزن قطعات، نیازهای حمل و ظرفیت جرثقیل را نیز افزایش می‌دهد. از طرف دیگر، کوچک‌کردن بیش از حد دهانه ممکن است باعث افزایش تراز آب بالادست، سرعت‌های نامطلوب یا حساسیت بیشتر به گرفتگی شود.

راه‌حل مهندسی، مقایسه گزینه‌ها با در نظر گرفتن ظرفیت هیدرولیکی، هزینه چرخه عمر، شرایط اجرا و خطر پیامدهای شکست عملکرد است. در مناطق دارای رسوب زیاد یا جریان‌های سیلابی حامل شاخه و مواد شناور، بررسی گرفتگی و دسترسی برای پاک‌سازی نیز اهمیت ویژه‌ای دارد.

۳. رفتار سازه‌ای کالورت؛ چرا بتن مقاوم به‌تنهایی کافی نیست؟

کالورت مدفون برخلاف یک تیر یا ستون معمولی، در تعامل دائمی با خاک اطراف خود قرار دارد. میزان و نحوه انتقال بار به سقف، دیواره‌ها و کف آن به عمق خاک روی سازه، نوع نصب، سختی خاک، تراکم خاکریزی و وضعیت تماس خاک با سطوح بتنی وابسته است.

۳.۱. بارهای اصلی وارد بر کالورت

در طراحی سازه‌ای، بسته به موقعیت و مشخصات پروژه، باید اثر بارهای زیر بررسی شود:

در نتیجه، ضخامت سقف و دیواره، مقدار و آرایش آرماتور و جزئیات اتصال نباید تنها با توجه به ابعاد ظاهری یا مقاومت فشاری بتن تعیین شوند.

۳.۲. اندرکنش خاک و سازه

یکی از موضوعات مهم در پژوهش‌های کالورت، اندرکنش خاک و سازه (Soil–Structure Interaction) است. بار وارد بر کالورت فقط تابع وزن خاک نیست؛ نحوه تغییرشکل خاک و سازه نسبت به یکدیگر نیز بر توزیع فشار اثر می‌گذارد.

مطالعه منتشرشده در Journal of Structural Engineering در سال ۲۰۰۹، رفتار یک کالورت بتن مسلح زیر خاکریزی به ارتفاع ۹٫۵ متر را با اندازه‌گیری‌های میدانی و تحلیل عددی بررسی کرد. پژوهشگران مدل عددی را با داده‌های اندازه‌گیری‌شده مقایسه کردند و سپس پارامترهای مؤثر بر عملکرد سازه را مطالعه کردند. اهمیت این نوع پژوهش در آن است که شرایط واقعی نصب و رفتار غیرخطی خاک و بتن می‌تواند بر نتایج اثر بگذارد.

در پژوهش دیگری که در سال ۲۰۲۵ در نشریه Proceedings of the Institution of Civil Engineers – Geotechnical Engineering منتشر شد، اثر نوع و ویژگی‌های مصالح خاکریزی بر بار وارد بر کالورت مدفون در ترانشه با تحلیل عددی بررسی شد. نتایج نشان دادند که سختی، ویژگی‌های مقاومتی و میزان تراکم خاک می‌توانند اثرهای متفاوتی بر بار وارد بر بخش‌های مختلف سازه داشته باشند. بنابراین، تراکم بیشتر را نباید بدون توجه به مدل طراحی و شرایط نصب، معادل کاهش یکسان تمام نیروهای سازه‌ای دانست.

این یافته‌ها یک نتیجه اجرایی مهم دارند: طراحی کالورت و مشخصات خاکریزی اطراف آن باید با یکدیگر هماهنگ باشند. تغییر نوع خاک، ضخامت لایه‌های خاکریزی یا روش تراکم در کارگاه می‌تواند شرایط واقعی سازه را از فرضیات طراحی دور کند.

۳.۳. لنگر خمشی، برش و ترک‌خوردگی

سقف و کف کالورت جعبه‌ای معمولاً مانند اعضای یک قاب بتن مسلح عمل می‌کنند. دیواره‌های جانبی نیز در انتقال نیرو و محدودکردن تغییرشکل‌ها نقش دارند. در نتیجه، گوشه‌های اتصال سقف و دیواره، نواحی با تغییر ناگهانی هندسه و نقاط تمرکز تنش باید با دقت طراحی شوند.

کنترل‌های سازه‌ای، متناسب با ضوابط حاکم بر پروژه، می‌تواند شامل موارد زیر باشد:

• مقاومت خمشی و برشی اعضا؛
• نیروهای محوری و اثر ترکیبی نیرو و لنگر؛
• کنترل ترک‌خوردگی و تغییرشکل؛
• طول مهاری و وصله آرماتورها؛
• ضخامت پوشش بتن و شرایط دوام؛
• حالت‌های بارگذاری هنگام ساخت، حمل و نصب؛
• عملکرد اتصال‌ها در کالورت‌های چندقطعه‌ای.

در پژوهش‌های آزمایشگاهی و عددی درباره کالورت‌های جعبه‌ای نیز الگوی ترک، منحنی بار ـ تغییرمکان و نحوه توزیع نیرو در مقاطع مختلف بررسی شده‌اند. این مطالعات نشان می‌دهند که ارزیابی عملکرد نباید فقط به کنترل مقاومت نهایی محدود شود؛ رفتار در مراحل پیش از شکست و کیفیت جزئیات نیز اهمیت دارد.

۴. کالورت یکپارچه، چندقطعه‌ای و چندسلولی؛ تفاوت در طراحی و اجرا

کالورت‌های پیش‌ساخته را می‌توان از نظر شکل مقطع و شیوه مونتاژ به چند گروه تقسیم کرد. این طبقه‌بندی برای انتخاب روش تولید و برنامه‌ریزی حمل نیز اهمیت دارد.

کالورت یکپارچه

سقف، کف و دیواره‌ها به صورت یک واحد سازه‌ای تولید می‌شوند. این روش می‌تواند تعداد درزهای مونتاژ در محل را کاهش دهد؛ اما وزن، ابعاد حمل، امکان عبور از مسیرهای محدود و ظرفیت تجهیزات بلندکردن باید از ابتدا بررسی شوند.

کالورت دو یا چندقطعه‌ای

اجزای سازه جداگانه تولید و در محل به هم متصل می‌شوند. این روش می‌تواند محدودیت وزن یا حمل را کاهش دهد، اما عملکرد نهایی به طراحی اتصال، انتقال نیرو، کنترل تلرانس‌ها و آب‌بندی درزها وابسته است.

کالورت چندسلولی

با استفاده از چند دهانه مجاور، ظرفیت عبور جریان یا عرض بازشوی موردنیاز تأمین می‌شود. طراحی باید توزیع جریان میان سلول‌ها، شرایط ورودی و خروجی، دیواره‌های میانی و بارگذاری سازه‌ای را در نظر بگیرد.

مطالعه‌ای در Journal of Building Engineering در سال ۲۰۲۴، عملکرد لرزه‌ای یک کالورت پیش‌ساخته با اجزای جداشده و اتصال‌های جدید را با استفاده از آزمایش میز لرزه و تحلیل عددی بررسی کرده است. این پژوهش نشان می‌دهد که توسعه سامانه‌های پیش‌ساخته تنها به تولید قطعات بزرگ یکپارچه محدود نیست؛ طراحی اتصال و هماهنگی تغییرشکل اجزا نیز موضوعی مستقل و مهم در پژوهش‌های روز است. البته نتایج یک سیستم آزمایش‌شده را نمی‌توان بدون بررسی جزئیات به تمام کالورت‌های پیش‌ساخته تعمیم داد.

چه زمانی کالورت دوتکه مناسب‌تر است؟

وقتی وزن قطعه یکپارچه از ظرفیت تجهیزات بلندکردن بیشتر باشد، مسیر دسترسی محدود باشد یا حمل قطعه بزرگ دشوار شود، مدل چندقطعه‌ای می‌تواند گزینه قابل بررسی باشد. بااین‌حال، تصمیم نهایی باید هزینه کل تولید، حمل، نصب، طراحی اتصال و نگهداری را در کنار هم بسنجد. کاهش وزن هر قطعه به‌تنهایی به معنای اقتصادی‌تر شدن کل پروژه نیست.

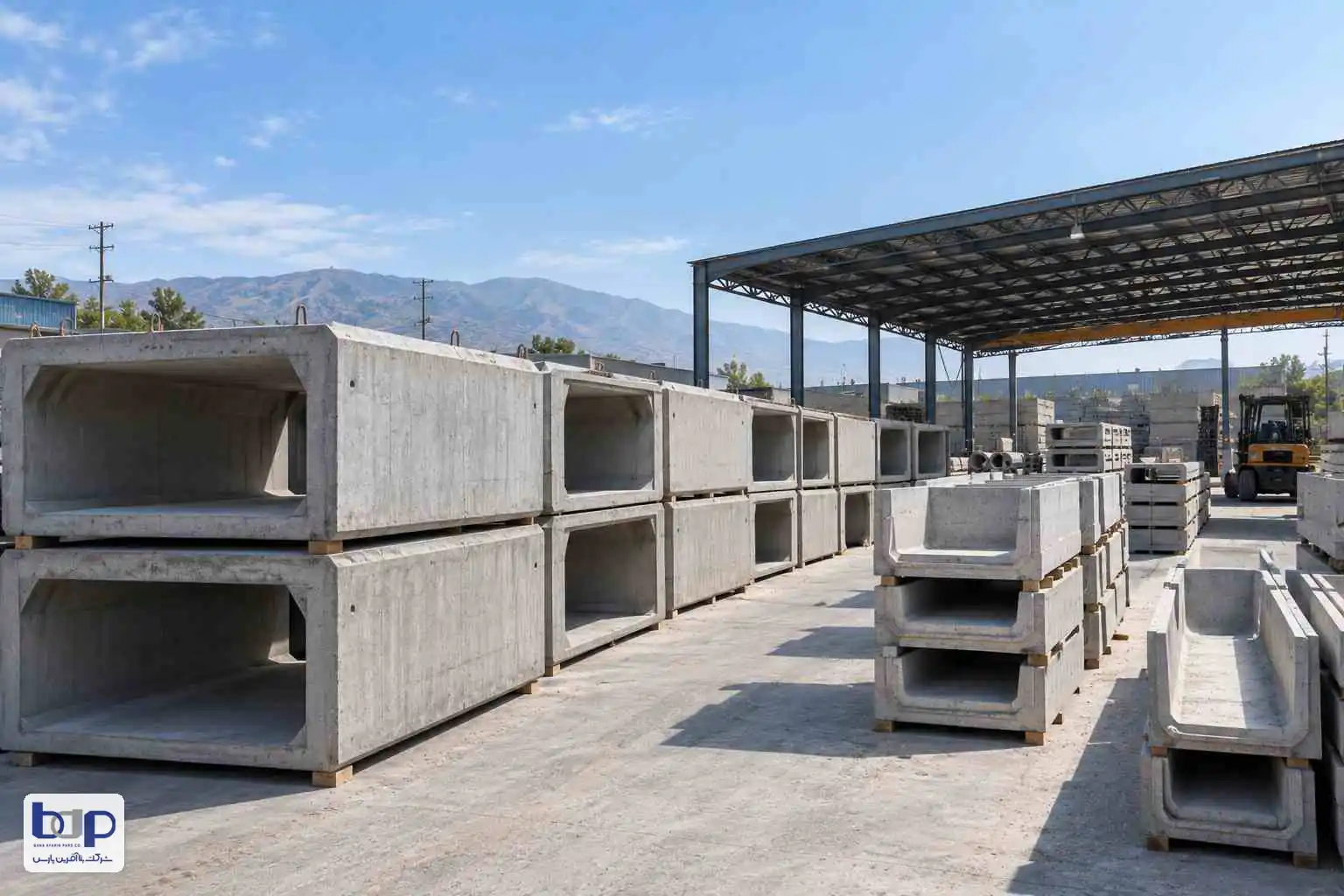

۵. روش‌های تولید کالورت بتنی پیش‌ساخته

روش تولید بر دقت هندسی، کیفیت سطح، تراکم بتن، سرعت چرخه تولید و هزینه تمام‌شده اثر می‌گذارد. انتخاب روش مناسب باید با ابعاد قطعه، تعداد سفارش، پیچیدگی آرماتوربندی، تجهیزات کارخانه و الزامات کنترل کیفیت هماهنگ باشد.

روش اول: قالب ثابت و بتن‌ریزی افقی

قالب فولادی یا سیستم قالب‌بندی مناسب در وضعیت افقی نصب می‌شود؛ آرماتور درون آن قرار می‌گیرد و بتن پس از ریختن و تراکم، عمل‌آوری می‌شود. این روش برای تولید قطعاتی با ابعاد و هندسه متنوع قابل استفاده است، اما کیفیت نهایی به سختی قالب، نحوه تراکم، دسترسی به نقاط داخلی و روش قالب‌برداری وابسته است.

روش دوم: قالب‌های چندبخشی و تولید مدولار

در این روش، قطعه به اجزای قابل حمل تقسیم می‌شود یا از قالب‌هایی استفاده می‌شود که امکان تغییر ابعاد و تولید سری را فراهم می‌کنند. این رویکرد می‌تواند حمل و نصب را ساده‌تر کند، اما تعداد درزها و حساسیت طراحی اتصال را افزایش می‌دهد.

روش سوم: تولید صنعتی با کنترل مکانیزه

در کارخانه‌هایی که حجم تولید بالا است، بخشی از عملیات مانند آماده‌سازی قالب، انتقال بتن، تراکم، عمل‌آوری و جابه‌جایی می‌تواند مکانیزه شود. هدف اصلی، کاهش نوسان کیفیت و تکرارپذیرکردن چرخه تولید است؛ میزان اتوماسیون به طراحی کارخانه و تیراژ اقتصادی وابسته است. برای آشنایی با یک نمونه چرخه تولید قطعات پیش‌ساخته، مقاله‌ی تولید و نصب دیوار بتنی پیش‌ساخته و صفحه‌ی تولید را ببینید.

۵.۱. قالب‌بندی و کنترل هندسه

قالب باید فشار بتن تازه را تحمل کند و در برابر تغییرشکل ناخواسته پایدار باشد. خطای قالب‌بندی می‌تواند به تغییر ضخامت دیواره یا سقف، اختلاف ابعاد دهانه، ناهم‌راستایی درزها و دشواری مونتاژ منجر شود.

در کالورت‌های مدولار، تلرانس ابعادی تنها موضوعی ظاهری نیست. اختلاف اندازه میان قطعات مجاور ممکن است اجرای آب‌بندی یا انتقال مناسب نیرو در اتصال را مختل کند. بنابراین، کنترل ابعاد باید پیش از بتن‌ریزی و پس از قالب‌برداری انجام شود.

۵.۲. آرماتوربندی و پوشش بتن

قفسه آرماتور باید با نقشه مصوب مطابقت داشته باشد و هنگام بتن‌ریزی جابه‌جا نشود. فاصله‌نگهدارها، طول مهاری، وصله‌ها و فاصله میلگردها باید به‌گونه‌ای باشند که بتن بتواند فضای میان آرماتورها را به‌درستی پر کند.

پوشش بتن نیز باید متناسب با شرایط محیطی و ضوابط طراحی تعیین شود. در سازه‌ای که با آب، خاک، یون‌های مهاجم یا شرایط خورنده تماس دارد، دوام بتن و حفاظت فولاد بخشی از طراحی است، نه صرفاً یک مرحله اجرایی.

۵.۳. بتن‌ریزی و تراکم

بتن باید با طرح اختلاط تأییدشده و کارایی متناسب با هندسه قالب و تراکم آرماتورها تولید شود. تراکم ناکافی می‌تواند باعث حفره، کرموشدگی و کاهش کیفیت تماس بتن با آرماتور شود. در مقابل، تراکم نامناسب یا بیش از حد نیز ممکن است به جداشدگی اجزای بتن منجر شود.

نوع تجهیزات تراکم باید با مخلوط بتن، ابعاد قطعه و شرایط قالب هماهنگ باشد. در قطعاتی با گوشه‌های متراکم، دیواره‌های باریک یا جزئیات پیچیده، روش بتن‌ریزی و دسترسی به نواحی داخلی اهمیت بیشتری پیدا می‌کند.

۵.۴. عمل‌آوری و قالب‌برداری

عمل‌آوری مناسب به توسعه مقاومت و بهبود دوام بتن کمک می‌کند. زمان قالب‌برداری و جابه‌جایی قطعه باید بر اساس مقاومت کسب‌شده و شرایط واقعی تولید تعیین شود، نه فقط تعداد ساعات سپری‌شده از بتن‌ریزی.

در استاندارد ASTM C1577، برای عمل‌آوری قطعات جعبه‌ای پیش‌ساخته، روش‌هایی مانند عمل‌آوری با بخار، آب یا مواد غشایی پیش‌بینی شده است. این استاندارد همچنین روش‌های مختلف تهیه نمونه برای آزمون مقاومت فشاری را مشخص می‌کند.

۵.۵. کنترل کیفیت کارخانه‌ای

کنترل کیفیت باید فراتر از آزمایش مقاومت فشاری بتن باشد. برای کالورت، کنترل‌های زیر نیز اهمیت دارند:

• ابعاد، ضخامت و راستای سطوح؛
• موقعیت و پوشش آرماتورها در مراحل قابل بازرسی؛
• وجود ترک، حفره، کرموشدگی یا آسیب در گوشه‌ها؛
• مقاومت بتن در سن موردنیاز برای جابه‌جایی و نصب؛
• کیفیت قطعات اتصال، درزها و سطوح تماس؛
• ثبت نتایج آزمون‌ها و قابلیت ردیابی هر قطعه تا سفارش مربوطه.

در صورت نیاز پروژه، آزمون‌های تکمیلی مربوط به نفوذپذیری، جذب آب یا دوام باید در مشخصات فنی و برنامه کنترل کیفیت تعریف شوند. نباید فرض کرد که انجام یک آزمون منفرد، تمام ویژگی‌های عملکردی کالورت را اثبات می‌کند. رویه‌ی کنترل کیفیت ما در صفحه‌ی کنترل کیفیت توضیح داده شده است.

۶. استانداردها و ضوابط فنی مرتبط با کالورت در ایران

در پروژه‌های عمرانی ایران، انتخاب ضوابط باید با توجه به نوع پروژه، مرجع کارفرما، مشخصات فنی پیمان و آخرین نسخه معتبر اسناد انجام شود. نکته مهم این است که هیچ‌یک از مراجع بتن، راه‌سازی یا طراحی هیدرولیکی را نباید به‌تنهایی جایگزین مجموعه کامل الزامات پروژه دانست. در بررسی منابع در دسترس، اسناد زیر برای طراحی، تولید یا اجرای کالورت اهمیت دارند.

۱. نشریه ۲۹۲؛ نقشه‌های همسان آبروهای قوطی‌شکل

این مرجع در صفحه‌ی کالورت بتنی پیش‌ساخته برای توضیح آبروهای جعبه‌ای نیز ذکر شده است. نقشه‌های همسان می‌توانند در پروژه‌هایی که هندسه و شرایط بارگذاری با دامنه کاربرد نقشه‌های استاندارد تطبیق دارد، مبنای انتخاب و بررسی قرار گیرند. پیش از استفاده باید محدوده ابعاد، شرایط بارگذاری، جزئیات آرماتور و آخرین وضعیت اعتبار نقشه‌ها کنترل شود.

۲. آیین‌نامه بتن ایران (آبا)، نشریه ۱۲۰

آبا مرجع ملی مرتبط با تحلیل و طراحی سازه‌های بتن‌آرمه و نیز مصالح و مسائل اجرایی بتن است. الزامات مربوط به مقاومت، آرماتورگذاری، کیفیت بتن، اجرا و دوام می‌توانند در طراحی و تولید کالورت‌های بتن مسلح اهمیت داشته باشند. ویرایش تجدیدنظر دوم سال ۱۴۰۰ از منابع در دسترس این آیین‌نامه است؛ قابلیت اعمال دقیق هر بند باید با نوع قرارداد و الزامات پروژه بررسی شود.

۳. مشخصات فنی عمومی راه؛ نشریه ۱۰۱ و اسناد مرتبط راه‌سازی

مشخصات فنی عمومی راه به موضوعاتی مانند عملیات خاکی، بتن و بتن مسلح، زهکشی و اجرای عملیات راه‌سازی می‌پردازد. این دسته از ضوابط در پروژه‌های راهی برای تعیین الزامات اجرایی بستر، مصالح، خاکریزی و کنترل کیفیت اهمیت دارد. در استفاده قراردادی، باید شماره و ویرایش دقیق سند مندرج در اسناد پیمان بررسی شود؛ زیرا نسخه‌های بازنگری‌شده ممکن است با نسخه‌های قدیمی تفاوت داشته باشند.

۴. مبحث نهم مقررات ملی ساختمان

مبحث نهم به طرح و اجرای ساختمان‌های بتن‌آرمه اختصاص دارد و الزامات مصالح، بتن، آرماتور و طراحی اعضای بتنی را پوشش می‌دهد. بااین‌حال، برای یک کالورت راهی، نباید بدون بررسی دامنه کاربرد فرض کرد که این مبحث به‌تنهایی مرجع طراحی کامل آبرو است. ضوابط اختصاصی پروژه‌های راه و اسناد طراحی پل و آبرو نیز باید بررسی شوند.

۶.۱. چگونه این اسناد را در یک پروژه واقعی به کار ببریم؟

برای جلوگیری از تعارض میان نقشه‌ها و مشخصات فنی، بهتر است مدارک پروژه در یک ترتیب روشن بررسی شوند:

1. تعیین ضوابط قراردادی و مرجع طراحی مورد تأیید کارفرما؛
2. بررسی مطالعات هیدرولوژی و هیدرولیک و تعیین ابعاد موردنیاز؛
3. تعیین سیستم سازه‌ای، بارهای طراحی و شرایط خاک و نصب؛
4. انتخاب نقشه همسان معتبر یا انجام طراحی اختصاصی؛
5. تدوین مشخصات بتن، آرماتور، قالب، عمل‌آوری و کنترل کیفیت؛
6. تعیین الزامات حمل، نصب، اتصال، آب‌بندی و خاکریزی.

این ترتیب به‌ویژه برای کالورت‌های بزرگ، چندسلولی، چندقطعه‌ای یا دارای کاربرد زیرگذر اهمیت دارد؛ زیرا ممکن است نقشه همسان موجود همه شرایط پروژه را پوشش ندهد.

۷. استانداردهای بین‌المللی و یافته‌های پژوهشی

استانداردهای خارجی می‌توانند برای شناخت روش‌های تولید، آزمون و طراحی مفید باشند؛ اما استفاده از آنها در یک پروژه ایرانی باید با الزامات قرارداد و ضوابط مورد تأیید کارفرما هماهنگ شود.

منبع رسمی ASTM، استاندارد C1577-25 را برای قطعات جعبه‌ای یک‌سلولی بتن مسلح که به‌صورت یکپارچه ساخته می‌شوند معرفی می‌کند. این استاندارد به طراحی مطابق AASHTO LRFD ارجاع دارد و بر انتخاب صحیح قطعه، بستر، خاکریزی و نصب تأکید می‌کند.

همچنین AASHTO در ویرایش دهم مشخصات LRFD که در سال ۲۰۲۴ منتشر شده، چارچوب طراحی پل‌ها را ارائه می‌کند. بااین‌حال، اینکه یک بخش خاص از این مرجع برای یک کالورت مشخص قابل اعمال است، باید با توجه به دامنه سند، نوع سازه و اسناد پروژه تعیین شود.

۷.۱. پژوهش‌های جدید چه چیزی به طراحی اضافه می‌کنند؟

مطالعات جدید فقط به مقاومت فشاری بتن یا تعیین ضخامت دیواره محدود نیستند. در پژوهش‌های کالورت پیش‌ساخته، موضوعاتی مانند رفتار اتصال‌ها، مدل‌سازی اندرکنش خاک و سازه، عملکرد لرزه‌ای سیستم‌های چندقطعه‌ای و ارزیابی عددی و آزمایشگاهی مورد توجه قرار گرفته‌اند.

برای مثال، مقاله‌ای در سال ۲۰۲۲ در نشریه Tunnelling and Underground Space Technology، مدل‌های تحلیلی و رفتار مکانیکی کالورت‌های پیش‌ساخته با مقطع U شکل را بررسی کرده و بر اهمیت فرضیات مربوط به سختی اتصال تأکید دارد. در این نوع سیستم‌ها، انتخاب مدل اتصال می‌تواند بر نتایج تحلیل و طراحی اثر بگذارد.

در مقاله‌ای دیگر در سال ۲۰۲۵، با استفاده از مدل‌های سه‌بعدی، اثر پارامترهایی مانند عمق دفن، روش ساخت و ویژگی‌های خاک بر رفتار کالورت‌های پیش‌ساخته بررسی شده است. نتیجه کلی چنین مطالعاتی آن است که فرضیات طراحی درباره اتصال و خاک اطراف باید با سیستم واقعی سازه سازگار باشند.

این پژوهش‌ها نشان می‌دهند که تولید صنعتی موفق تنها به ساخت یک قطعه بتنی با ابعاد مشخص محدود نمی‌شود؛ جزئیات اتصال، شرایط نصب و تطابق میان مدل محاسباتی و وضعیت واقعی نیز باید در نظر گرفته شوند.

۸. حمل، نصب و خاکریزی؛ بخشی از عملکرد سازه

حتی کالورتی که در کارخانه با کیفیت مناسبی تولید شده است، در صورت نصب نامناسب می‌تواند عملکرد ضعیفی داشته باشد. بستر، تراز، اتصالات و خاکریزی اطراف، بخشی از سیستم باربر کالورت هستند.

مرحله اول: آماده‌سازی بستر

بستر باید بر اساس نقشه و گزارش ژئوتکنیک آماده شود. ظرفیت باربری، یکنواختی تکیه‌گاه، تراز و شرایط آب زیرزمینی در این مرحله اهمیت دارند. وجود نقاط نرم یا تکیه‌گاه نامتقارن می‌تواند موجب توزیع نامطلوب واکنش‌ها شود.

مرحله دوم: حمل و بلندکردن قطعات

وزن قطعه، محل نقاط بلندکردن، ظرفیت جرثقیل، مسیر حرکت و محدودیت‌های دسترسی باید از قبل بررسی شوند. نقاط لیفت باید مطابق طراحی و دستورالعمل حمل باشند؛ بلندکردن از نقاط نامناسب ممکن است تنش‌هایی ایجاد کند که در حالت بهره‌برداری وجود ندارند. جزئیات برنامه‌ریزی حمل را در صفحه‌ی حمل ببینید.

مرحله سوم: چیدمان و کنترل تراز

قطعات باید در راستا و تراز تعیین‌شده قرار گیرند. در کالورت‌های چندمدولی، اختلاف تراز یا جابه‌جایی قطعات می‌تواند موجب اختلال در درزها، آب‌بندی و پیوستگی مسیر جریان شود.

مرحله چهارم: اتصال و آب‌بندی

نوع اتصال باید با طراحی سازه‌ای و شرایط بهره‌برداری سازگار باشد. استفاده از واشر، نوار آب‌بند، ملات یا سامانه‌های اتصال خاص به جزئیات طراحی و مشخصات محصول بستگی دارد. یک روش واحد را نمی‌توان برای همه کالورت‌ها تجویز کرد.

مرحله پنجم: خاکریزی و تراکم

خاکریزی باید به‌صورت کنترل‌شده و مطابق مشخصات فنی انجام شود. تفاوت زیاد در ارتفاع خاکریزی دو طرف، استفاده از تجهیزات سنگین نامناسب یا تراکم غیریکنواخت ممکن است بارگذاری نامتقارن ایجاد کند.

در نهایت، سطح مسیر، زهکشی ورودی و خروجی و حفاظت در برابر فرسایش باید بررسی شوند. راهنمای ASTM نیز تأکید می‌کند که عملکرد موفق قطعه پیش‌ساخته به انتخاب صحیح محصول، بستر، خاکریزی و انطباق نصب با مشخصات اجرایی وابسته است. برای آشنایی با فرایند نصب، صفحه‌ی نصب را ببینید.

۹. دوام کالورت؛ فراتر از مقاومت بتن

کالورت معمولاً در تماس با خاک و رطوبت قرار دارد و ممکن است در معرض چرخه‌های تر و خشک‌شدن، مواد شیمیایی موجود در آب و خاک، سایش ناشی از ذرات معلق یا شرایط محیطی خاص باشد. بنابراین، دوام باید از مرحله طراحی بررسی شود. مهم‌ترین عوامل مؤثر عبارت‌اند از:

• کیفیت مصالح و نسبت‌های اختلاط بتن؛
• پوشش بتن روی آرماتور و کنترل ترک‌خوردگی؛
• تراکم مناسب و کاهش حفره‌های ناخواسته؛
• عمل‌آوری متناسب با شرایط تولید؛
• جزئیات درزها و کنترل نفوذ آب؛
• ارزیابی شرایط شیمیایی آب و خاک در پروژه‌های حساس؛
• جلوگیری از آسیب به قطعه هنگام حمل و نصب.

در صفحه‌ی کالورت بتنی پیش‌ساخته بنا آفرین پارس، به استفاده از بتن C35 به بالا و پوشش مناسب در برابر رطوبت و خوردگی اشاره شده است. این مشخصات را باید به‌عنوان اطلاعات اعلام‌شده در صفحه محصول در نظر گرفت، نه یک الزام عمومی برای تمام کالورت‌ها. رده بتن، نوع پوشش یا مواد محافظ باید با شرایط محیطی، طراحی سازه و مشخصات پروژه هماهنگ شوند.

۱۰. چه زمانی کالورت پیش‌ساخته از بتن‌ریزی درجا مناسب‌تر است؟

روش پیش‌ساخته و بتن‌ریزی درجا هر دو می‌توانند در پروژه‌های عمرانی کاربرد داشته باشند. انتخاب میان آنها به شرایط واقعی پروژه بستگی دارد.

پیش‌ساخته بودن می‌تواند اجازه دهد تولید قطعات هم‌زمان با آماده‌سازی محل انجام شود؛ در نتیجه، زمان حضور نیروها و تجهیزات در کارگاه کاهش یابد. اما اگر مسیر حمل محدود باشد، قطعه بسیار سنگین باشد یا شرایط محل امکان نصب سریع را ندهد، مزیت زمانی ممکن است کمتر شود.

به همین دلیل، مقایسه اقتصادی باید بر اساس هزینه کل پروژه صورت گیرد؛ یعنی تولید، حمل، نصب، آماده‌سازی بستر، خاکریزی، زمان انسداد مسیر و هزینه‌های نگهداری همگی در نظر گرفته شوند. اگر پروژه‌ی شما قطعات بتنی دیگری مانند سازه‌های صنعتی یا نیوجرسی بتنی هم دارد، می‌توانید برنامه‌ی تولید و حمل را یک‌جا بررسی کنید؛ درباره‌ی کاربرد نیوجرسی در مسیرهای راهی، مقاله‌ی نیوجرسی بتنی چیست؟ را بخوانید.

۱۱. بنا آفرین پارس؛ تولید کالورت متناسب با مشخصات پروژه

شرکت بنا آفرین پارس در شهرک صنعتی رازی شهرضا، استان اصفهان، در حوزه تولید قطعات بتنی پیش‌ساخته فعالیت می‌کند. در صفحه محصول کالورت این شرکت، کاربردهایی مانند انتقال آب زیر جاده و راه‌آهن، زهکشی مسیرها و استفاده در زیرگذرهای متناسب با ابعاد سازه معرفی شده‌اند.

در انتخاب کالورت برای یک پروژه، مهم‌تر از انتخاب یک محصول با ابعاد از پیش تعیین‌شده، هماهنگی مشخصات آن با نیاز واقعی پروژه است. این مشخصات می‌توانند شامل موارد زیر باشند:

• شکل مقطع و ابعاد دهانه؛
• یک‌سلولی یا چندسلولی بودن؛
• یکپارچه یا چندقطعه‌ای بودن سازه؛
• طول مدول‌ها و تعداد قطعات موردنیاز؛
• شرایط حمل و ظرفیت تجهیزات نصب؛
• جزئیات اتصال و آب‌بندی؛
• مشخصات بتن و آرماتور بر اساس نقشه مصوب.

صفحه کالورت بنا آفرین پارس نیز به تولید سفارشی و امکان تعریف ابعاد و ظرفیت متناسب با نیاز پروژه اشاره می‌کند. برای پروژه‌هایی که مقطع یا شرایط بارگذاری خاص دارند، نقشه‌های اجرایی و مشخصات فنی باید مبنای نهایی تولید قرار گیرند؛ این موضوع در صفحه‌ی طراحی و در کنار قطعات سفارشی بتنی بررسی می‌شود.

برای مشاهده اطلاعات محصول و ثبت درخواست مشاوره می‌توانید به صفحه‌ی کالورت بتنی پیش‌ساخته بنا آفرین پارس مراجعه کنید. پیش از درخواست استعلام، مقطع موردنظر، طول مسیر، شرایط بارگذاری و محدودیت‌های حمل و نصب را آماده کنید؛ سپس از صفحه‌ی مشاوره درخواست خود را ثبت کنید. نمونه‌ای از پروژه‌های اجراشده را هم در صفحه‌ی پروژه‌ها ببینید.

سوالات متداول

کالورت بتنی پیش‌ساخته چیست؟

کالورت یا آبرو سازه‌ای است که جریان آب را از زیر جاده، راه‌آهن یا خاکریز عبور می‌دهد. در نوع پیش‌ساخته، قطعات بتن مسلح در کارخانه تولید می‌شوند و پس از عمل‌آوری و کنترل کیفیت، با جرثقیل روی بستر آماده‌شده در محل پروژه نصب می‌شوند.

تفاوت کالورت لوله‌ای و جعبه‌ای چیست؟

کالورت لوله‌ای مقطع دایره‌ای دارد و برای زهکشی و عبور جریان استفاده می‌شود. کالورت جعبه‌ای دارای سقف، کف و دیواره‌های جانبی است، می‌تواند یک‌سلولی یا چندسلولی باشد و برای دهانه‌های مستطیلی، عبور رواناب و برخی زیرگذرها مناسب است. رفتار این دو مقطع در برابر فشار خاک متفاوت است.

ابعاد کالورت چگونه تعیین می‌شود؟

ابعاد باید از تحلیل هیدرولیکی بر اساس دبی طرح، دوره بازگشت، شرایط ورودی و خروجی و شیب مسیر به دست آید و سپس با الزامات سازه‌ای کنترل شود؛ نه صرفاً از عرض کانال یا اندازه‌های متداول بازار.

کالورت یکپارچه بهتر است یا چندقطعه‌ای؟

پاسخ ثابتی وجود ندارد. قطعه یکپارچه درزهای کمتری در محل دارد، اما وزن و ابعاد حمل آن بیشتر است. مدل چندقطعه‌ای حمل را ساده‌تر می‌کند، ولی عملکرد آن به طراحی اتصال، کنترل تلرانس و آب‌بندی درزها وابسته است. تصمیم باید بر اساس هزینه کل تولید، حمل، نصب و نگهداری گرفته شود.

آیا کالورت پیش‌ساخته از بتن‌ریزی درجا مناسب‌تر است؟

بستگی به پروژه دارد. پیش‌ساخته معمولاً زمان قالب‌بندی و بتن‌ریزی در محل را کاهش می‌دهد، اما به مسیر حمل و تجهیزات بلندکردن نیاز دارد. بتن‌ریزی درجا برای برخی هندسه‌های خاص انعطاف بیشتری دارد. مقایسه باید بر اساس هزینه کل پروژه و زمان انسداد مسیر انجام شود.

برای استعلام کالورت بتنی چه اطلاعاتی لازم است؟

شکل مقطع و ابعاد دهانه، یک‌سلولی یا چندسلولی بودن، طول مسیر و تعداد قطعات، شرایط بارگذاری و عمق خاکریز، محدودیت‌های حمل و ظرفیت جرثقیل و نقشه یا مشخصات فنی پروژه.

منابع و مطالعات برای مطالعه بیشتر

1. ASTM International — ASTM C1577-25، مشخصات قطعات جعبه‌ای یکپارچه بتن مسلح پیش‌ساخته برای کالورت، زهکش و فاضلاب. مشاهده استاندارد در وب‌سایت ASTM
2. Federal Highway Administration (FHWA) — Hydraulic Design of Highway Culverts, HDS-5، راهنمای طراحی هیدرولیکی آبروهای جاده‌ای. مشاهده راهنما
3. AASHTO — LRFD Bridge Design Specifications, 10th Edition، مرجع طراحی پل‌ها بر اساس روش ضرایب بار و مقاومت.
4. Pimentel, M., Costa, P., Félix, C., & Figueiras, J. (2009). Behavior of Reinforced Concrete Box Culverts under High Embankments. Journal of Structural Engineering.
5. Li, J., & Chen, X. (2022). Design and mechanical properties of U-section precast concrete box culverts. Tunnelling and Underground Space Technology.
6. Wu, X. et al. (2024). Study on seismic response of a novel prefabricated box culvert with split components based on shaking table test. Journal of Building Engineering.
7. آیین‌نامه بتن ایران (آبا)، نشریه ۱۲۰، تجدیدنظر دوم، مرجع مرتبط با طراحی، مصالح و اجرای سازه‌های بتن‌آرمه.
8. مشخصات فنی عمومی راه، نشریه ۱۰۱، مرجع مرتبط با عملیات اجرایی راه‌سازی، بتن و زهکشی؛ ویرایش قابل اعمال باید با اسناد پروژه تطبیق داده شود.
9. صفحه محصول کالورت بتنی پیش‌ساخته بنا آفرین پارس، برای بررسی اطلاعات محصول و درخواست استعلام.
