چرا دیوارکشی نیروگاه خورشیدی اهمیت دارد؟
نیروگاه خورشیدی فقط مجموعه‌ای از پنل‌های تولید برق نیست؛ بلکه یک تأسیسات زیرساختی است که تجهیزات الکتریکی، کابل‌ها، اینورترها، تابلوها و سایر اجزای ارزشمند را در خود جای می‌دهد. به همین دلیل، طراحی محدوده پیرامونی نیروگاه و کنترل دسترسی به آن بخشی از برنامه‌ریزی برای ساخت و بهره‌برداری ایمن از پروژه است.
دیوار نیروگاه خورشیدی می‌تواند علاوه بر مشخص کردن مرز زمین، به کنترل ورود افراد و وسایل نقلیه، حفاظت فیزیکی تجهیزات، محدود کردن دید از بیرون و مدیریت دسترسی به سایت کمک کند. البته میزان نیاز به این قابلیت‌ها در همه پروژه‌ها یکسان نیست. برای مثال، یک نیروگاه در منطقه‌ای دور از سکونتگاه‌ها ممکن است با حصار فلزی مهندسی‌شده به اهداف امنیتی خود برسد؛ درحالی‌که در پروژه‌ای دیگر، استفاده از دیوار بتنی به دلایل امنیتی، شرایط پیرامونی یا الزامات بهره‌برداری ترجیح داده شود.
در انتخاب دیوار مناسب باید مجموعه‌ای از عوامل را در نظر گرفت: طول و ارتفاع محدوده، وضعیت زمین، سرعت و جهت باد، شرایط خاک، دسترسی ماشین‌آلات، سطح امنیت موردنیاز، زمان‌بندی پروژه و هزینه‌های نگهداری در سال‌های بعد.
در این مقاله، انواع دیوار نیروگاه خورشیدی و مزایا و محدودیت‌های هرکدام را بررسی می‌کنیم؛ سپس به‌طور ویژه به دیوار پیش‌ساخته بتنی و نکات اجرایی آن می‌پردازیم.
انواع دیوار نیروگاه خورشیدی
برای انتخاب سیستم مناسب، بهتر است ابتدا میان «حصار پیرامونی» و «دیوار پیرامونی» تفاوت قائل شویم. هر دو می‌توانند محدوده نیروگاه را مشخص کنند، اما از نظر وزن، مقاومت در برابر باد، میزان دیدپذیری، روش اجرا و هزینه یکسان نیستند.
۱. حصار فلزی
حصار فلزی، به‌ویژه انواع شبکه‌ای گالوانیزه، یکی از گزینه‌های رایج برای محصور کردن نیروگاه‌های خورشیدی است. این سیستم با هدف کنترل دسترسی، امکان نظارت بر محدوده و ایجاد مانع فیزیکی به کار می‌رود.
مزایا:
- وزن نسبتاً کم و اجرای سریع در صورت آماده بودن پایه‌ها
- عبور جریان هوا از میان شبکه و کاهش سطح یکپارچه در معرض باد
- امکان بررسی بصری بخش‌هایی از محدوده از بیرون
- قابلیت ترکیب با دوربین مداربسته، سامانه هشدار و کنترل دسترسی
- امکان اجرای مرحله‌ای در پروژه‌های گسترده
محدودیت‌ها:
- ایجاد نکردن مانع دید کامل
- وابستگی دوام به کیفیت پوشش ضدخوردگی و جزئیات اتصالات
- نیاز به طراحی مناسب پایه‌ها و مهارها در برابر باد و نیروهای وارده
- احتمال آسیب‌پذیری در برابر بریدن شبکه یا دست‌کاری اتصالات، بسته به نوع سیستم
راهنمای نیروگاه‌های خورشیدی مقیاس بزرگ بانک جهانی و IFC، حصار فلزی مقاوم در برابر بالا رفتن را در کنار گزینه‌هایی مانند دوربین، حسگر، هشدار و کنترل دسترسی به‌عنوان بخشی از مجموعه تدابیر امنیتی مطرح می‌کند. این موضوع نشان می‌دهد که انتخاب حصار یا دیوار باید بر مبنای ارزیابی امنیتی پروژه انجام شود، نه صرفاً بر اساس نوع نیروگاه.
منبع: راهنمای توسعه نیروگاه‌های خورشیدی مقیاس بزرگ بانک جهانی و IFC
۲. دیوار پیش‌ساخته بتنی
در این روش، پنل‌ها و اجزای بتنی در محیط کارخانه تولید می‌شوند و پس از آماده شدن محل پروژه، به محل انتقال یافته و نصب می‌شوند. بسته به طراحی، دیوار می‌تواند از پانل‌های بتنی بین ستون‌ها، ستون‌های پیش‌ساخته و قطعات افقی تشکیل شود یا از سیستم دیگری با اتصالات مهندسی‌شده استفاده کند.
دیوار پیش‌ساخته نیروگاه خورشیدی برای پروژه‌هایی که طول محصورسازی زیاد است یا تکرارپذیری اجزا اهمیت دارد، می‌تواند گزینه قابل بررسی باشد. تولید کنترل‌شده قطعات، امکان برنامه‌ریزی بهتر نصب و کاهش حجم عملیات بنایی در محل از ویژگی‌های این روش است.
مزایا:
- سرعت بالقوه بالاتر در اجرا، به‌خصوص در مسیرهای طولانی و تکراری
- کنترل بهتر ابعاد و کیفیت قطعات در شرایط تولید کارخانه‌ای
- کاهش وابستگی به عملیات بنایی و ملات‌کاری در محل
- امکان برنامه‌ریزی تولید و نصب هم‌زمان با بخشی از عملیات آماده‌سازی سایت
- قابلیت جایگزینی یا تعمیر برخی قطعات، در صورتی که طراحی اتصالات چنین امکانی را فراهم کند
- ظاهر نسبتاً یکنواخت در طول محدوده پروژه
محدودیت‌ها:
- نیاز به حمل قطعات و بررسی امکان دسترسی تریلی و جرثقیل
- لزوم طراحی دقیق اتصالات، پایه‌ها و فونداسیون
- حساسیت نصب به تراز، شاقولی بودن ستون‌ها و تلرانس قطعات
- احتمال افزایش هزینه در مسیرهای بسیار ناهموار یا نقاطی که تجهیزات نصب به‌سختی به آن‌ها دسترسی دارند
- نیاز به برنامه‌ریزی برای کنترل ترک، لب‌پریدگی و آسیب‌های احتمالی هنگام حمل و نصب
برای نمونه، شرکت دولتی برق و تجهیزات سنگین هند (BHEL) در سال ۲۰۱۸ مناقصه اجرای دیوار مرزی بتنی پیش‌ساخته برای یک پروژه نیروگاه خورشیدی ۷۵ مگاواتی در پارک خورشیدی چارانکا منتشر کرده است. این نمونه نشان می‌دهد که دیوار بتنی پیش‌ساخته در پروژه‌های واقعی نیروگاه خورشیدی نیز مورد استفاده قرار گرفته است؛ البته مشخصات و هزینه هر پروژه باید با شرایط همان سایت ارزیابی شود.
منبع: BHEL – اجرای دیوار مرزی پیش‌ساخته برای پروژه خورشیدی ۷۵ مگاواتی
۳. دیوار آجری یا بلوکی
در این روش، دیوار با استفاده از آجر یا بلوک و ملات در محل پروژه ساخته می‌شود. بسته به ارتفاع، شرایط بهره‌برداری و مشخصات فنی، ممکن است اجرای کلاف‌ها، ستون‌ها یا اجزای مسلح نیز ضروری باشد.
مزایا:
- امکان تهیه بسیاری از مصالح از بازار محلی
- قابلیت اجرای مرحله‌ای و متناسب با پیشرفت پروژه
- امکان تعمیر موضعی بخش‌های آسیب‌دیده در برخی شرایط
- مناسب بودن برای بخش‌هایی با طول محدود یا هندسه پیچیده، در صورت وجود نیروی اجرایی ماهر
محدودیت‌ها:
- وابستگی بیشتر زمان اجرا به نیروی کار، شرایط جوی و عملیات ملات‌کاری
- نیاز به کنترل کیفیت مصالح، ملات، بندها و عمل‌آوری
- احتمال ایجاد تفاوت در کیفیت و ظاهر بخش‌های مختلف دیوار
- لزوم توجه ویژه به پایداری خارج از صفحه و جزئیات سازه‌ای در دیوارهای بلند و محوطه‌ای
دیوار آجری یا بلوکی را نباید صرفاً به دلیل آشنایی بیشتر با روش اجرا، بدون بررسی فنی انتخاب کرد. در یک نیروگاه با محیط گسترده، هزینه نیروی انسانی، مدت اجرای مسیرهای طولانی و نیاز به نظارت مستمر می‌تواند بر مقایسه اقتصادی تأثیر قابل‌توجهی داشته باشد. برای مقایسه دقیق‌تر این دو سیستم، مقاله دیوار پیش‌ساخته بتنی یا آجری و بلوکی؟ را ببینید.
۴. دیوار بتن درجا
در دیوار بتن درجا، قالب‌بندی، آرماتوربندی و بتن‌ریزی در محل پروژه انجام می‌شود. این روش ممکن است برای شرایط خاص، بخش‌هایی با هندسه ویژه یا دیوارهایی که طراحی سازه‌ای خاصی دارند مناسب باشد.
بااین‌حال، اجرای دیوار بتن درجا به آماده‌سازی قالب، تأمین آرماتور، بتن‌ریزی، عمل‌آوری و کنترل کیفیت در محل نیاز دارد. در پروژه‌های بزرگ، باید هزینه این عملیات در کنار هزینه تولید کارخانه‌ای، حمل و نصب دیوار پیش‌ساخته مقایسه شود. هیچ‌کدام از دو روش در همه شرایط ارزان‌تر نیستند.
مقایسه انواع دیوار نیروگاه خورشیدی
| معیار | حصار فلزی | دیوار پیش‌ساخته بتنی | دیوار آجری یا بلوکی | دیوار بتن درجا |
|---|---|---|---|---|
| سرعت اجرا | معمولاً بالا | بالقوه بالا در مسیرهای تکراری | وابسته به نیروی کار و شرایط اجرا | وابسته به قالب‌بندی و بتن‌ریزی |
| مانع دید | کم | معمولاً زیاد | معمولاً زیاد | معمولاً زیاد |
| سطح در معرض باد | معمولاً کمتر، بسته به شبکه | در دیوار توپر قابل‌توجه | در دیوار توپر قابل‌توجه | در دیوار توپر قابل‌توجه |
| کنترل کیفیت | وابسته به ساخت و نصب قطعات فلزی | امکان کنترل کارخانه‌ای قطعات | وابسته به کیفیت اجرای کارگاهی | وابسته به کیفیت قالب‌بندی و بتن‌ریزی |
| حمل‌ونقل | قطعات نسبتاً سبک‌تر | نیازمند حمل قطعات سنگین | مصالح متعدد و حمل مرحله‌ای | مصالح و تجهیزات بتن‌ریزی |
| تعمیر و تغییرات | تعویض یا تعمیر بخش‌های آسیب‌دیده، بسته به سیستم | امکان تعویض برخی قطعات با طراحی مناسب | تعمیر موضعی در برخی شرایط | تعمیر موضعی تخصصی، بسته به آسیب |
| کاربرد مناسب | کنترل دسترسی با حفظ دیدپذیری | محصورسازی محکم و تکرارشونده | پروژه‌های کوچک‌تر یا شرایط خاص | شرایط خاص و طراحی‌های ویژه |
این جدول مقایسه‌ای عمومی است؛ نتیجه واقعی به ارتفاع دیوار، جزئیات اتصال، شرایط خاک، نوع مصالح و الزامات امنیتی وابسته خواهد بود.
چرا دیوار پیش‌ساخته نیروگاه خورشیدی می‌تواند انتخاب مناسبی باشد؟

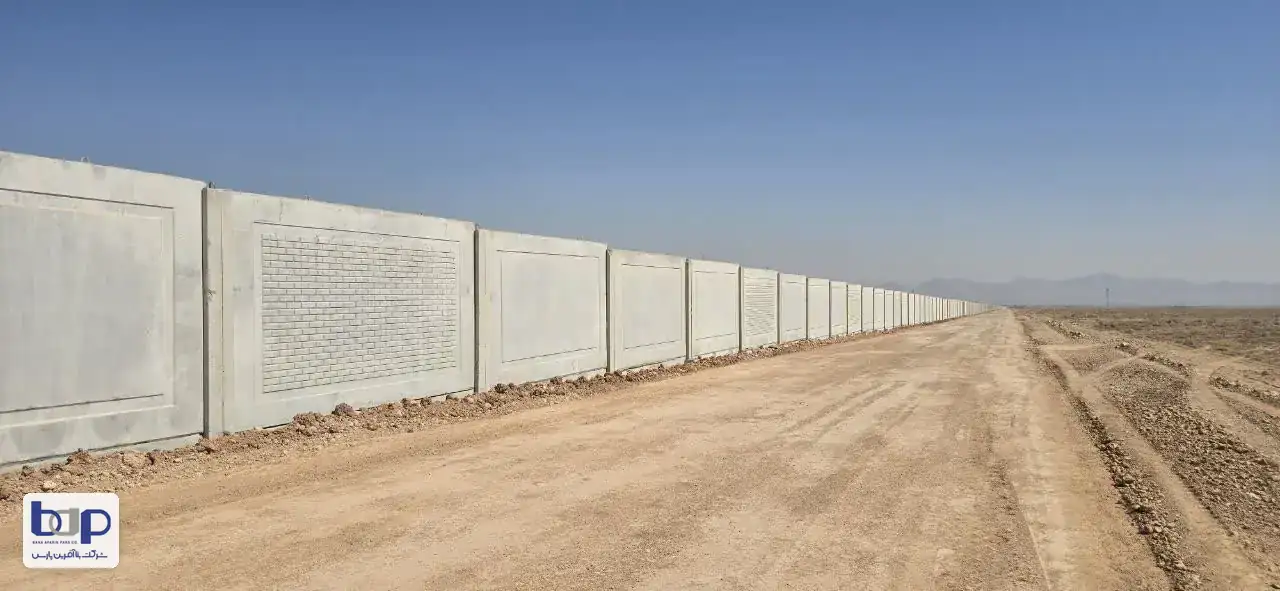

نمونه اجرای دیوار پیش‌ساخته بتنی در نیروگاه خورشیدی مبارکه، اصفهان؛ مسیر طولانی و قطعات تکرارشونده.
۱. سرعت نصب در محدوده‌های طولانی
در یک نیروگاه خورشیدی، طول مرز زمین ممکن است به چندین کیلومتر برسد. در چنین پروژه‌ای، حتی تفاوت نسبتاً کوچک در زمان اجرای هر متر دیوار می‌تواند بر برنامه زمان‌بندی کل کار اثر بگذارد.
در سیستم پیش‌ساخته، تولید قطعات می‌تواند هم‌زمان با برخی فعالیت‌های آماده‌سازی سایت انجام شود. پس از آماده شدن فونداسیون‌ها و دسترسی ماشین‌آلات، قطعات به محل منتقل و نصب می‌شوند. این هماهنگی می‌تواند بخشی از زمان اجرای پروژه را کاهش دهد.
بااین‌حال، پیش‌ساخته بودن به‌تنهایی تضمین‌کننده نصب سریع نیست. اگر فونداسیون‌ها آماده نباشند، مسیر حمل مناسب نباشد یا نصب قطعات به دلیل اختلاف تراز زمین متوقف شود، مزیت زمانی کاهش پیدا می‌کند.
۲. یکنواختی ابعاد و کیفیت قطعات
در تولید کارخانه‌ای می‌توان برای قالب‌ها، ابعاد قطعات، ترکیب بتن، روش عمل‌آوری و کنترل کیفیت برنامه مشخصی داشت. این موضوع به‌ویژه زمانی اهمیت دارد که صدها یا هزاران قطعه مشابه در یک پروژه استفاده می‌شوند.
برای کنترل کیفیت دیوار پیش‌ساخته، موارد زیر باید در مشخصات فنی و برنامه بازرسی دیده شوند:
- کنترل ابعاد، ضخامت و محل اتصالات
- بررسی ترک، لب‌پریدگی و آسیب‌های سطحی
- کنترل کیفیت بتن و نتایج آزمون‌های موردنیاز
- بررسی موقعیت و پوشش میلگردها، در قطعات مسلح
- کنترل شرایط انبارش، بلندکردن و حمل قطعات
- ثبت نتایج بازرسی پیش از نصب و پس از نصب
کیفیت کارخانه‌ای زمانی به مزیت واقعی تبدیل می‌شود که کنترل تولید مستند باشد و روش حمل و نصب نیز به‌اندازه تولید جدی گرفته شود.
۳. کاهش عملیات اجرایی در محل
در دیوار آجری یا بلوکی، بخش بزرگی از عملیات ساخت در خود سایت انجام می‌شود. در سیستم پیش‌ساخته، بخشی از فعالیت‌ها به کارخانه منتقل می‌شود و در محل، عملیات آماده‌سازی، نصب، تنظیم و تکمیل اتصالات انجام می‌گیرد.
این تفاوت می‌تواند در سایت‌های دورافتاده یا پروژه‌هایی که محدودیت نیروی انسانی دارند مفید باشد. بااین‌حال، باید هزینه‌های جرثقیل، حمل قطعات، آماده‌سازی مسیر، تخلیه و نصب در برآورد نهایی لحاظ شوند.
۴. امکان برنامه‌ریزی برای تعمیر و توسعه
در برخی سیستم‌های پیش‌ساخته، قطعات به‌صورت ماژولار به یکدیگر متصل می‌شوند. اگر این موضوع از ابتدا در طراحی دیده شده باشد، می‌توان بعضی قطعات آسیب‌دیده را بدون تخریب گسترده کل دیوار تعویض کرد.
همچنین، در پروژه‌هایی که احتمال توسعه نیروگاه یا تغییر مسیرهای دسترسی وجود دارد، طراحی مدولار می‌تواند انعطاف بیشتری ایجاد کند. البته امکان بازکردن و نصب مجدد قطعات به نوع اتصال، وضعیت فونداسیون و جزئیات اجرایی بستگی دارد و نباید برای همه سیستم‌ها یکسان فرض شود.
نکات مهم طراحی دیوار نیروگاه خورشیدی
۱. ارتفاع دیوار را بر اساس نیاز پروژه تعیین کنید
ارتفاع دیوار باید با توجه به ارزیابی امنیتی، شرایط پیرامونی، محدودیت‌های محلی و الزامات پروژه انتخاب شود. ارتفاع بیشتر همیشه به معنای راهکار بهتر نیست؛ زیرا افزایش ارتفاع می‌تواند سطح در معرض باد، وزن و نیروهای وارد بر پایه‌ها و فونداسیون را افزایش دهد.
در اسناد بعضی پروژه‌های خورشیدی خارجی، حصارهایی با ارتفاع حدود دو متر دیده می‌شود؛ اما این عدد را نمی‌توان به‌عنوان ارتفاع الزامی یا مناسب برای تمام نیروگاه‌ها در ایران در نظر گرفت. نوع مانع، شرایط سایت و ضوابط پروژه باید مبنای تصمیم باشد.
۲. بار باد را جدی بگیرید
یکی از مهم‌ترین موضوعات در طراحی دیوار توپر، بار باد است. دیوار بلند و یکپارچه می‌تواند مانند سطحی بزرگ در برابر باد عمل کند و نیروهای قابل‌توجهی به پانل‌ها، ستون‌ها، اتصالات و فونداسیون منتقل کند.
برای همین، طراحی دیوار نیروگاه خورشیدی باید متناسب با محل احداث انجام شود. سرعت مبنای باد، وضعیت زمین اطراف، شرایط توپوگرافی، ارتفاع و میزان نفوذپذیری دیوار در تعیین نیروهای وارد بر آن مؤثرند.
در دیوار پیش‌ساخته، فقط مقاومت خود پانل کافی نیست. باید مسیر انتقال نیرو از پانل به ستون، از ستون به اتصال و از اتصال به فونداسیون نیز بررسی شود. ضعف در هر یک از این بخش‌ها می‌تواند عملکرد کل سیستم را مختل کند.
۳. وضعیت خاک و فونداسیون را بررسی کنید
پایداری دیوار فقط به مقاومت بتن وابسته نیست. نوع خاک، ظرفیت باربری، احتمال نشست، سطح آب زیرزمینی و شرایط شیب زمین نیز در عملکرد آن نقش دارند.
پیش از انتخاب جزئیات فونداسیون باید موارد زیر بررسی شوند:
- نوع و وضعیت لایه‌های خاک
- ظرفیت باربری و احتمال نشست نامتقارن
- وجود خاک دستی یا لایه‌های سست
- شیب طولی و عرضی مسیر دیوار
- احتمال فرسایش خاک در پای دیوار
- شرایط زهکشی و مسیر حرکت آب‌های سطحی
برای یک دیوار پیش‌ساخته نیروگاه خورشیدی، ممکن است بسته به شرایط پروژه از پی‌های منفرد، پی نواری یا راهکارهای مهندسی‌شده دیگر استفاده شود. انتخاب نوع پی و ابعاد آن باید از محاسبات سازه‌ای و ژئوتکنیکی به دست آید؛ نمی‌توان یک نوع فونداسیون را برای تمام زمین‌ها توصیه کرد.
۴. شیب زمین و اختلاف تراز را از ابتدا در طراحی وارد کنید
زمین نیروگاه‌های خورشیدی ممکن است کاملاً مسطح نباشد. در چنین شرایطی، اگر دیوار پیش‌ساخته بدون توجه به اختلاف تراز طراحی شود، احتمال ایجاد فاصله زیر پانل‌ها، نامنظمی در ارتفاع دیوار یا نیاز به اصلاحات پرهزینه هنگام نصب وجود دارد.
برای مدیریت این مسئله، باید مسیر دیوار نقشه‌برداری شود و نقاط تغییر تراز، شکست‌های مسیر و محل دروازه‌ها پیش از تولید قطعات مشخص باشند. بسته به سیستم، می‌توان از نصب پلکانی پانل‌ها یا طراحی قطعات و پایه‌های متناسب با تراز استفاده کرد.
اگر اختلاف تراز زیاد باشد یا خاک پشت دیوار نیاز به نگهداری داشته باشد، موضوع دیگر صرفاً دیوار محوطه نیست و باید عملکرد دیوار حائل نیز جداگانه بررسی شود. دیوار محوطه معمولی را نباید بدون طراحی برای تحمل فشار جانبی خاک به کار برد.
۵. زهکشی و عبور آب را فراموش نکنید
یکی از مشکلاتی که ممکن است پس از اجرای دیوار ایجاد شود، تجمع آب در یک سمت آن است. اگر مسیر طبیعی رواناب مسدود شود یا آب در پای دیوار جمع شود، امکان فرسایش خاک، نشست موضعی، آسیب به فونداسیون و ایجاد مشکلات بهره‌برداری وجود دارد.
در طراحی مسیر دیوار باید به این موارد توجه شود:
- جهت حرکت آب‌های سطحی در زمین
- نقاط کم‌ارتفاع و محل تجمع احتمالی آب
- آبروها و مسیرهای طبیعی زهکشی
- احتمال عبور سیلاب از بخش‌هایی از محدوده
- اثر دیوار بر جریان آب در زمین‌های مجاور
- جلوگیری از شسته شدن خاک اطراف پایه‌ها
راهکار زهکشی باید با شرایط واقعی سایت و الزامات محیطی و محلی هماهنگ باشد. ایجاد بازشو در دیوار نیز باید هم‌زمان از نظر پایداری سازه‌ای و نیازهای امنیتی بررسی شود.
۶. اتصالات پانل و ستون را متناسب با شرایط بهره‌برداری انتخاب کنید
در دیوار پیش‌ساخته، محل اتصال قطعات از نقاط مهم طراحی است. نوع اتصال باید بتواند نیروهای طراحی را منتقل کند و در عین حال، امکان نصب با تلرانس‌های اجرایی قابل‌قبول را فراهم سازد.
در بررسی اتصالات، این موضوعات اهمیت دارند:
- مقاومت اتصال در برابر نیروهای جانبی
- پایداری پانل در برابر واژگونی یا جابه‌جایی
- امکان کنترل و تنظیم قطعات هنگام نصب
- حفاظت از اجزای فلزی در برابر خوردگی
- سازگاری اتصال با تغییرات دما و تغییرشکل‌های مجاز
- جلوگیری از ورود آب و آسیب به نقاط حساس، در صورت نیاز
نباید فرض کرد که هر پانل بتنی با هر نوع ستون یا پایه‌ای سازگار است. مشخصات تولید، نقشه‌های نصب و جزئیات اتصالات باید به‌عنوان یک سیستم واحد بررسی شوند. برای آشنایی با یکی از روش‌های اتصال ستون پیش‌ساخته، مقاله اتصال ستون‌های بتنی پیش‌ساخته و سیستم Column Shoe را بخوانید.
۷. دروازه‌ها و مسیرهای دسترسی را هم‌زمان طراحی کنید
دروازه ورودی نیروگاه معمولاً یکی از بخش‌های پرتردد و حساس محوطه است. عرض و ارتفاع آن باید با توجه به عبور خودروهای حمل تجهیزات، ماشین‌آلات نگهداری، خودروهای امدادی و نیازهای بهره‌برداری انتخاب شود.
همچنین، پایه‌های دروازه و اتصالات آن باید برای بارهای مرتبط طراحی شوند. در نظر گرفتن محل اتاق نگهبانی، دوربین‌ها، تجهیزات کنترل دسترسی و مسیر کابل‌کشی در مرحله طراحی، از تغییرات پرهزینه بعدی جلوگیری می‌کند.
دوام دیوار پیش‌ساخته نیروگاه خورشیدی به چه عواملی بستگی دارد؟
بتن می‌تواند در صورت طراحی، تولید و اجرای مناسب، دوام بالایی داشته باشد؛ اما پیش‌ساخته بودن به‌تنهایی تضمین نمی‌کند که دیوار برای مدت طولانی بدون تعمیر باقی بماند. شرایط محیطی و جزئیات اجرایی نقش تعیین‌کننده‌ای دارند.
کیفیت بتن و عمل‌آوری
ترکیب بتن باید با شرایط بهره‌برداری و محیطی سازگار باشد. نسبت آب به سیمان، کیفیت مصالح، تراکم مناسب و عمل‌آوری صحیح بر مقاومت و دوام بتن تأثیر می‌گذارند. مشخصات بتن باید بر اساس الزامات فنی پروژه تعیین شوند، نه صرفاً بر اساس یک رده مقاومتی رایج.
خوردگی میلگردها
در قطعات بتن‌آرمه، پوشش بتن روی میلگردها و کیفیت بتن اطراف آن‌ها اهمیت دارد. در مناطق دارای رطوبت، نمک یا شرایط خورنده، جزئیات محافظتی باید متناسب با محیط انتخاب شوند. آسیب‌دیدگی سطح بتن یا ترک‌های کنترل‌نشده می‌تواند مسیر نفوذ عوامل مخرب را فراهم کند.
انبساط و انقباض حرارتی
در بسیاری از مناطق ایران، اختلاف دمای شب و روز قابل‌توجه است. تغییرات دما می‌توانند باعث تغییر طول قطعات و ایجاد تنش در اتصالات شوند. طول قطعات، نحوه اتصال، درزها و جزئیات نصب باید به‌گونه‌ای طراحی شوند که تغییرشکل‌های مورد انتظار به آسیب منجر نشوند.
ضربه و آسیب هنگام حمل
قطعات پیش‌ساخته ممکن است هنگام بارگیری، حمل، تخلیه یا بلندکردن آسیب ببینند. ترک یا لب‌پریدگی در محل‌های حساس، به‌ویژه اطراف اتصالات و نقاط بلندکردن، باید بررسی شود. روش حمل و نصب نیز باید با مشخصات قطعه سازگار باشد.
بازدید و نگهداری دوره‌ای
حتی دیوارهای بتنی بادوام نیز به بازدید نیاز دارند. کنترل ترک‌های جدید، جابه‌جایی قطعات، آسیب اتصالات، نشست موضعی، فرسایش خاک پای دیوار و عملکرد دروازه‌ها می‌تواند به شناسایی زودهنگام مشکلات کمک کند.
هزینه اجرای دیوار نیروگاه خورشیدی چگونه محاسبه می‌شود؟
برای برآورد قیمت دیوار نیروگاه خورشیدی، مقایسه قیمت هر مترمربع یا هر متر طول به‌تنهایی کافی نیست. دو پیشنهاد ممکن است از نظر مبلغ اولیه متفاوت باشند، اما دامنه خدمات یکسانی نداشته باشند.
هزینه نهایی معمولاً از چند بخش تشکیل می‌شود:
| عامل هزینه | مواردی که باید بررسی شوند |
|---|---|
| آماده‌سازی مسیر | پاک‌سازی، تسطیح، نقشه‌برداری و اصلاح مسیر |
| خاک‌برداری و فونداسیون | نوع خاک، حجم عملیات، بتن، آرماتور و قالب‌بندی |
| تولید قطعات | ابعاد، ضخامت، آرماتور، مشخصات بتن و پرداخت سطح |
| حمل | فاصله کارخانه تا سایت، وزن قطعات و شرایط مسیر |
| نصب | جرثقیل، تجهیزات بلندکردن، نیروی اجرایی و تنظیم قطعات |
| دروازه و تجهیزات جانبی | دروازه، پایه‌ها، کنترل دسترسی و ملزومات مرتبط |
| زهکشی و اصلاحات | آبروها، عبور آب و اصلاح نقاط دارای اختلاف تراز |
| کنترل کیفیت | آزمون‌ها، بازرسی‌ها و مستندات فنی |
| نگهداری | بازدید دوره‌ای و تعمیرات احتمالی در طول بهره‌برداری |
چرا قیمت پایین‌تر همیشه به معنای هزینه کمتر نیست؟
فرض کنید دو پیمانکار برای اجرای یک محدوده پیشنهاد قیمت ارائه می‌کنند. در پیشنهاد اول، فقط قیمت پانل و ستون محاسبه شده است؛ اما در پیشنهاد دوم، فونداسیون، حمل، جرثقیل، نصب، اصلاح تراز و تکمیل اتصالات نیز در مبلغ لحاظ شده‌اند. مقایسه مستقیم این دو عدد می‌تواند گمراه‌کننده باشد.
برای مقایسه درست، باید مشخصات فنی، ارتفاع و طول دیوار، نوع فونداسیون، روش نصب، مسئولیت حمل، محدوده تضمین و موارد خارج از قرارداد یکسان باشند.
همچنین، برای پروژه‌های گسترده بهتر است هزینه اولیه در کنار هزینه‌های نگهداری، تعمیر، توقف احتمالی عملیات و نیازهای توسعه آینده بررسی شود. در برخی سایت‌ها حصار فلزی اقتصادی‌تر است؛ در برخی دیگر، دیوار بتنی می‌تواند با توجه به نیازهای امنیتی و شرایط بهره‌برداری توجیه داشته باشد.
الزامات فنی و مقررات مرتبط در ایران
طراحی و اجرای دیوار محوطه نیروگاه خورشیدی باید با توجه به نوع پروژه، محل احداث، ارتفاع و شرایط بارگذاری انجام شود. چند مرجع فنی می‌توانند در بررسی ضوابط مرتبط راهگشا باشند:
۱. استاندارد ۲۸۰۰ ایران و الزامات لرزه‌ای
دیوارهای غیرسازه‌ای نیز ممکن است در معرض نیروهای زلزله قرار بگیرند. در ویرایش‌ها و پیوست‌های مرتبط با استاندارد ۲۸۰۰، الزامات مربوط به اجزای غیرسازه‌ای و نحوه عملکرد دیوارها و اتصالات آن‌ها مطرح شده است. جزئیات قابل اعمال باید بر اساس نسخه معتبر برای پروژه و نوع دیوار بررسی شود.
۲. مبحث ششم مقررات ملی ساختمان؛ بارهای وارد بر ساختمان
مبحث ششم مرجع مرتبط با بارگذاری است و موضوعاتی مانند بار باد و سایر بارهای مؤثر را پوشش می‌دهد. در طراحی دیوار توپر نیروگاه، تعیین بار باد متناسب با شرایط محل و بررسی انتقال آن به پایه‌ها و فونداسیون اهمیت دارد.
۳. مبحث هشتم مقررات ملی ساختمان؛ ساختمان‌های با مصالح بنایی
اگر بخشی از محوطه با آجر یا بلوک ساخته شود، ضوابط مرتبط با مصالح بنایی و اجرای آن باید بررسی شوند. البته انطباق دقیق هر دیوار محوطه با دامنه کاربرد مبحث، به نوع ساخت و مقررات قابل اعمال بستگی دارد.
۴. راهنمای طراحی دیوار محوطه
در کنار مقررات عمومی، راهنمای تخصصی طراحی دیوار محوطه منتشرشده در پایگاه دفتر مقررات ملی و کنترل ساختمان نیز می‌تواند برای بررسی جزئیات مرتبط مفید باشد.
منابع:
- مبحث ششم مقررات ملی ساختمان؛ بارهای وارد بر ساختمان
- مبحث هشتم مقررات ملی ساختمان؛ طرح و اجرای ساختمان‌های با مصالح بنایی
- راهنمای طراحی دیوار محوطه، منتشرشده در پایگاه دفتر مقررات ملی و کنترل ساختمان
- متن استاندارد ۲۸۰۰ ایران و الزامات لرزه‌ای اجزای غیرسازه‌ای
چک‌لیست پیش از سفارش دیوار پیش‌ساخته نیروگاه خورشیدی
پیش از دریافت پیشنهاد قیمت یا شروع تولید قطعات، بهتر است اطلاعات زیر آماده باشد:
- طول کل محدوده و نقشه مسیر دیوار
- ارتفاع موردنیاز و سطح امنیت مورد انتظار
- نقشه توپوگرافی و نقاط دارای اختلاف تراز
- اطلاعات ژئوتکنیکی یا مشخصات قابل‌دسترس خاک
- شرایط باد و محیطی محل پروژه
- تعداد، محل و ابعاد دروازه‌ها
- مسیر دسترسی تریلی، جرثقیل و تجهیزات نصب
- مشخصات فنی بتن، آرماتور و اتصالات
- نوع فونداسیون و مسئولیت اجرای آن
- نیازهای زهکشی و محل عبور آب
- روش بازرسی و معیار پذیرش قطعات
- دامنه تضمین، نگهداری و خدمات پس از اجرا
داشتن این اطلاعات کمک می‌کند پیشنهادهای فنی و مالی دقیق‌تر و قابل‌مقایسه‌تر باشند و احتمال تغییرات ناخواسته در مرحله اجرا کاهش یابد.
دیوار نیروگاه خورشیدی را چگونه انتخاب کنیم؟
برای انتخاب سیستم مناسب، بهتر است تصمیم را بر اساس نیازهای واقعی پروژه بگیریم:
- اگر اولویت اصلی، کنترل دسترسی همراه با عبور جریان هوا و حفظ دیدپذیری است، حصار فلزی مهندسی‌شده می‌تواند گزینه مناسبی باشد.
- اگر پروژه به مرز بتنی محکم، مانع دید بیشتر و اجرای تکرارشونده در طول زیاد نیاز دارد، دیوار پیش‌ساخته بتنی ارزش بررسی دارد.
- اگر طول دیوار محدود است یا اجرای موضعی و مرحله‌ای اهمیت دارد، دیوار آجری یا بلوکی نیز می‌تواند در مقایسه فنی و اقتصادی قرار بگیرد.
- اگر شرایط سایت یا نیاز سازه‌ای ویژه است، ممکن است دیوار بتن درجا یا راهکار اختصاصی مناسب‌تر باشد.
در همه این حالت‌ها، امنیت سایت تنها با دیوار تأمین نمی‌شود. طراحی ورودی‌ها، روشنایی، دوربین‌ها، هشدارها، نگهداری و کنترل دسترسی نیز باید متناسب با ارزیابی ریسک پروژه برنامه‌ریزی شوند.
اجرای دیوار پیش‌ساخته نیروگاه خورشیدی با بنا آفرین پارس
در پروژه‌های نیروگاه خورشیدی، انتخاب دیوار مناسب باید با توجه به طول مسیر، شرایط زمین، برنامه زمان‌بندی، مشخصات فنی و هزینه نهایی انجام شود. دیوار پیش‌ساخته بتنی در صورت طراحی و اجرای اصولی می‌تواند برای پروژه‌های گسترده، به‌ویژه در مواردی که یکنواختی قطعات و برنامه‌ریزی نصب اهمیت دارد، گزینه‌ای قابل بررسی باشد.
بنا آفرین پارس در زمینه تولید محصولات بتنی پیش‌ساخته فعالیت می‌کند. برای بررسی امکان تأمین دیوار پیش‌ساخته نیروگاه خورشیدی، بهتر است ابتدا اطلاعاتی مانند طول و ارتفاع دیوار، محل پروژه، شرایط دسترسی، وضعیت زمین و نیازهای فنی مشخص شوند. بر اساس این اطلاعات می‌توان درباره سیستم مناسب، جزئیات اجرایی و برآورد هزینه تصمیم دقیق‌تری گرفت.

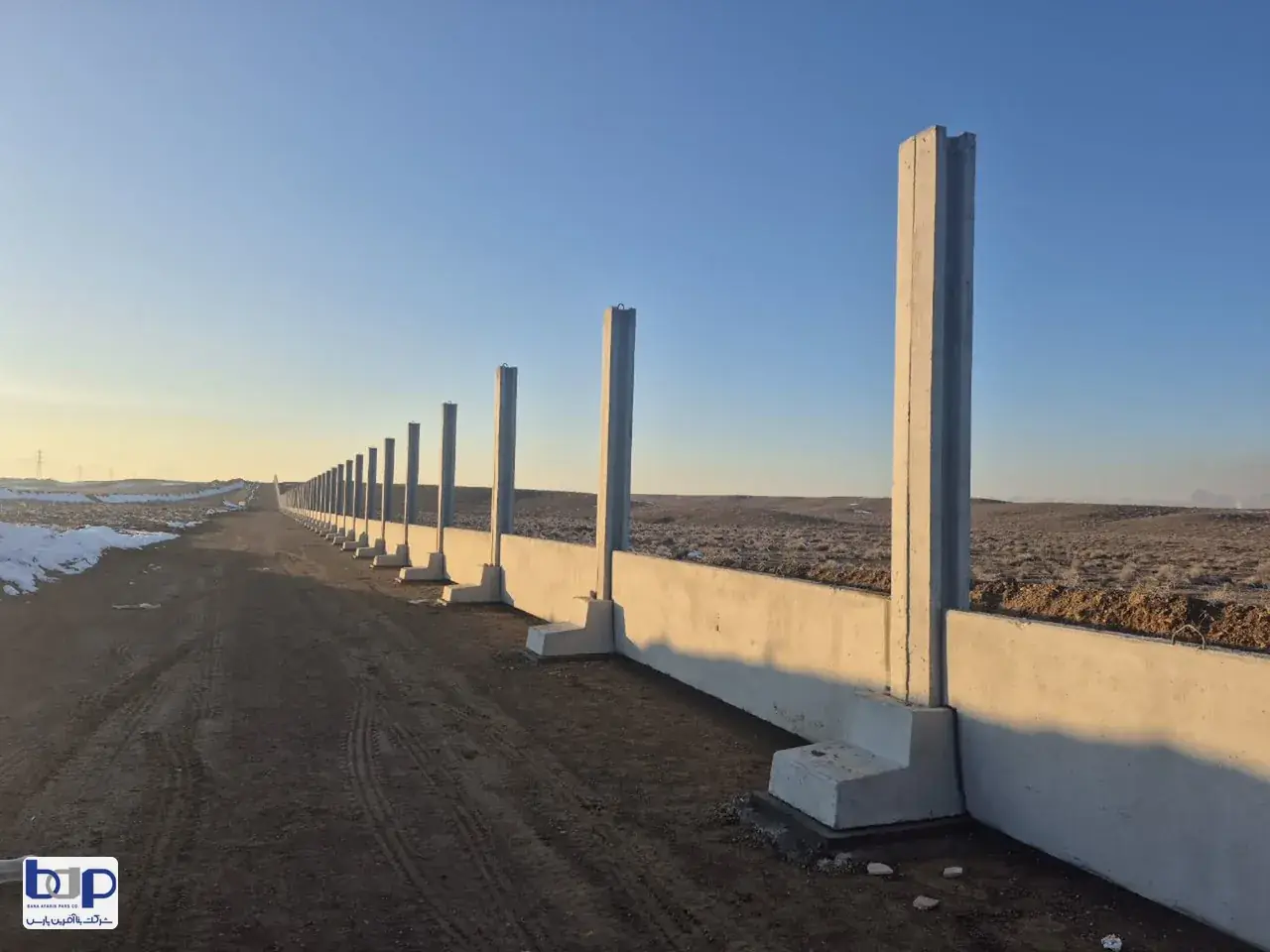

دیوار امنیتی نیروگاه خورشیدی هریس، آذربایجان شرقی؛ ستون و پایه بتنی پیش‌ساخته.
بنا آفرین پارس پیش‌تر دیوار پیرامونی نیروگاه‌های خورشیدی مبارکه (اصفهان) و هریس (آذربایجان شرقی) را اجرا کرده است؛ نمونه این پروژه‌ها را در صفحه پروژه‌ها ببینید. بسته به نیاز پروژه، علاوه بر دیوارهای پیش‌ساخته بتنی، سیستم‌های دیوار پیش‌ساخته چندتکه و دیوار نرده بتنی نیز قابل بررسی‌اند. مقاله انواع دیوار پیش‌ساخته بتنی و کاربرد هرکدام هم می‌تواند در انتخاب سیستم کمک کند.
برای دریافت مشاوره و بررسی مشخصات پروژه، اطلاعات اولیه محوطه و نقشه‌های موجود را آماده کنید تا امکان ارزیابی فنی و تهیه پیشنهاد متناسب با شرایط پروژه فراهم شود. برای ثبت درخواست، از صفحه مشاوره استفاده کنید.
